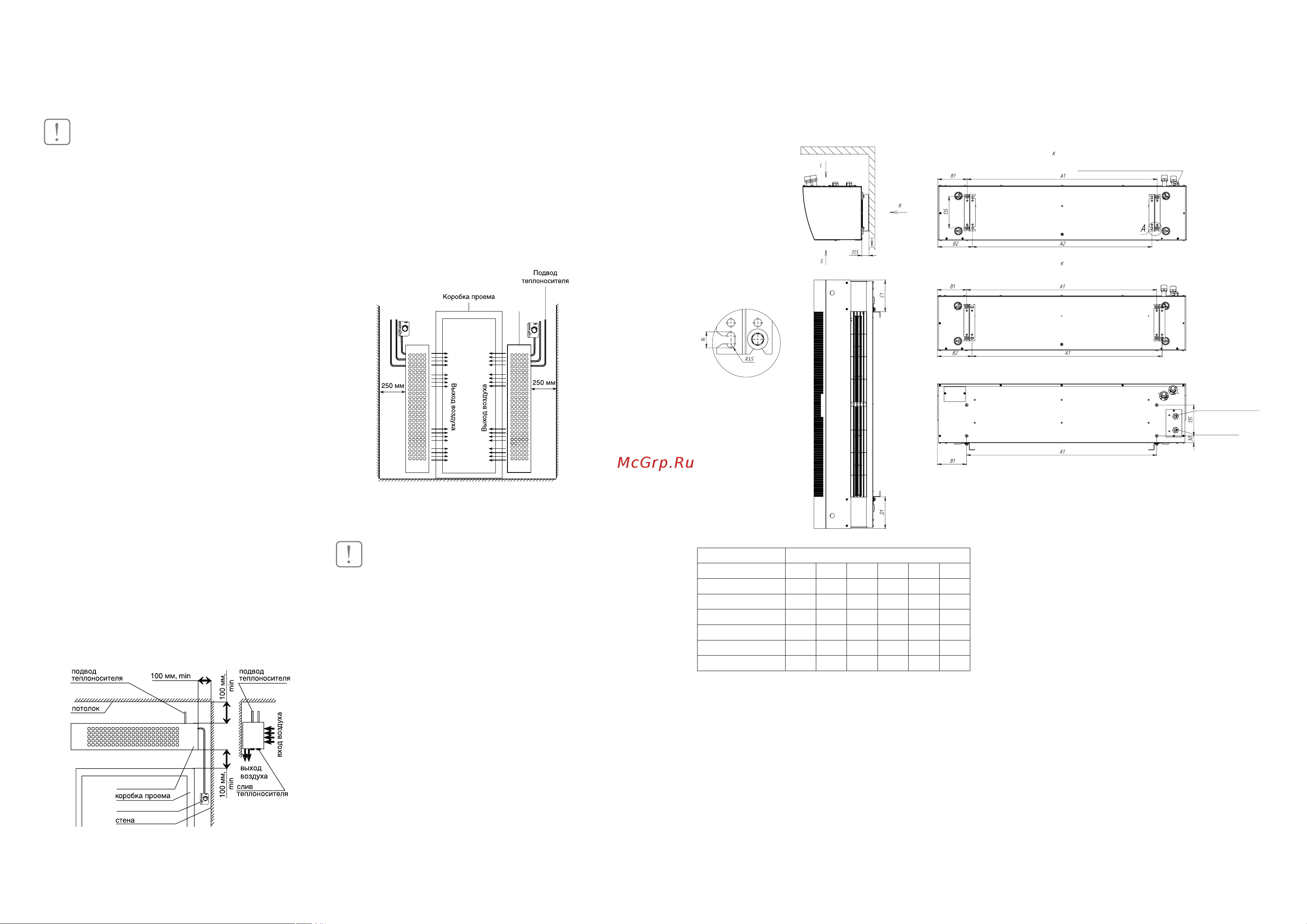

Ballu BHC-H 10 W 18-PS [4/17] Крепежные размеры для кронштейнов

Руководство по эксплуатации гарантийный талон 1

Тепловые завесы электрические стационарные с водяным теплообменником 1

Завеса состоит из корпуса 1 изготовленного из листовой стали покрытой высококачественным полимерным покрытием внутри корпуса распо ложен теплообменник в моделях внс м10w12 ps внс h10w18 ps ис пользуется одно рабочее колесо вентилятора и один электродвигатель в моделях внс м15w20 ps внс m20w30 ps внс h15w30 ps используется по два рабочих колеса вентилятора и один электродвигатель в моделях внс h20w45 ps используется по два ра бочих колеса вентилятора и два электродвигателя вентиляторы забирают воздух через переднюю перфорированную решетку корпуса 2 поток воз духа проходя через теплообменник нагревается и выходит через воздуховыпускное сопло 3 в виде направленной струи 3

Корпус завесы 2 передняя воздухозаборная решетка 3 воздуховыпускное сопло 4 патрубки din 3 4 подвода отвода слива теплоносителя 5 пульт тепловые завесы не содержат материалов эколо гически вредных при эксплуатации и утилизации тепловые завесы по типу защиты от поражения электрическим током относятся к классу i по гост мэк 60335 1 2008 степень защиты оболоч ки ip21 по гост 14254 96 3

Технические характеристики 3

Устройство и принцип работы прибора 3

Ях с температурой окружающего воздуха от 30 с до 60 с и относительной влажности воздуха не более 80 при температуре 25 с в условиях исключающих попадание на нее капель и брызг а также атмосферных осадков климатическое ис полнение ухл4 по гост 15150 3

Вертикальная установка при вертикальном монтаже завесы ее необходи мо располагать таким образом чтобы выпуск воз духа по возможности наиболее близко находился к плоскости проема а срез выпускающего сопла на уровне верхней кромки дверной рамы при монтаже необходимо следить чтобы смотровые отверстия были доступны и составляли примерно 250 мм 4

Внимание перед проведением монтажных работ необхо димо ознакомиться с разделом меры безопас ности настоящей инструкции к монтажу и техническому обслуживанию завес допускаются лица изучившие их устройство правила монтажа и эксплуатации и прошедшие инструктаж по соблюдению правил техники электропожаробезопасности тепловая завеса должна подключаться специ алистами имеющими соответствующий допуск по технике безопасности 4

Внимание по умолчанию слив теплоносителя расположен с левой стороны завесы если смотреть на нее со стороны сопла т е завесы рассчитаны для установки слева от проема для установки заве сы справа от проема необходимо выполнить не сколько действий см пункт переустановка те плообменника стр 9 4

Горизонтальная установка для установки завесы над проемом в горизонтальном положении рекомендуется выдерживать расстояния не менее указанных на рисунке ниже 4

Крепежные размеры для кронштейнов 4

Монтаж завесы 4

Монтаж завесы на кронштейны 4

Перед отверстием воздухозабора и выхода воз духа не должно быть препятствий при монтаже завес должен обеспечиваться сво бодный доступ к местам их обслуживания для перекрытия широкого проема допускается уста навливать несколько завес одного типа и серии вплотную создавая непрерывную воздушную струю завеса размещается стационарно возможен вертикальный и горизонтальный монтаж слева справа от проема 4

Размещение завесы 4

Схема крепления завесы 5

Пульт 6

Пульт 7

B пульт rc w 8

L n bu bn bk 8

Подключение пультов 8

Пульт brc w 8

Управление прибором 8

Поиск и устранение неисправностей 9

Гарантия 10

Дата изготовления 10

Комплектация 10

Сертификация продукции 10

Срок службы прибора 10

Транспортировка и хранение 10

Утилизация 10

Уход и обслуживание 10

Дополнительные технические характеристики 11

Приложение 11

Приложение приложение 11

Приложение приложение 12

Приложение приложение 13

Гарантийный талон 14

Тип срок службы 14

Тип гарантийный сро 15

____________________________________________ 16

Адрес клиента ______________________________ 16

Адрес продавца _____________________________ 16

Дата приема в ремонт ________________________ 16

Дата продажи _______________________________ 16

Дата ремонта _______________________________ 16

Заказа наряда ____________________________ 16

Модель _____________________________________ 16

На гарантийное обслуживание 16

Название продавца __________________________ 16

Печать продавца 16

Подпись мастера ____________________________ 16

Подпись продавца ___________________________ 16

Проявление дефекта ________________________ 16

Серийный номер ____________________________ 16

Сохраняется у клиента 16

Телефон клиента ____________________________ 16

Телефон продавца ___________________________ 16

Ф и о клиента _______________________________ 16
