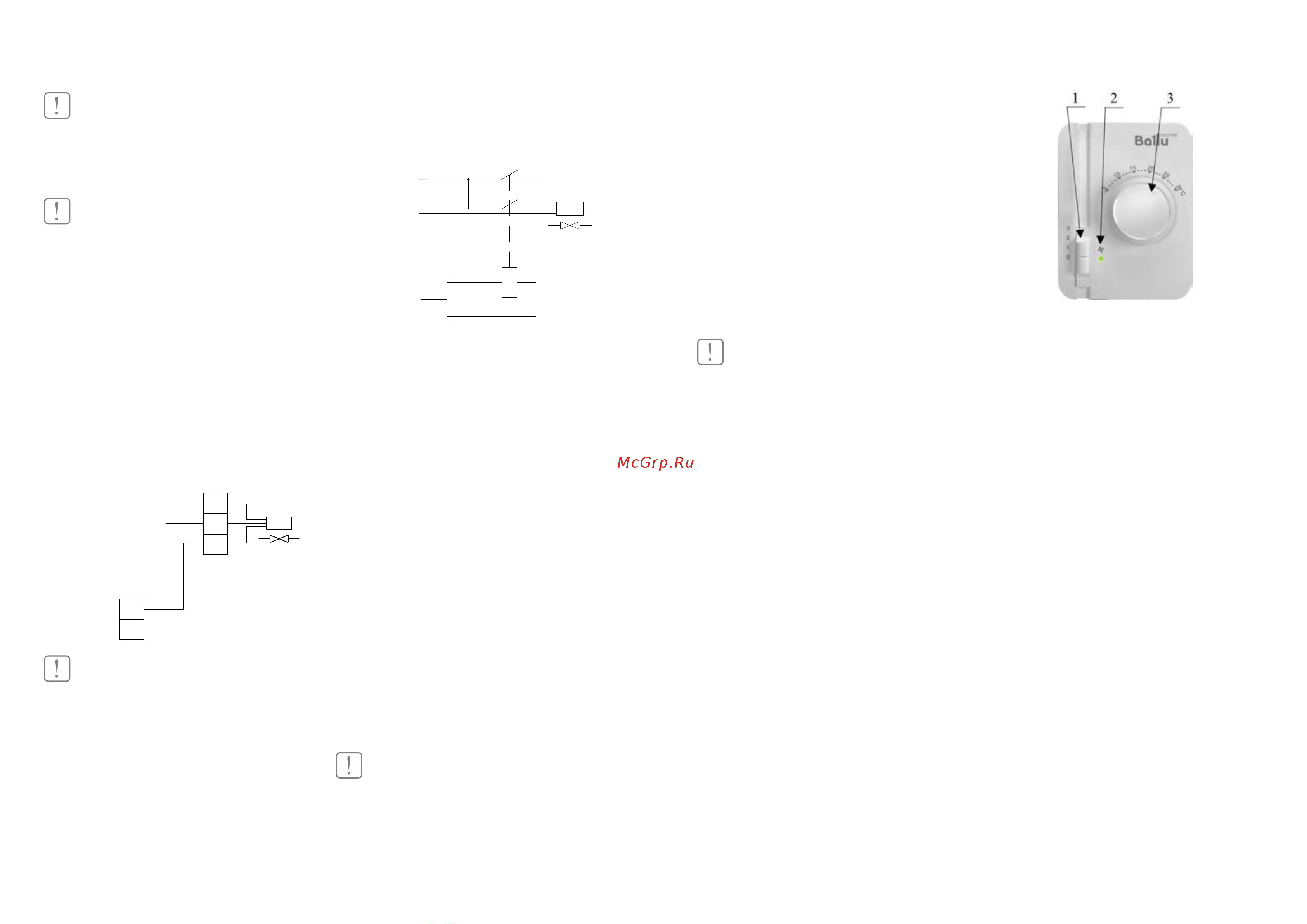

![Ballu BHC-H 10 W 18-PS [8/17] Пульт brc w](/views2/2014099/page8/bg8.png)
14
15
Подключение пультов
Управление прибором
ВНИМАНИЕ!
Есть возможность подключения электромагнитно-
го клапана вентиля к пульту BRC-W. Номинальный
ток клапана не должен превышать 1 А.
ВНИМАНИЕ!
Приведенные схемы электрические принципи-
альные подразумевают подключение электро-
привода двух/трехходового клапана с наличием
возвратной пружины. В случае ее отсутствия элек-
тропривод следует подключать к пульту через
реле с одним нормально замкнутым контактом
и одним нормально разомкнутым контактом по
схеме, приведенной ниже. Характеристики реле:
номинальное напряжение 220В; номинальный ток
выбирается исходя из характеристик электропри-
вода.
Подключение электропривода трехходового
клапана MST Kv:
ВНИМАНИЕ!
Во избежание короткого замыкания, смеситель-
ный узел (или электропривод с клапаном) и пульт
управления завесой подключать от одной фазы.
Схема электрическая принципиальная под-
ключение ээлектропривода двух-/трехходово-
го клапана без возвратной пружины:
КМ1 - электромагнитное реле;
КМ1.1 - нормально разомкнутый контакт реле;
КМ1.2 - нормально замкнутый контакт реле.
Подключение пультов
Подключение пультов BRC-W и BRC-C.
Монтаж производится при отключенном напря-
жении питания. Отсоедините крышку, освободив
фиксаторы, путем нажатия на них через вентиля-
ционные отверстия. При нажатии фиксатор от-
гибается на 1 мм. Закрепите устройство на стене
при помощи крепежных элементов (максимальный
диаметр 3,5 мм), используя отверстия в основании.
Проведите провода в специальные отверстия в зад-
ней стенке корпуса и присоедините их к клеммам.
В случае подвода проводов сбоку необходимо уда-
лить сегменты в съемной боковой стенке корпуса.
Пульты подключать посредством медного кабеля
с сечением жил не менее 0,75 мм
2
в соответствии
со схемами электрическими принципиальными,
приведенными выше.
ВНИМАНИЕ!
Для завес ВНС-М10W12-PS, ВНС-М15W20-PS, ВНС-
М20W30-PS, ВНС-H10W18-PS, ВНС-Н15W30-PS,
BHC-H20W45-PS есть возможность группового
соединения на один пульт. Подключение должно
осуществляться строго в соответствии с принци-
пиальными схемами, приведенными выше. Не до-
1
2
HEAT L
HEAT N
B
Пульт
RC-W
L
N
BU
BN
BK
YA 1
пускается подключать разные модели завес к од-
ному пульту. Автоматический выключатель цепи
управления пульта должен быть рассчитан на
номинальный ток 10А. Сечение медного кабеля,
подводимого от автоматического выключателя к
пульту, должно быть не менее 1 мм².
При групповом соединении необходимо учиты-
вать ток, потребляемый электромагнитными кла-
панами двух-/трехходовых вентилей. Общий ток,
протекающий через пульт, не должен превышать
значения, указанного в паспорте пульта. Общий
ток включает в себя номинальный ток завес и но-
минальный ток электромагнитных клапанов.
ВНИМАНИЕ!
Пульт должен располагаться вне зоны воздушного
потока завесы, иначе работа терморегулятора бу-
дет зависеть от температуры воздушного потока.
Управление прибором
Управление завесами осуществляется с помо-
щью выносного проводного пульта BRC-W и BRC-C
(опция, продается отдельно). Пульт BRC-W, при
помощи встроенного датчика температуры, по-
зволяет поддерживать необходимую температуру
воздуха вблизи проема и регулировать тепловую
мощность завесы. При подключении выносного
датчика к пульту BRC-W считывание температуры
с встроенного датчика прекращается. Пульт BRC-C,
при помощи встроенного потенциометра обеспе-
чивает автоматический переход воздушной заве-
сы из максимального режима вентиляции в мини-
мальный и наоборот, в зависимости от объема и
температуры поступающего в помещение воздуха.
При подключенном магнитном дверном контакте
(концевом выключателе) к пульту BRC-C в момент
открытия защищаемого проема обеспечивается
автоматический переход завесы в максимальный
режим вентиляции.
Управление завесами пультом BRC-W
Перед включением завесы переключатели пульта
должны находиться в положении 0.
1 - четырехпозиционный переключатель скорости
вращения вентилятора;
2 - светодиодный индикатор работы вентилятора
(зеленого цвета);
3 - поворотный потенциометр для задания темпе-
ратуры воздуха в помещении.
Работа завесы с подключенным теплоносите-
лем
Открыть вентиль (вентили) для подвода тепло-
носителя к теплообменнику. Переключателями
пульта включить вентилятор и установить необхо-
димый режим производительности.
Включение. Для включения завесы в режим ми-
нимальной производительности необходимо пе-
ревести переключатель «1» в положение 1.
Для включения завесы в режим частичной произ-
водительности необходимо перевести переклю-
чатель «1» в положение 2.
Для включения завесы в режим максимальной
производительности необходимо перевести и
переключатель «1» в положение 3.
Электронный термостат пульта поддерживает тем-
пературу в помещении заданную на поворотной
шайбе потенциометра управляя открытием или
закрытием двух/трехходового клапана смеситель-
ного узла.
1
2
HEAT L
HEAT N
Пульт BRC-W
1
YA1
КМ
КМ
КМ
1.1
1.2
L
N
