• Для расширения функциональных возможно-
стей прибора потребитель может предусмо-
треть установку смесительного узла.
• При подключении завесы к тепловой сети без
использования смесительного узла необходима
обязательная установка водяного фильтра.
Подключение к электрической сети
Подключение к электросети осуществляется че-
рез автоматический выключатель в соответствии
с «Правилами устройства электроустановок».
Автоматический выключатель сети потребителя
должен обеспечивать полное снятие питающего
напряжения с изделия.
При монтаже стационарной проводки использо-
вать трехжильный кабель с минимальным сечени-
ем 1 мм
2
по медному проводнику. Электрическая
сеть, к которой будет подключена завеса, должна
обеспечивать защиту изделия от перегрузок и то-
ков короткого замыкания.
ОС ТО РОЖ НО!
• Запрещается подсоединение шины заземления
к водопроводной трубе, линии газоснабжения,
молниеотводу, телефонной или антенной сети.
• Обязательно должно быть обеспечено зазем-
ление тепловой завесы.
Далее приведены электрические схемы завес:
Монтаж завесы
А (1:1)
B (1:1)
Шайба ø6 оцинкованная
стопорная с наружными зубцами
Шайба увеличенная ø6 оцинкованная
Монтажный кронштейн
Болт М6х20

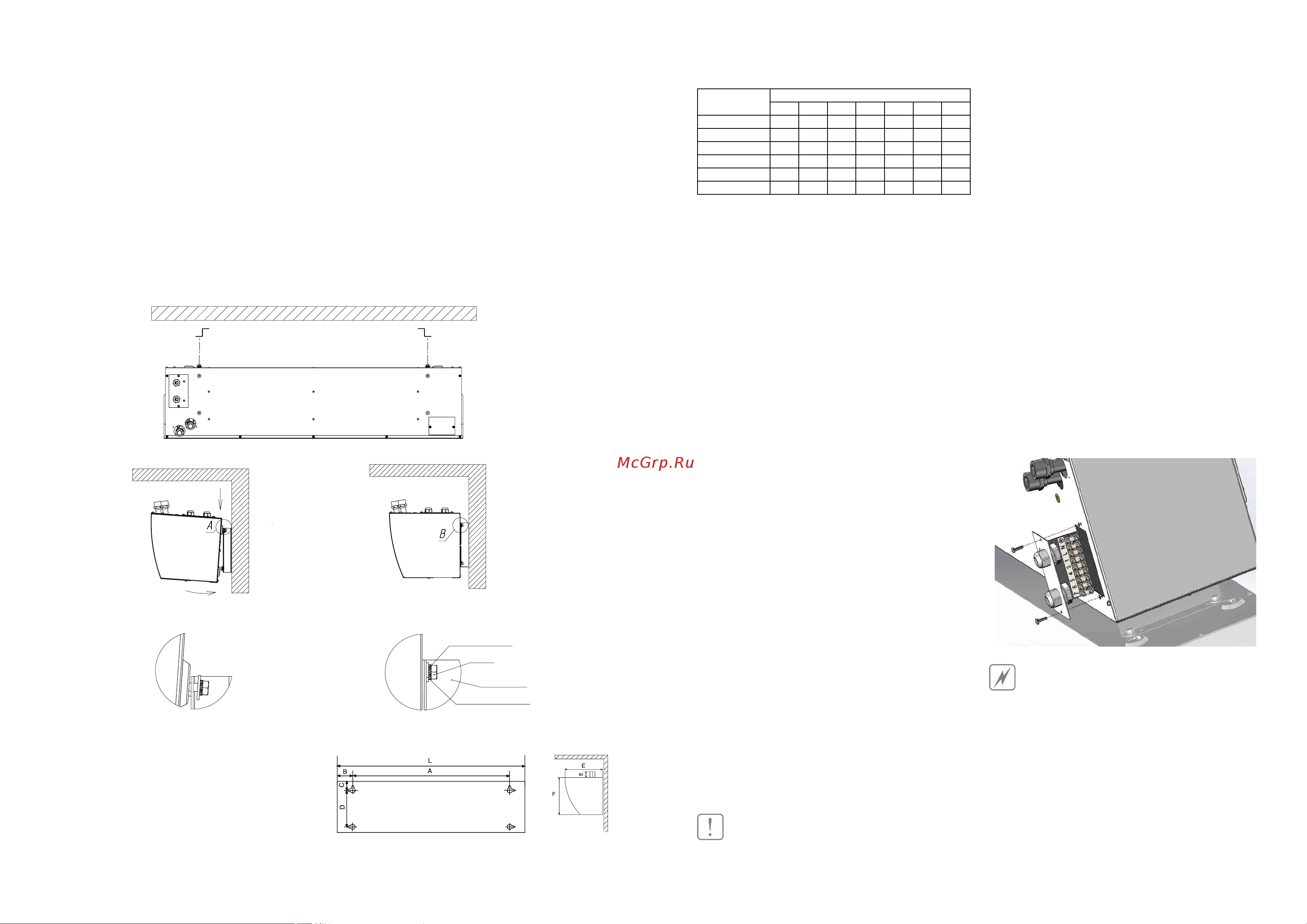

Схема крепления завесы
Монтаж завесы
Схема задней пластины завес для
горизонтальной или вертикальной установки
В задней стенке корпуса завесы имеются пазы для
установки завесы. За эти пазы завеса навешива-
ется на предварительно вмонтированный в стену
крепеж. В качестве крепежа рекомендуются шуру-
пы или болты с диаметром шляпки от 9 до 11 мм.
Установочные размеры завес приведены ниже.
Инструкция по установке завес.
Для установки завес (см. схему крепления завесы):
1. закрепить кронштейны к несущей конструк-
ции, согласно размерам;
2. вкрутить наполовину болты в верхние отвер-
стия завесы;
3. навесить изделие на кронштейны;
4. вкрутить болты в нижние отверстия;
5. затянуть болты крепления накидным или рож-
ковым ключом.
Модель
Размеры, мм
L А В С D Е F
ВНС-М10W12-PS 1090 900 88 40 150 260 240
ВНС-М15W20-PS 1450 1262 88 40 150 260 240
ВНС-M20W30-PS 1900 1700 88 40 150 260 240
ВНС-H10W18-PS 1120 930 85 40 208 300 290
ВНС-H15W30-PS 1527 1340 85 40 200 300 290
ВНС-H20W45-PS 1995 1700 85 40 200 300 290
Минимальное расстояние от потолка до верх-
ней плоскости завесы 100 мм.
Переустановка теплообменника
Изначально теплообменник завесы рассчитан на
установку слева от проема, для установки заве-
сы справа от проема необходимо выполнить не-
сколько действий.
Пошаговая схема действий по переустановке те-
плообменника при реализации конструкторских
решений:
1. отвернуть саморезы, фиксирующие лицевую
крышку водяной завесы и снять лицевую крыш-
ку водяной завесы.
2. отвернуть 4 гайки (2 штуки слева и 2 штуки спра-
ва), фиксирующие теплообменник к корпусу во-
дяной завесы и достать теплообменник из водя-
ной завесы.
3. открыть техническое окошко под патрубки те-
плообменника путем срезания перемычек.
4. установить теплообменник в водяную завесу
(патрубки должны выходить во вновь проделан-
ное техническое окошко) и зафиксировать его к
корпусу водяной завесы при помощи 4 гаек.
5. установить обратно лицевую крышку водяной
завесы и закрепить саморезами.
Подключение теплоносителя
Подключение теплоносителя к тепловой завесе
производится через патрубки DIN 3/4” специ-
ализированными монтажными организациями по
разработанным ими схемам подключения.
ВНИМАНИЕ!
• Подведение теплоносителя должно быть только
через запорный вентиль.
Содержание
- Руководство по эксплуатации гарантийный талон 1
- Тепловые завесы электрические стационарные с водяным теплообменником 1
- Свидетельство о приемке 2
- Содержание 2
- Завеса состоит из корпуса 1 изготовленного из листовой стали покрытой высококачественным полимерным покрытием внутри корпуса распо ложен теплообменник в моделях внс м10w12 ps внс h10w18 ps ис пользуется одно рабочее колесо вентилятора и один электродвигатель в моделях внс м15w20 ps внс m20w30 ps внс h15w30 ps используется по два рабочих колеса вентилятора и один электродвигатель в моделях внс h20w45 ps используется по два ра бочих колеса вентилятора и два электродвигателя вентиляторы забирают воздух через переднюю перфорированную решетку корпуса 2 поток воз духа проходя через теплообменник нагревается и выходит через воздуховыпускное сопло 3 в виде направленной струи 3
- Корпус завесы 2 передняя воздухозаборная решетка 3 воздуховыпускное сопло 4 патрубки din 3 4 подвода отвода слива теплоносителя 5 пульт тепловые завесы не содержат материалов эколо гически вредных при эксплуатации и утилизации тепловые завесы по типу защиты от поражения электрическим током относятся к классу i по гост мэк 60335 1 2008 степень защиты оболоч ки ip21 по гост 14254 96 3
- Технические характеристики 3
- Устройство и принцип работы прибора 3
- Ях с температурой окружающего воздуха от 30 с до 60 с и относительной влажности воздуха не более 80 при температуре 25 с в условиях исключающих попадание на нее капель и брызг а также атмосферных осадков климатическое ис полнение ухл4 по гост 15150 3
- Вертикальная установка при вертикальном монтаже завесы ее необходи мо располагать таким образом чтобы выпуск воз духа по возможности наиболее близко находился к плоскости проема а срез выпускающего сопла на уровне верхней кромки дверной рамы при монтаже необходимо следить чтобы смотровые отверстия были доступны и составляли примерно 250 мм 4
- Внимание перед проведением монтажных работ необхо димо ознакомиться с разделом меры безопас ности настоящей инструкции к монтажу и техническому обслуживанию завес допускаются лица изучившие их устройство правила монтажа и эксплуатации и прошедшие инструктаж по соблюдению правил техники электропожаробезопасности тепловая завеса должна подключаться специ алистами имеющими соответствующий допуск по технике безопасности 4
- Внимание по умолчанию слив теплоносителя расположен с левой стороны завесы если смотреть на нее со стороны сопла т е завесы рассчитаны для установки слева от проема для установки заве сы справа от проема необходимо выполнить не сколько действий см пункт переустановка те плообменника стр 9 4
- Горизонтальная установка для установки завесы над проемом в горизонтальном положении рекомендуется выдерживать расстояния не менее указанных на рисунке ниже 4
- Крепежные размеры для кронштейнов 4
- Монтаж завесы 4
- Монтаж завесы на кронштейны 4
- Перед отверстием воздухозабора и выхода воз духа не должно быть препятствий при монтаже завес должен обеспечиваться сво бодный доступ к местам их обслуживания для перекрытия широкого проема допускается уста навливать несколько завес одного типа и серии вплотную создавая непрерывную воздушную струю завеса размещается стационарно возможен вертикальный и горизонтальный монтаж слева справа от проема 4
- Размещение завесы 4
- Схема крепления завесы 5
- Пульт 6
- Пульт 7
- B пульт rc w 8
- L n bu bn bk 8
- Подключение пультов 8
- Пульт brc w 8
- Управление прибором 8
- Поиск и устранение неисправностей 9
- Гарантия 10
- Дата изготовления 10
- Комплектация 10
- Сертификация продукции 10
- Срок службы прибора 10
- Транспортировка и хранение 10
- Утилизация 10
- Уход и обслуживание 10
- Дополнительные технические характеристики 11
- Приложение 11
- Приложение приложение 11
- Приложение приложение 12
- Приложение приложение 13
- Гарантийный талон 14
- Тип срок службы 14
- Тип гарантийный сро 15
- ____________________________________________ 16
- Адрес клиента ______________________________ 16
- Адрес продавца _____________________________ 16
- Дата приема в ремонт ________________________ 16
- Дата продажи _______________________________ 16
- Дата ремонта _______________________________ 16
- Заказа наряда ____________________________ 16
- Модель _____________________________________ 16
- На гарантийное обслуживание 16
- Название продавца __________________________ 16
- Печать продавца 16
- Подпись мастера ____________________________ 16
- Подпись продавца ___________________________ 16
- Проявление дефекта ________________________ 16
- Серийный номер ____________________________ 16
- Сохраняется у клиента 16
- Телефон клиента ____________________________ 16
- Телефон продавца ___________________________ 16
- Ф и о клиента _______________________________ 16
