0478 111 9923 C - ES
102
MB 443, MB 443 T, MB 448 T,
MB 448 TX:
MB 448 TC:
7.1 Información general
● Para realizar los trabajos descritos,
coloque el equipo sobre una base
horizontal, plana y firme.
7.2 Montar el manillar mono
(MB 448 TC)
● Introducir el manguito (I) en el
orificio del manillar (1).
● Colocar las dos arandelas (K) con la
curvatura hacia adentro sobre el
manguito del manillar (1).
● Sujetar el manguito (I) y las
arandelas (K), e introducir todas estas
piezas junto con el manillar (1) en el
soporte de la consola del manillar (2).
● Introducir el tornillo (J) de fuera hacia
dentro a través de los orificios del
manillar (1) y en la consola del
manillar (2), y enroscar la tuerca (L).
Apretar el tornillo (J) a 15-20 Nm.
Montar los cables de accionamiento:
● Colocar el cable de parada del
motor (3) y el cable de tracción a las
ruedas (4) en las guías de cable (5) del
laberinto de cable, como se muestra en
la ilustración.
7.3 Montar el manillar dual
(MB 443, MB 443 T, MB 448 T,
MB 448 TX)
● Encajar los manguitos protectores (H)
en las dos partes inferior del
manillar (1).
● Introducir el tornillo (F) a través del
orificio de la guía de cables (G).
● Sujetar la parte superior del manillar (2)
junto con las partes inferiores del
mismo (1).
● MB 443, MB 443 T, MB 448 T,
MB 448 TX:
Enganchar la guía de cables (G) en el
cable de parada del motor (3), e
introducir el tornillo (F) de dentro hacia
fuera a través de los orificios.
● MB 443 T, MB 448 T, MB 448 TX:
Enganchar la guía de cables (G) en el
cable de tracción a las ruedas (4), e
introducir el tornillo (F) de dentro hacia
fuera a través de los orificios.

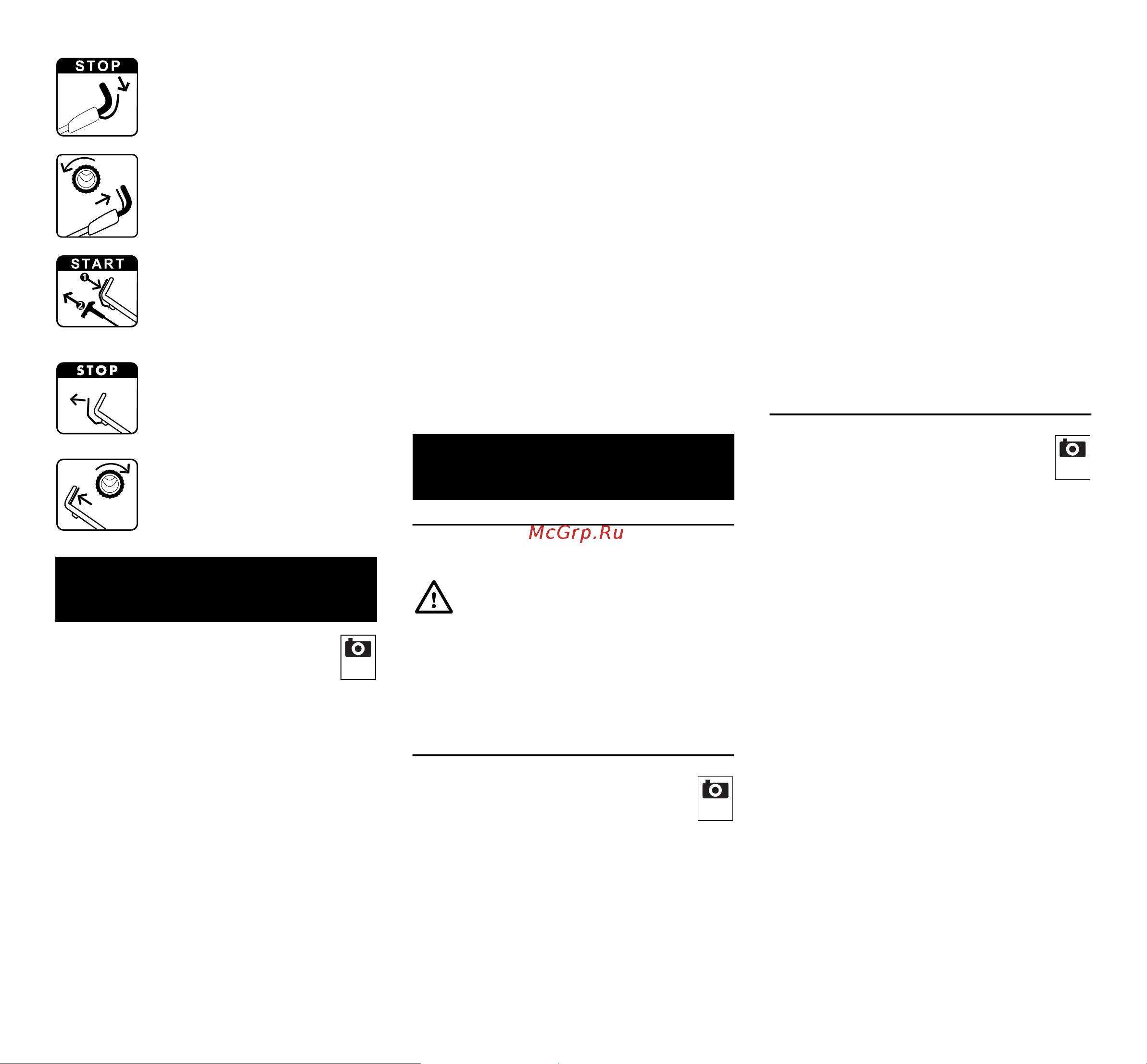

MB 443, MB 443 T,
MB 448 T, MB 448 TX:
Apagar el motor de
combustión
MB 443 T, MB 448 T,
MB 448 TX:
Conectar la tracción a las
ruedas
MB 448 TC:
Arrancar el motor de
combustión
MB 448 TC:
Apagar el motor de
combustión
MB 448 TC:
Conectar la tracción a las
ruedas
6. Contenido del suministro
Pos. Denominación Unid.
A Equipo básico 1
B Parte superior del recoge-
dor de hierba
1
C Parte inferior del recogedor
de hierba
1
D Perno 2
– Manual de instrucciones 1
– Manual de instrucciones
Motor de combustión
1
2
Pos. Denominación Unid.
E Tensor rápido 2
F Tornillo 2
G Guía de cables 2
H Manguitos protectores 2
Pos. Denominación Unid.
I Manguito 1
J Tornillo 1
K Arandela 2
L Tuerca 1
7. Preparar el equipo para el
servicio
Peligro de lesiones
Tenga en cuenta las indicaciones
de seguridad del capítulo "Para su
seguridad" (Ö 4.).
3
4
