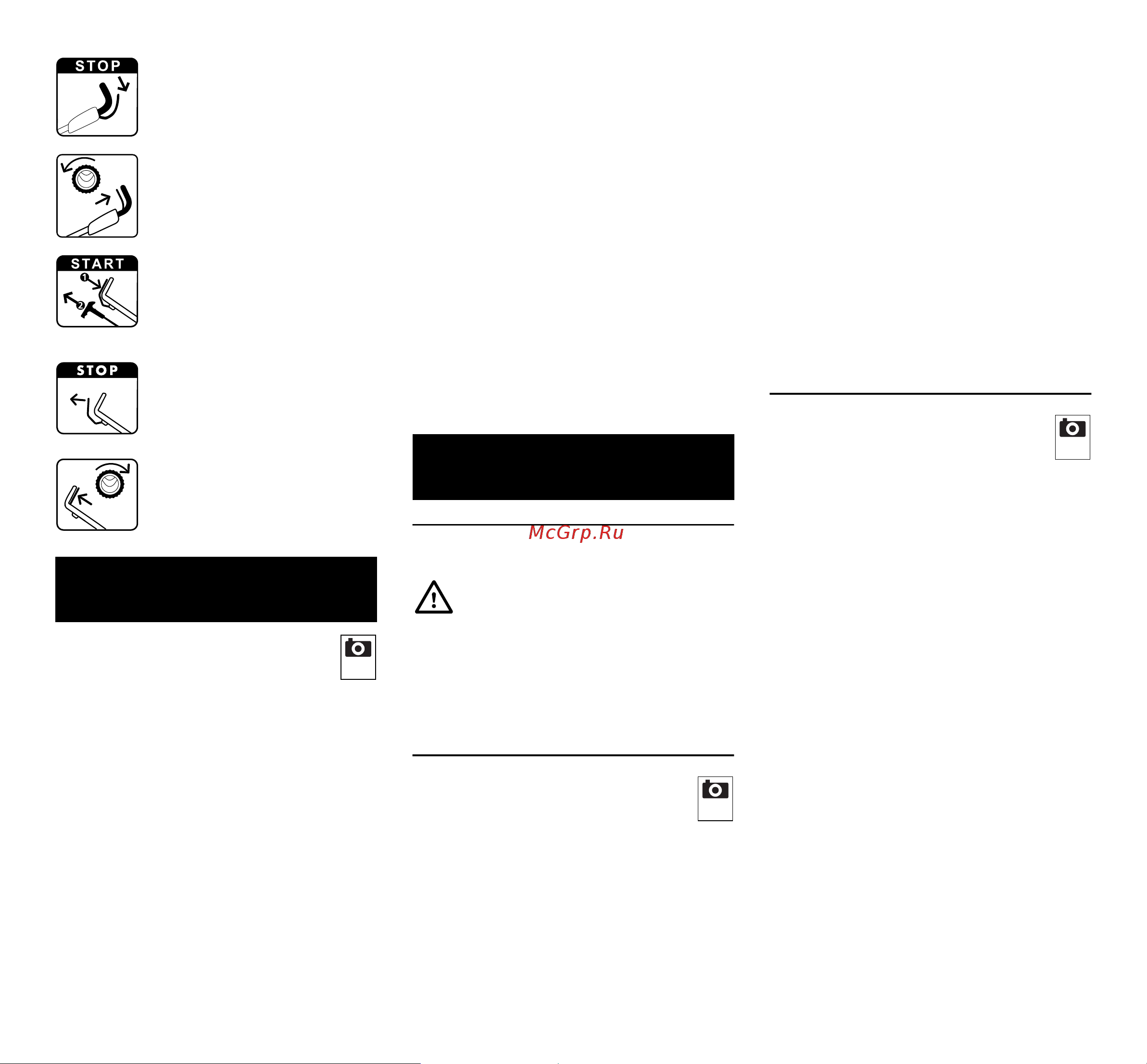

0478 111 9923 C - IT
80
MB 443, MB 443 T, MB 448 T,
MB 448 TX:
MB 448 TC:
7.1 Informazioni generali
● Per l’esecuzione di tutti i lavori descritti
posizionare l’apparecchio su di un
fondo orizzontale, piano e stabile.
7.2 Montaggio del manubrio
monostegola (MB 448 TC)
● Inserire il manicotto (I)
nell'alesaggio sul manubrio (1).
● Inserire le due rondelle (K) con la
convessità rivolta verso l'interno sul
manicotto del manubrio (1).
● Afferrare il manicotto (I) e le
rondelle (K) ed insieme al manubrio (1)
inserirli nel supporto della console
manubrio (2).
● Inserire la vite (J) dall'esterno verso
l'interno attraverso gli alesaggi sul
manubrio (1) e sulla console
manubrio (2) ed avvitare il dado (L).
Serrare la vite (J) con 15-20 Nm.
Montaggio dei cavi:
● Disporre il cavo dell'arresto automatico
motore (3) e il cavo della trazione (4)
come indicato in figura nelle guide dei
cavi (5) del percorso cavi.
7.3 Montaggio del manubrio
bistegola (MB 443, MB 443 T,
MB 448 T, MB 448 TX)
● Inserire i manicotti di protezione (H)
sulle due parti inferiori del manubrio (1).
● Inserire la vite (F) attraverso l'alesaggio
della guida cavo (G).
● Bloccare la parte superiore del
manubrio (2) sulle parti inferiori del
manubrio (1).
● MB 443, MB 443 T, MB 448 T,
MB 448 TX:
Agganciare la guida del cavo (G) sul
cavo arresto automatico motore (3) ed
inserire la vite (F) dall'interno verso
l'esterno attraverso gli alesaggi.
● MB 443 T, MB 448 T, MB 448 TX:
Agganciare la guida del cavo (G) sul
cavo trazione (4) ed inserire la vite (F)
dall'interno verso l'esterno attraverso gli
alesaggi.
MB 443, MB 443 T,
MB 448 T, MB 448 TX:
Spegnimento del motore a
combustione
MB 443 T, MB 448 T,
MB 448 TX:
Inserimento della trazione
MB 448 TC:
Avviamento del motore a
combustione
MB 448 TC:
Spegnimento del motore a
combustione
MB 448 TC:
Inserimento della trazione
6. Equipaggiamento fornito
Pos. Descrizione Pz.
A Corpo apparecchio 1
B Parte superiore cesto di
raccolta erba
1
C Parte inferiore cesto di rac-
colta erba
1
D Perno 2
– Istruzioni per l'uso 1
– Istruzioni per l'uso
Motore a combustione
1
2
Pos. Descrizione Pz.
E Leva di fissaggio rapido 2
F Vite 2
G Guida cavo 2
H Manicotti di protezione 2
Pos. Descrizione Pz.
I Manicotto 1
J Vite 1
K Rondella 2
L Dado 1
7. Preparazione per la messa
in servizio dell'apparecchio
Pericolo di lesioni
Osservare in particolare le
indicazioni riportate al capitolo "Per
la vostra sicurezza" (Ö 4.).
