DM13-01.01.02-10 Внутренние блоки MIV
Канальные блоки высоконапорные MVH-A-VA1 15
4. Пространство для обслуживания
Вокруг кондиционера должно быть достаточно свободного пространства для монтажа и
технического обслуживания.
Потолок, в котором монтируется внутренний блок кассетного типа, должен быть
горизонтальным и достаточно прочным, чтобы выдержать вес блока.
Не должно быть препятствий входу и выходу воздуха из кондиционера.
Выходящий из кондиционера воздух должен равномерно распределяться
по помещению.
Трубки холодильного контура и дренажный шланг должны легко и свободно отключаться от
кондиционера.
Кондиционер не должен находиться рядом с источниками тепла, нагревательными
приборами.

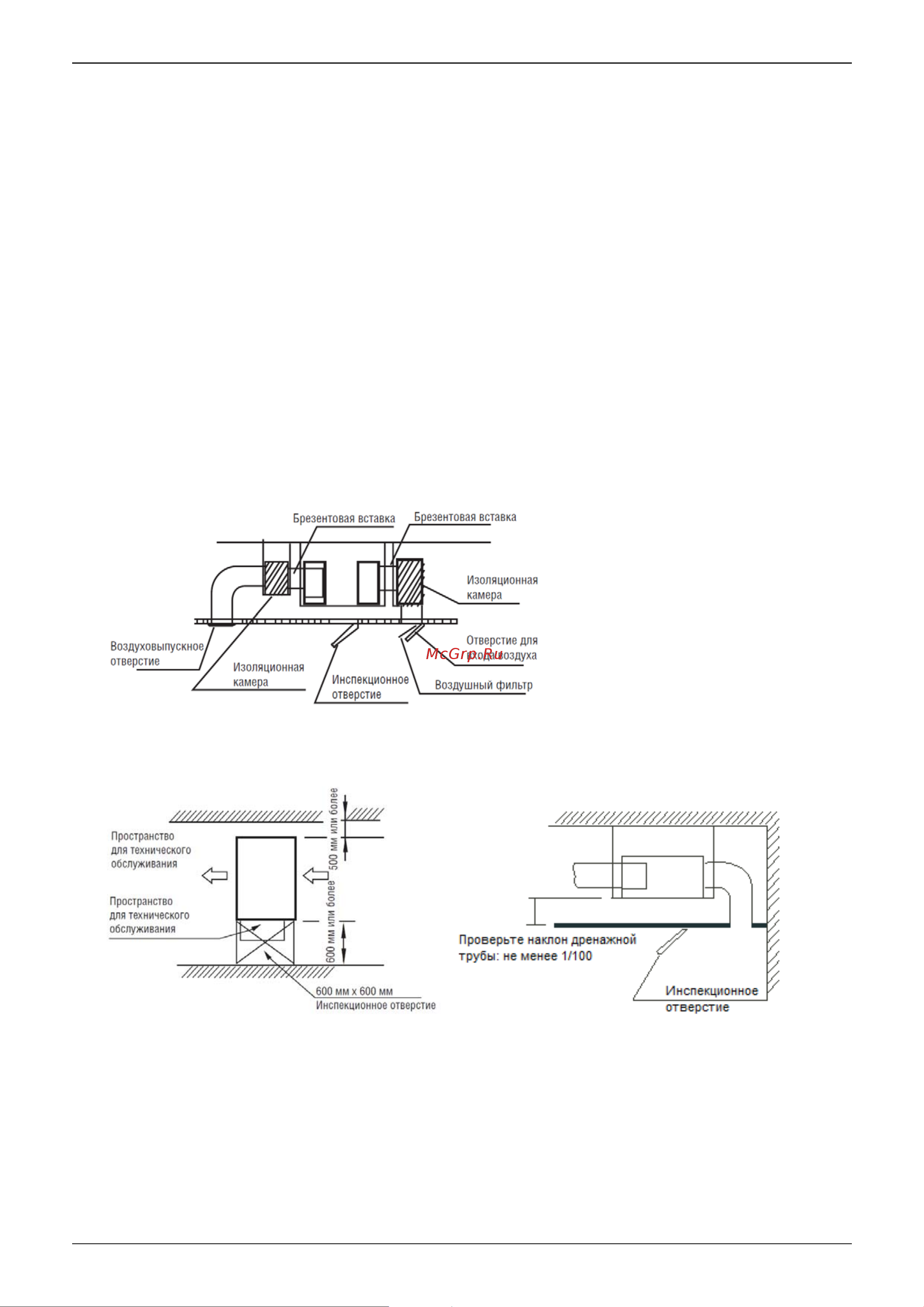

Рекомендуемая схема соединения воздуховодов:
Минимально необходимое пространство для монтажа и обслуживания 600х600:
