Midea MVH560A-VA1 [17/36] Схема холодильного контура
![Midea MVH560A-VA1 [17/36] Схема холодильного контура](/views2/2014462/page17/bg11.png)
Внутренние блоки MIV DM13-01.01.02-10
16 Канальные блоки высоконапорные MVH-A-VA1

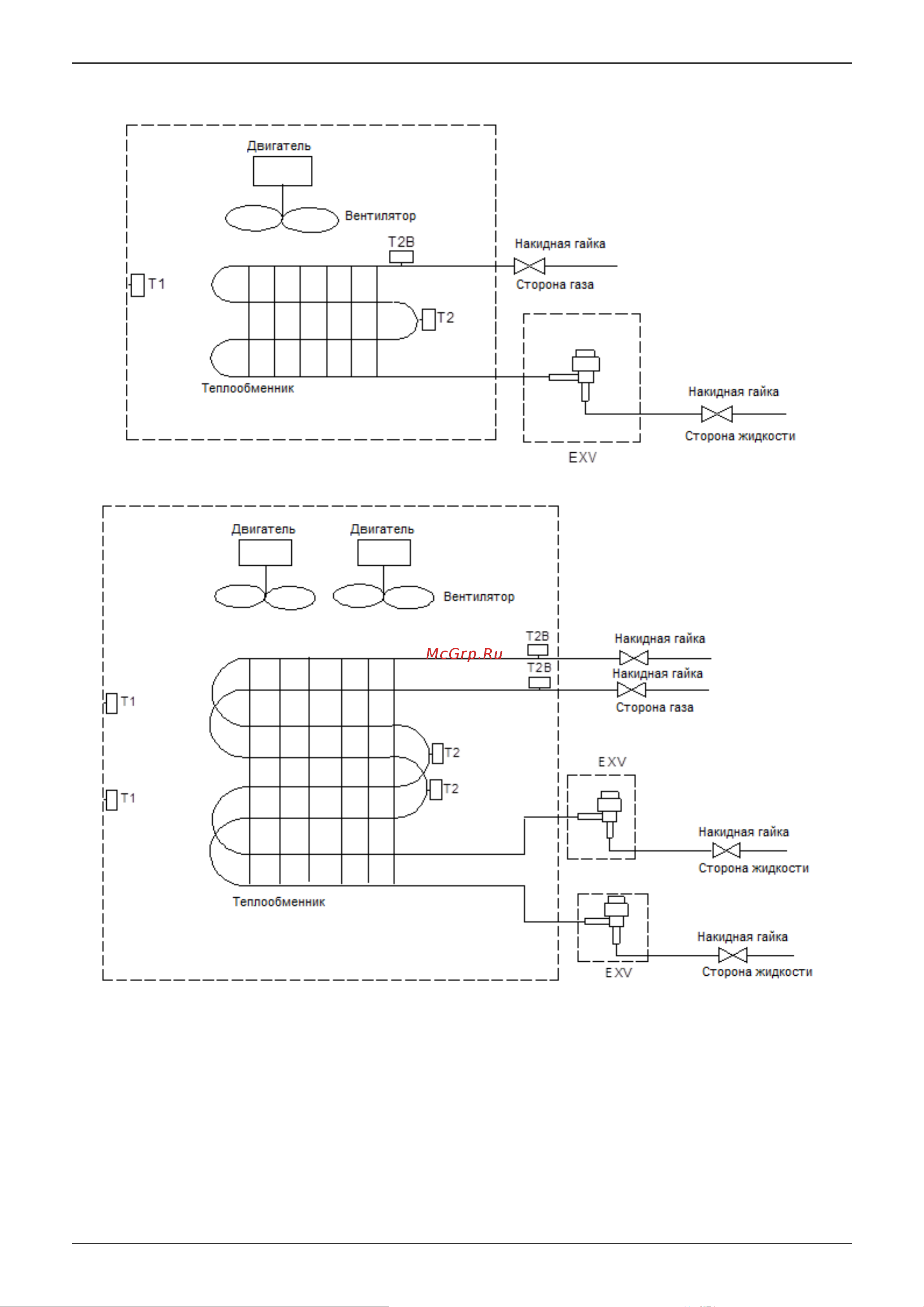

5. Схема холодильного контура
MVH71A-VA1, MVH80A-VA1, MVH90A-VA1, MVH112A-VA1, MVH140A-VA1, MVH160A-VA1
MVH200A-VA1, MVH250A-VA1, MVH280A-VA1
