Циркуляционные насосы с «мокрым ротором»
58
ЦиркуляционныенасосыCOMFORT
3
Расшифровкатиповогообозначения
насосов
COMFORT
UP, UPS, UPSD
SOLAR
SOLAR
COMFORT15BXAPM-14
15 - 65 130
Типовой ряд
Поколение
GRUNDFOS ALPHA3 / ALPHA2 / ALPHA2 L
L – (limited edition) ограниченная версия
Монтажная длина [мм]
Максимальный напор [дм]
Номинальный диаметр всасывающего
и напорного патрубка (DN), [мм]
(15 = 1’’, 25= 1 ½”, 32= 2’’)
: корпус насоса из чугуна
N: корпус насоса из нержавеющей стали
А: корпус насоса с воздухоотводчиком
Типовой ря
д
15 = Rp ½", длина 80 мм
Максимальный диаметр всасывающего
и напорного патрубков (DN), [мм]
Модель
Максимальный напор [дм]
B
- Корпус насоса из латуни
Х
- Встроенные отсекающий и обратный клапаны
G 1, длина 140 мм
А
- функция AUTOADAPT
PM
- ротор двигателя на постоянных магнитах
Типовой ряд
Исполнение:
S: С фиксированными скоростями
Типовой ряд
D:
Областиприменения
Циркуляционные насосы COMFORT предназначены
для следующих систем:
• системы горячего водоснабжения в частных домах;
• небольшие системы отопления.
Насосы подходят для использования в открытых и
закрытых системах. Предназначены для установки в
помещениях.

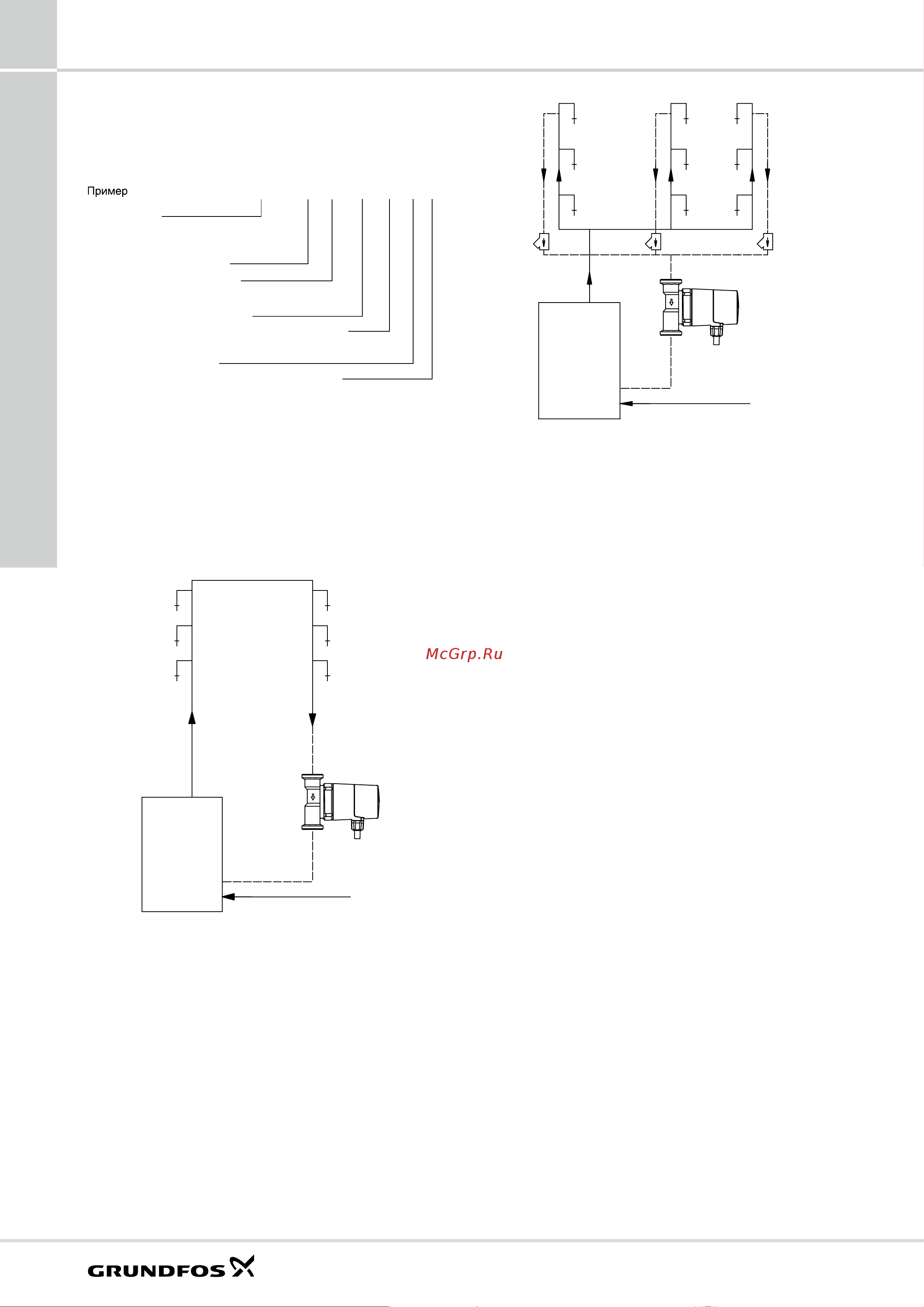

TM01 9110 1100TM01 9111 1100
Рис.40.Одноконтурная система
TM01 9110 1100TM01 9111 1100
Рис.41.Многоконтурная система
Системыгорячеговодоснабжения
Для циркуляции в системах горячего водоснабжения
(см. рис. 42) применяются насосы модели COMFORT .
По желанию заказчика насосы COMFORT поставля-
ются со встроенными реле времени, термостатом,
функцией AUTOADAPT.
Перекачиваемыежидкости
• Чистые, невязкие, неагрессивные и невзрывоопасные
жидкости без твердых включений или волокон.
• Охлаждающие жидкости без содержания
минеральных масел.
• Бытовая горячая вода жесткостью макс. 14 °dH,
макс. 65–70 °С.
• Умягченная вода.
Кинематическая вязкость воды υ = 1 мм
2
/с (1 сСт) при
20 °C. При использовании циркуляционного насоса
для перекачивания более вязкой жидкости снижаются
рабочие характеристики гидравлической системы.
Пример: 50 % раствор гликоля при 20 °C имеет вяз-
кость приблизительно 10 мм
2
/с (10 сСт), и произво-
дительность насоса падает приблизительно на 15 %.
Исключите добавки, способные оказать негативное
воздействие на работу насоса. Подбор насоса необ-
ходимо осуществлять с учетом вязкости перекачива-
емой жидкости.
Относительная влажность воздуха: максимум 95 %.
Температураперекачиваемойжидкости
От +2 до +95 °С. Мы рекомендуем поддерживать тем-
пературу от 50 °C до 60 °С, чтобы свести к миниму-
му отложение известковых осадков и предотвратить
появление легионеллы.
Температураокружающейсреды
итемпературажидкости
Температура перекачиваемой жидкости всегда долж-
на быть выше температуры окружающей среды,
в противном случае в корпусе может образоваться
конденсат.
