Циркуляционные насосы с «мокрым ротором»
59
ЦиркуляционныенасосыCOMFORT
3
Максимальноедавлениесистемы
Насосы с соединениями (PN 10): 1,0 МПа (10 бар).
Давлениенавходе
Чтобы избежать возникновения кавитационного шума
и повреждения подшипников насоса, должны быть
обеспечены следующие минимальные значения дав-
ления на всасывающем патрубке:
Температуражидкости 85°C 95°C
Вход.давление
Напор 0,5 м Напор 2,8 м
0,049 бар 0,27 бар
Функции
Модели:
• COMFORT 15-14 B PM, COMFORT 15-14 BX PM
для постоянной циркуляции воды. Благодаря
ротору на постоянных магнитах обеспечивается
высокая энергоэффективность насоса. Экономия
электроэнергии до 80 %.
• COMFORT 15-14 BA PM, COMFORT 15-14 BXA PM
с функцией AUTO
ADAPT
, которая регистрирует
режим потребления воды и включает насос только
в те часы, когда это необходимо. Благодаря ротору
на постоянных магнитах и функции AUTOADAPT
обеспечивается высокая энергоэффективность
насоса. Экономия электроэнергии до 96 %.
COMFORTBAPMиBXAPM
Модели COMFORT BA PM и BXA PM работают в трех
режимах:
• режим AUTO
ADAPT;
• температурный режим;
• постоянный режим (насос работает 100% времени).
РежимAUTOADAPT
Насосы COMFORT BA PM и BXA PM имеют функцию
AUTO
ADAPT, которая регулирует работу насоса, включая
и отключая его, в соответствии с графиком потребления
воды пользователями. Таким образом, насос обеспечи-
вает одновременно максимальное удобство и экономию
энергии.
Экономияэнергии
Функция AUTO
ADAPT автоматически настраивает коли-
чество рабочих часов насоса на основании графика
потребления горячей воды в данной системе.
Для применения функции AUTO
ADAPT необходимо уста-
новить датчик температуры в подающий трубопровод
на расстоянии от 20 до 50 см от основания выходного
патрубка бойлера (см. рис. 42). Этот датчик и датчик
температуры, установленный в насосе, используются
для определения открытия крана с горячей водой.
Моменты открытия горячей воды регистрируются и
используются для расчета графика потребления.
Функция AUTO
ADAPT осуществляет автоматическое
управление включением/выключением насоса в соот-
ветствии с этим графиком. Насос будет работать
только тогда, когда это необходимо.
Для полного понимания графика потребления горячей
воды насосу требуется две недели. В течение первых
двух недель, после выбора режима AUTO
ADAPT, насос
будет работать в температурном режиме.
TM03 8990 4507
TM03 8989 4507TM03 9890 4507TM04 9359 4010
Макс. 2,5 м
20-50 см

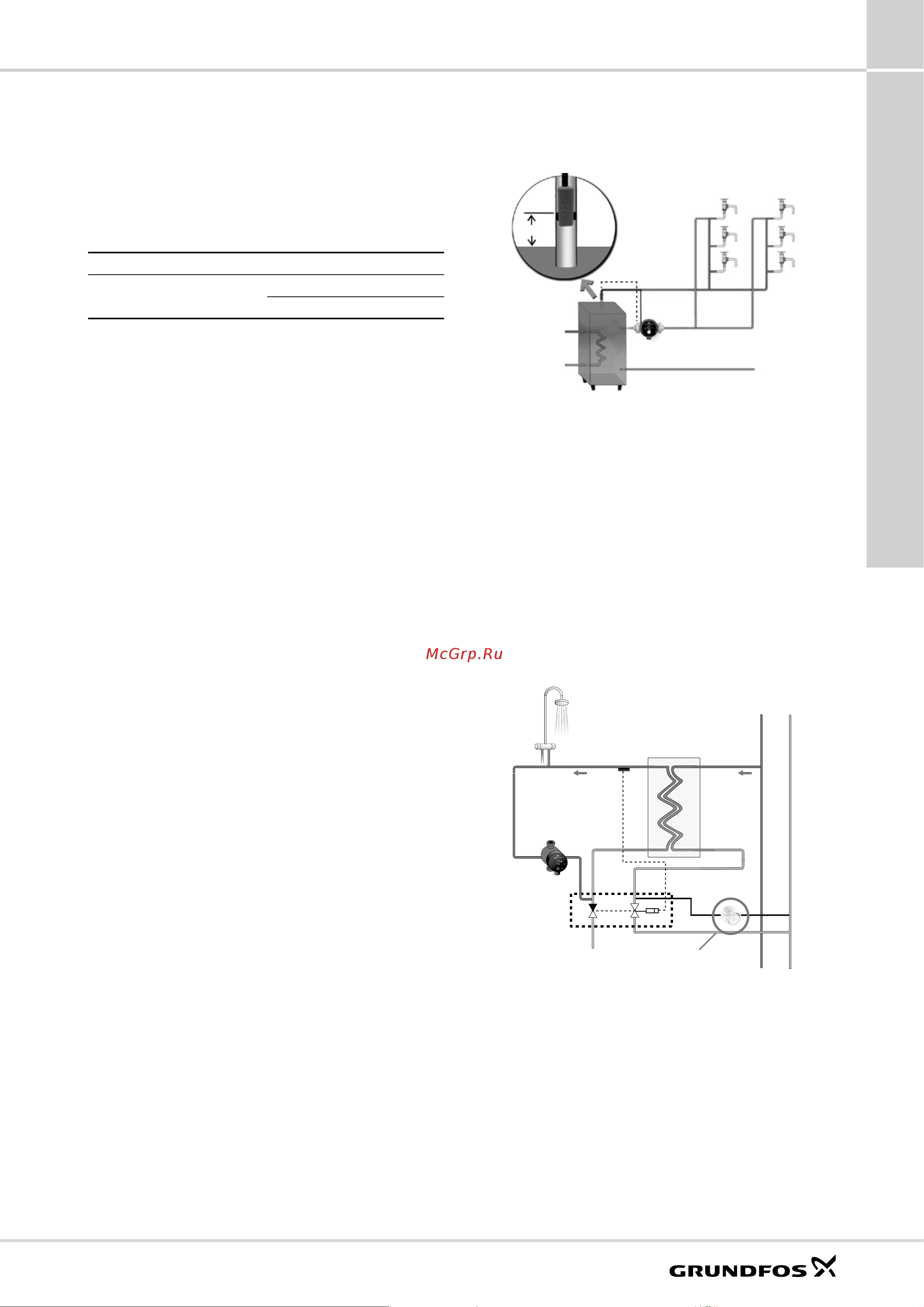

Рис.42. Насос COMFORT BA PM, BXA PM со встроенным
датчиком температуры
COMFORTсAUTOADAPTвсистемахрециркуляции
ГВСсрегулировкойтермостатическимклапаном
В системах, регулируемых термостатическим клапаном,
выберите насос COMFORT без функции AUTO
ADAPT.
Установка насоса с функцией AUTOADAPT приведет
к тому, что рециркуляция системы будет регулиро-
ваться двумя несогласованными элементами управ-
ления, что не рекомендуется.
Примечание: Если насос с функцией AUTOADAPT уста-
новлен в системе рециркуляции совместно с термоста-
тическим клапаном, компания Grundfos рекомендует
полностью открыть регулирующий клапан, тем самым
управление клапаном будет отключено (см. рис. 43).
TM05 7942 1613
Термостатический клапан
Рис.43.Пример системы рециркуляции ГВС
с термостатическим клапаном
