Циркуляционные насосы с «мокрым ротором»
75
Принадлежности
5
Устройствауправленияфирмы
Grundfos
TS2N:Релевремени
Предназначено для включения/выключения в задан-
ное время насосов для циркуляции ГВС. Монтируются
непосредственно на насосах: UP 20-07N, UP 20-15N,
UP 20-30N.
Подключаемое напряжение: 1 х 230 В, переменного
тока, 50 Гц
Коммутируемая мощность: 230 В, 3 А
Внутреннее управляющее напряжение: 230 В/50 Гц
Таймер с суточным диском: минимальный интервал
переключения 15 мин
Таймер с недельным диском: минимальный интервал
переключения 2 ч
За пас хода: отсутствует
Степень защиты: IP 42
Температура окружающей среды: от –20 до +55 °С
Габаритные размеры, мм:
76 х 76 х 53 (длина х ширина х высота)
Масса: 0,18 кг
TM01 0205 2602
I
Модель Релевремени N№изделия
TS 2 N/T С суточным диском 96 41 17 15
TS 2 N/W С недельным диском 96 41 17 16
Модель Релевремени Nизделия
TS 3/T Со шкалой на 24 часа 96 40 69 92
TS 3/W С недельной шкалой 96 40 69 93
TS3:Релевремени
Указанное реле времени крепится непосредственно на
стене. Реле времени автоматически включает и отклю-
чает насос через установленные интервалы времени.
Оно поставляется в двух исполнениях: со шкалой на 24
часа и с недельной шкалой.

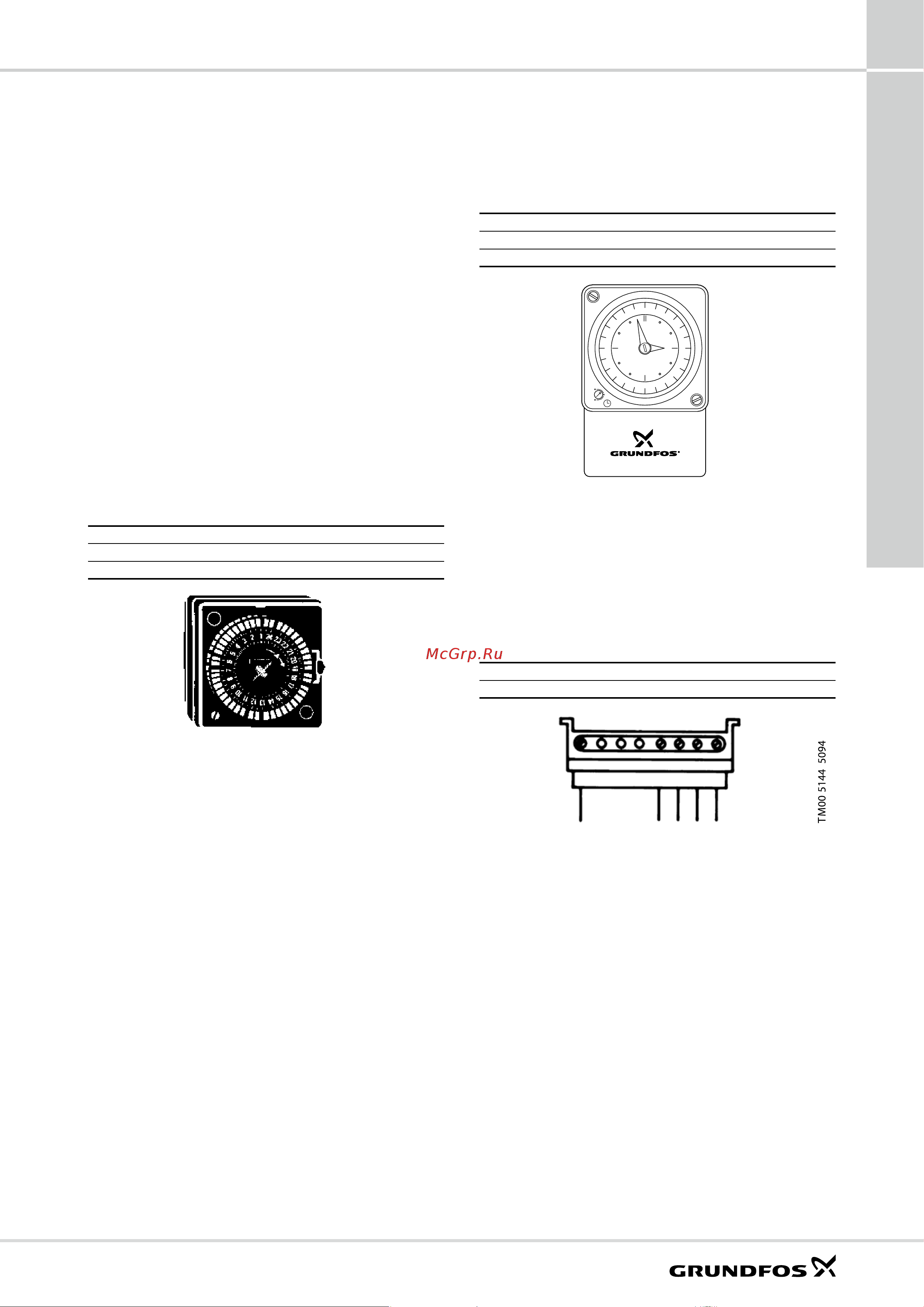

Рис.60.TS 2N: Реле времени
Рис.61.TS 3: Реле времени
Рис.62.Клеммная колодка
Модель N№изделия
Клеммная колодка 96 59 12 68
Клеммнаяколодка
Клеммная колодка используется для подключе-
ния внешних регуляторов (например, регулятора
для внешнего переключения скоростей вращения.
Переключение с меньшей скорости на большую воз-
можно только либо со 2 на 3 скорость, либо с 1 на 3).
