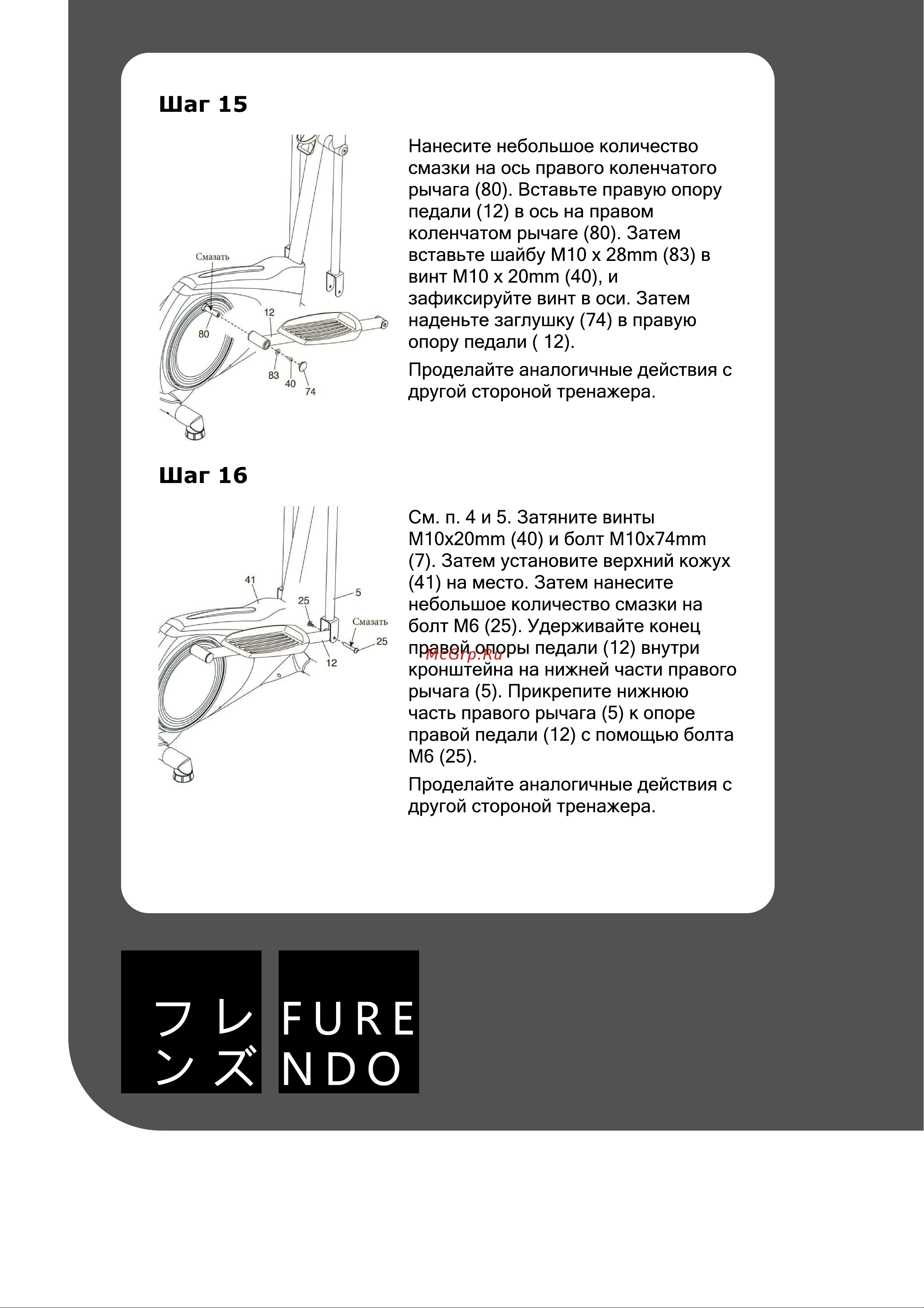

FURENDO Sendai 1.0 [17/43] Шаг 16

Шаг 15

Шаг 16

Нанесите небольшое количество

смазки на ось правого коленчатого

рычага (80). Вставьте правую опору

педали (12) в ось на правом

коленчатом рычаге (80). Затем

вставьте шайбу М10 х 28mm (83) в

винт М10 х 20mm (40), и

зафиксируйте винт в оси. Затем

наденьте заглушку (74) в правую

опору педали ( 12).

Проделайте аналогичные действия с

другой стороной тренажера.

См. п. 4 и 5. Затяните винты

М10х20mm (40) и болт М10х74mm

(7). Затем установите верхний кожух

(41) на место. Затем нанесите

небольшое количество смазки на

болт М6 (25). Удерживайте конец

правой опоры педали (12) внутри

кронштейна на нижней части правого

рычага (5). Прикрепите нижнюю

часть правого рычага (5) к опоре

правой педали (12) с помощью болта

М6 (25)

Проделайте аналогичные действия с

другой стороной тренажера.
