Краткое руководство
по установке и настройке
точек доступа Wi-Fi
Видеоруководство
Перейдите по адресу https://www.tp-link.com/ru/support/setup-video/ или
отсканируйте QR-код справа, чтобы найти видеоруководство по настройке
интересующей вас модели.
1
Корпус устройства
Инициализация
: после завершения инициализации индикатор дважды мигнёт.
Обновление
: во время установки обновления индикатор мигает каждую секунду.
Сброс настроек
: во время сброса настроек индикатор быстро мигает. После этого точка доступа
перезагрузится.
Изоляция
: во время состояния изоляции индикатор медленно мигает.
Определение местоположения
: при активации функции обнаружения местоположения на контроллере
Omada индикатор быстро мигает в течение десяти минут. Его можно вручную отключить в настройках.
Индикатор
Горит:
устройство исправно работает / выполняется инициализация.
Не горит:
есть отклонения в работе / нет питания / индикатор выключен.
Мигает:
СБРОС НАСТРОЕК
Не отключая питания устройства, нажмите и удерживайте около пяти секунд кнопку RESET, пока индикатор не начнёт
быстро мигать. Затем отпустите кнопку. После этого заводские параметры устройства будут восстановлены.
Порт Ethernet 2,5 Гбит/с (PoE) (EAP660 HD / EAP670) | 1 Гбит/с (EAP610 / EAP620 HD)
Этот порт предназначен для подключения устройства к роутеру или коммутатору для обмена данными, а также к
источнику питания PSE (например, к коммутатору PoE) для передачи данных и питания по кабелю Ethernet. Этот порт
поддерживает скорость передачи данных 10/100/1000/2500 Мбит/с (EAP660 HD / EAP670) и 10/100/1000 Мбит/с
(EAP610 / EAP620 HD).
Разъём питания: 12 В 2 А (EAP660 HD) | 12 В 1,5 А (EAP670) | 12 В 1 А (EAP610 / EAP620 HD)
Для подачи питания на устройство подключите один конец идущего в комплекте адаптера питания к этому разъёму,
а другой — к обычной настенной розетке.
4
Подключите кабель Ethernet к порту Ethernet
точки доступа.
5
Закрепите точку доступа на креплении,
повернув её по часовой стрелке до упора.
Самонарезающий винт M3 × 20 (4 шт.)
Пластиковые дюбели M3 × 28 (4 шт.)
Если кабель Ethernet проложен через стену,
крепёж можно разместить под отверстием для
кабеля. Обозначьте места, в которых будут
просверлены отверстия для винтов, затем
просверлите в обозначенных местах четыре
отверстия диаметром 6 мм.
3
Прикрутите крепление к стене, вкрутив в
дюбели самонарезающие винты.
Убедитесь, что
выпуклые части крепления находятся снаружи,
а не со стороны стены.
Крылатая гайка (4 шт.)
Шайба (4 шт.) Винт с цилиндрической
головкой M3 ×
30 (4 шт.)

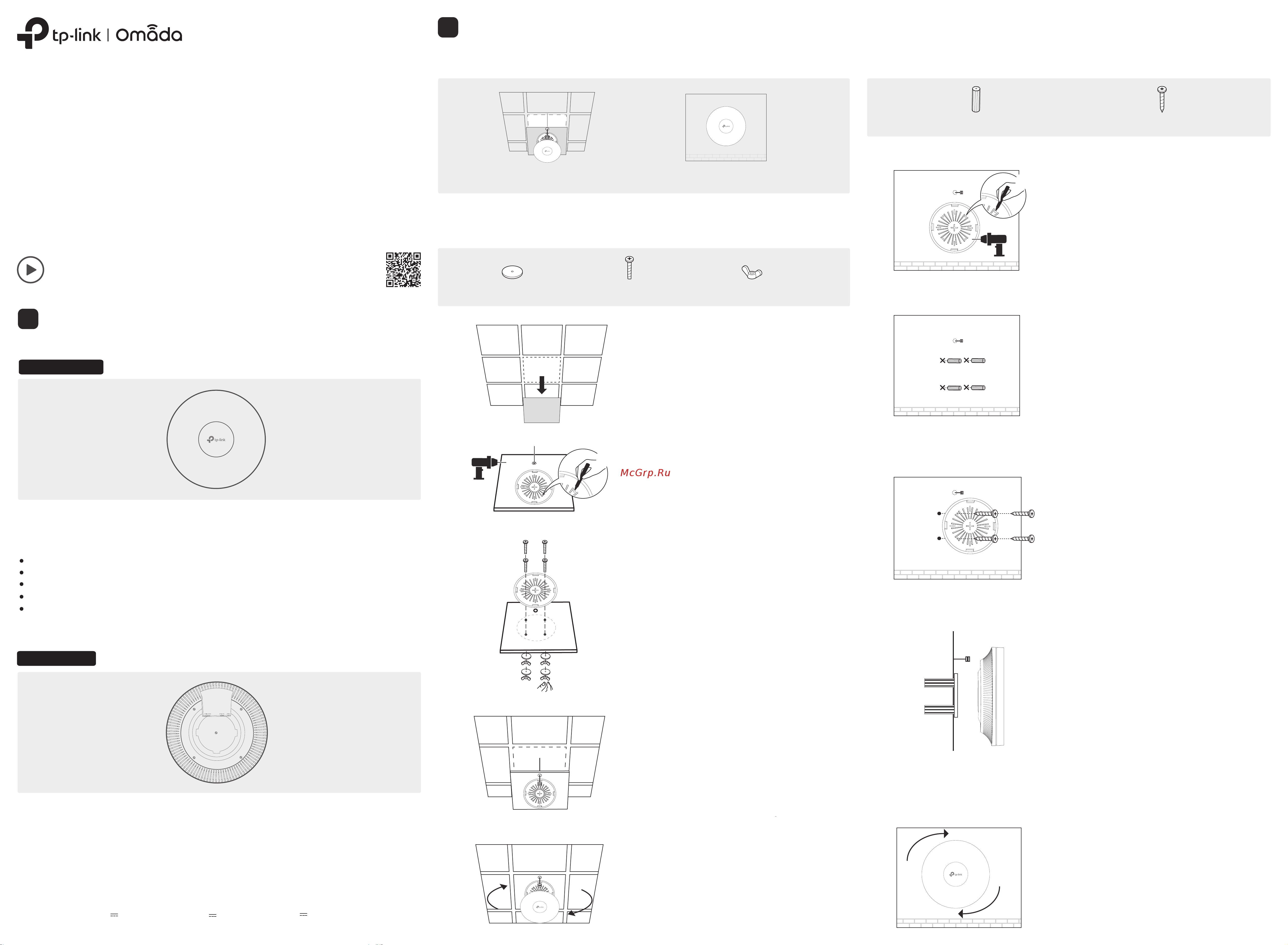

Точку доступа можно закрепить на потолке или на стене. В зависимости от способа
монтажа используются разные инструкции.
2
Монтаж устройства
Просверлите отверстие
для кабеля Ethernet
4 шт.
4 шт.
В качестве примера в руководстве рассматривается модель EAP660 HD, поэтому ваше устройство может
отличаться от изображённого.
Задняя панель
Способ 1: на потолке Способ 2: на стене
Способ 1: на потолке
Потолочная плитка, на которую планируется закрепить точку доступа, должна быть больше
точки доступа.
Способ 2: на стене
Лицевая панель
1
Снимите потолочную плитку.
2
Разместите крепление в середине потолочной
плитки. Обозначьте места, в которых будут
просверлены отверстия для винтов и кабеля
Ethernet. Просверлите в обозначенных местах
четыре отверстия для винтов диаметром 4 мм,
а также отверстие диаметром 25 мм для кабеля
Ethernet.
3
Прикрутите крепление к потолку с помощью
четырёх винтов с цилиндрической головкой
M3 × 30, шайб и крылатых гаек.
4
Просуньте кабель Ethernet через отверстие
и вставьте обратно потолочную плитку.
5
Подключите кабель Ethernet к порту Ethernet
точки доступа. Закрепите точку доступа на
креплении, повернув её по часовой стрелке
до упора.
1
Вставьте пластиковые дюбели в проделанные
отверстия.
2
