40
Português

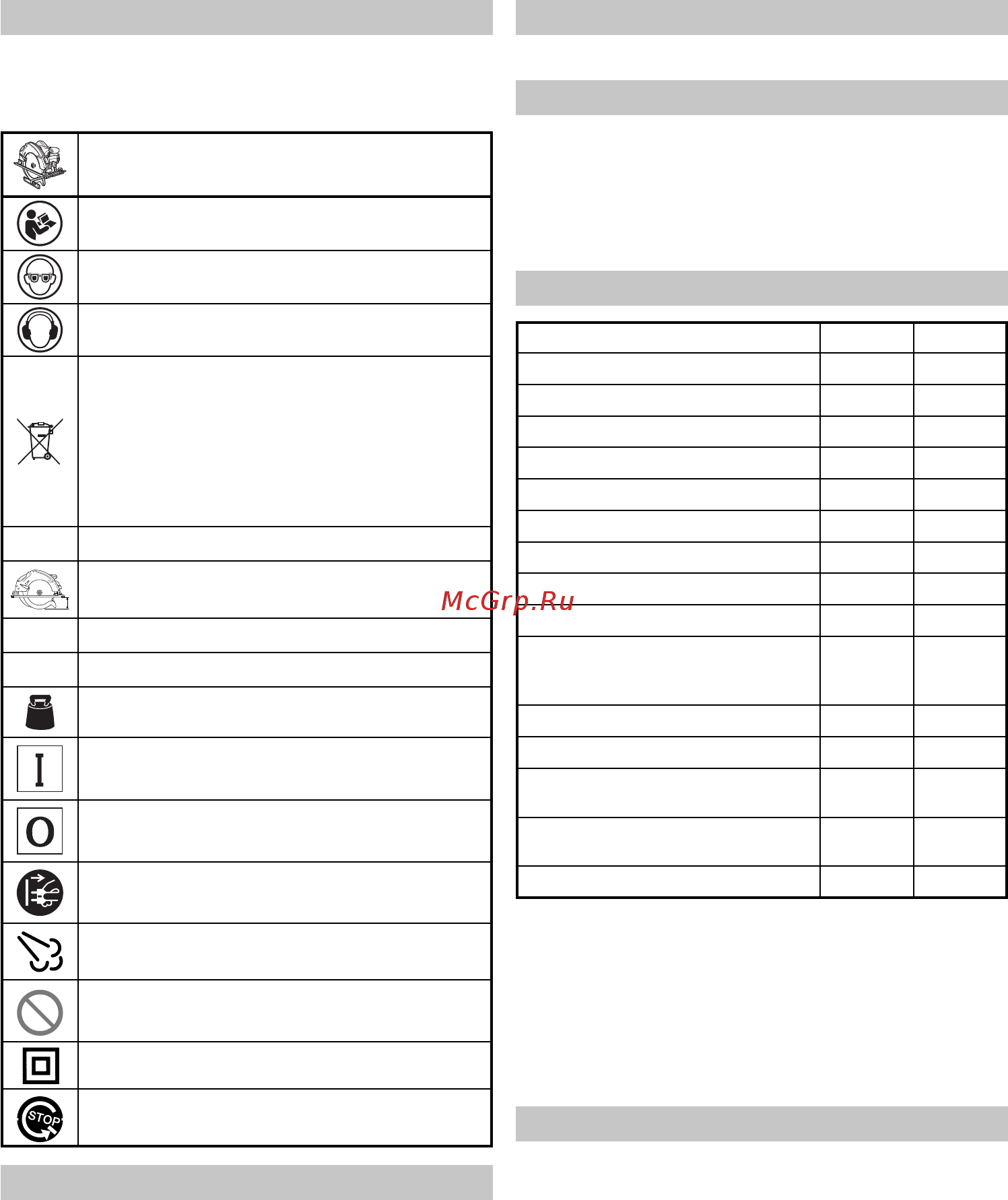

SÍMBOLOS
AVISO
De seguida, são apresentados os símbolos
utilizados para a máquina. Assimile bem seus
signi cados antes da utilização.
C9U3 / C9BU3 : Serra circular
Para reduzir o risco de lesão, o utilizador deve
ler o manual de instruções.
Utilize sempre proteção para os olhos.
Utilize sempre proteção para os ouvidos.
Apenas para países da UE
Não deixe ferramentas elétricas no lixo doméstico!
De acordo com a diretiva europeia 2002/96/CE
sobre ferramentas elétricas e eletrónicas usadas
e a implementação de acordo com a lei nacional,
as ferramentas elétricas no nal da vida útil devem
ser recolhidas em separado e encaminhadas a
uma instalação de reciclagem ecológica.
V
Tensão nominal
Profundidade de corte
P
Entrada de alimentação
n
0
Velocidade sem carga
kg
Peso (sem cabo)
Ligar
Desligar
Desligue a cha principal da tomada elétrica
Soprador
Ação proibida
Ferramenta de classe II
Travão
ACESSÓRIOS-PADRÃO
Além da unidade principal (1 unidade), a embalagem
contém os acessórios listados abaixo.
Lâmina da serra (Dia. 235 mm)
(instalada na ferramenta) ..............................................1
Chave sextavada (instalada na ferramenta) ..................1
Guarda ..........................................................................1
Parafuso-borboleta .......................................................1
Mola de Bloqueio ..........................................................1
Alavanca (curta) ............................................................1
Colector de pó ..............................................................1
Pega lateral ...................................................................1
Os acessórios de série estão sujeitos a mudanças sem
aviso prévio.
APLICAÇÕES
Cortar vários tipos de madeira.
ESPECIFICAÇÕES
As especi cações desta máquina estão listadas na tabela
na página 133.
NOTA
Devido ao programa contínuo de pesquisa e
desenvolvimento da HiKOKI, as especi cações aqui
contidas estão sujeitas a mudanças sem aviso prévio.
MONTAGEM E UTILIZAÇÃO
Ação Figura Página
Montar a pega lateral
2 134
Ajustar a profundidade de corte
3 134
Ajuste da lâmina fendida
4 134
Ajustar o ângulo de inclinação
5 134
Regular o guia
6 134
Ajuste da guarda
7 135
Linha de corte
8 135
Funcionamento do interruptor*
1
9 135
Desmontar a lâmina da serra
10 135
Corte (Não utilize a ferramenta
apenas com a função de
soprador).
11
136
Usar o suporte do cabo 12
136
Montar a lâmina da serra*
2
13 136
Montar o conjunto de recolha
de pó
14 137
Ajustar a base e a lâmina da serra
para manter na perpendicular
15 137
Selecionar acessórios
138
*1 Antes de iniciar o trabalho, veri que se o interruptor liga
(ON) e desliga (OFF) corretamente a ferramenta.
Enquanto a ferramenta está conectado à tomada,
certi que-se de que a serra para quando o interruptor é
OFF (Desligado).
*2 Diâmetro de serra utilizável: 235 mm
Espessura do corpo: até 1,6 mm, largura da ponta: pelo
menos 1,9 mm
Espessura da lâmina fendida: 1,8 mm
MANUTENÇÃO E INSPEÇÃO
1. Inspecionar a lâmina da serra
Uma vez que a utilização de uma lâmina de serra romba
vai reduzir a e ciência e causar possíveis avarias do
motor, a e ou substitua a ferramenta assim que detetar
abrasão.
2. Inspeccionar os parafusos de montagem
Inspeccione regularmente todos os parafusos de
montagem e certi que-se de que estão bem apertados.
Caso algum parafuso esteja solto, reaperte-o
imediatamente. Caso contrário, pode resultar em
ferimentos graves.
3. Inspeção das escovas de carvão (Fig. 16)
O motor utiliza escovas de carvão que são peças
consumíveis. Uma vez que uma escova de carvão
excessivamente gasta pode resultar em problemas do
motor, substitua as escovas de carvão por umas novas
000Book_C9U3.indb 40000Book_C9U3.indb 40 2018/06/11 9:30:362018/06/11 9:30:36
