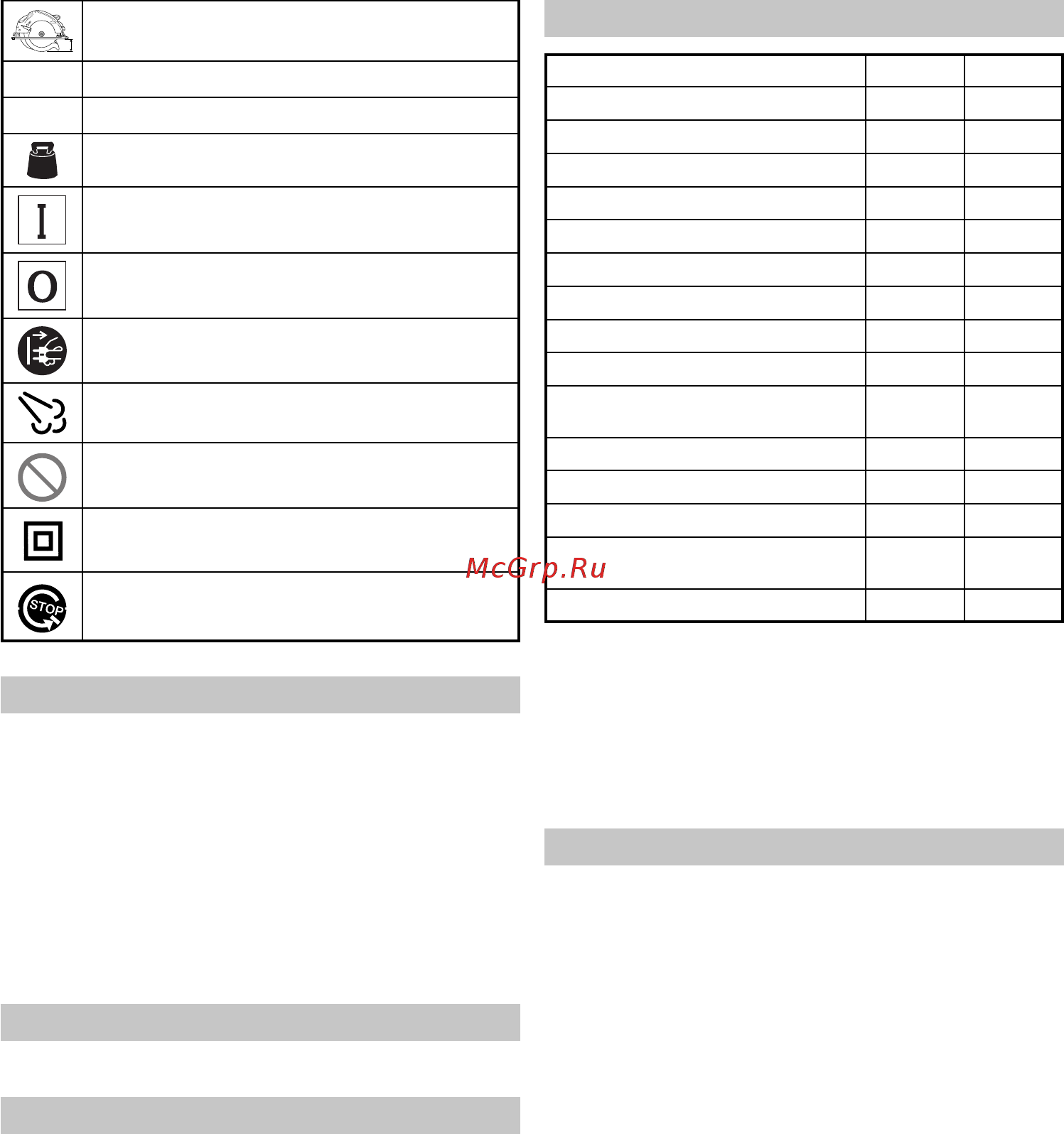

Hikoki C9U3 [60/144] Huolto ja tarkastus

Hikoki C9U3 [60/144] Huolto ja tarkastus
60
Suomi
Leikkaussyvyys
P
Virtatulo
n
0
Tyhjäkäyntinopeus
kg
Paino (ilman johtoa)
Kytkeminen PÄÄLLE
Kytkeminen POIS PÄÄLTÄ
Irrota pistoke pistorasiasta
Puhallin
Kiellettyä toimintaa
Luokan II työkalu
Jarru
PERUSVARUSTEET
Päälaitteen (1 laite) lisäksi pakkaus sisältää alla
luetellut varusteet.
Sahanterä (Halk. 235 mm) (kiinnitetty työkaluun)..........1
Kuusio avain (kiinnitetty työkaluun) ...............................1
Ohjain ...........................................................................1
Siipipultti .......................................................................1
Lukkojousi .....................................................................1
Vipu (lyhyt) ....................................................................1
Pölynkerääjä .................................................................1
Sivukahva .....................................................................1
Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.
SOVELLUKSET
Puun leikkaaminen.
TEKNISET TIEDOT
Koneen tekniset tiedot luetellaan sivulla 133 olevassa
taulukossa.
HUOM
Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä
ilmoitetut tekniset tiedot voivat muuttua ilman
ennakkoilmoitusta.
KIINNITTÄMINEN JA KÄYTTÖ
Toimenpide Kuva Sivu
Sivukahvan kiinnittäminen 2
134
Leikkaussyvyyden säätäminen 3
134
Halkaisuterän asennus 4
134
Kallistuskulman säätäminen 5
134
Ohjaimen säätäminen 6
134
Opaskappaleen säätö 7
135
Leikkauslinja 8
135
Kytkimen käyttö*
1
9
135
Sahanterän irrottaminen 10
135
Leikkaus (Älä käytä työkalua vain
puhallintoiminnolla.)
11
136
Johdon pidikkeen käyttäminen 12
136
Sahanterän kiinnittäminen*
2
13
136
Pölynkerääjän asentaminen 14
137
Jalustan ja terän säätäminen
vaakasuoraan linjaan
15
137
Varusteiden valitseminen
138
*1 Tarkista ennen työn aloittamista, että kytkin oikein
käytettynä kytkee työkalun päälle ja pois päältä.
Kun työkalu on kytketty pistorasiaan, varmista, että
sahanterä pysähtyy kytkimen ollessa pois päältä.
*2 Käytettävä sahanterän halkaisija: 235 mm
Rungon paksuus: enintään 1,6 mm, kärjen leveys:
vähintään 1,9 mm
Suojakiilan paksuus: 1,8 mm
HUOLTO JA TARKASTUS
1. Sahanterän tarkistaminen
Koska tylsä sahanterä ei toimi tehokkaasti ja saattaa
vahingoittaa moottoria, teroita tai vaihda terä heti kun
havaitset sen kuluneen.
2. Kiinnitysruuvien tarkistaminen
Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista,
että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä,
kiristä ne välittömästi. Tämän tekemättä jättäminen voi
aiheuttaa vakavan vaaran.
3. Hiiliharjojen tarkistus (Kuva 16)
Moottorissa käytettävät hiiliharjat ovat kuluvia osia. Koska liian
kulunut hiiliharja voi aiheuttaa moottorihäiriöitä, vaihda hiiliharjat
uusin harjoihin, joilla on kuvassa näkyvä hiiliharjanumero ,
kun hiiliharja on kulunut kulumisrajaan asti tai sen lähelle.
Huolehdi lisäksi hiiliharjojen puhtaudesta ja varmista, että ne
liikkuvat vapaasti harjapitimissä.
HUOMAUTUS
Kun vaihdat hiiliharjat uusiin, käytä aina aitoja HiKOKI-
hiiliharjoja, joissa on numero osoitettu piirroksessa.
Malli C9BU3 jarru ei ehkä toimi, jos muita kuin
määritettyjä hiiliharjoja käytetään.
Kun jarru ei toimi tehokkaasti, vaihda hiiliharjat uusiin.
4. Hiiliharjan vaihto
Irroita hiiliharja ruuvitaltalla. Hiiliharja on sitten helposti
irroitettavissa.
5. Sähköjohdon vaihtaminen
Jos sähköjohto täytyy vaihtaa, turvallisuusvaaran
välttämiseksi sen voi tehdä vain johdon valmistaja.
