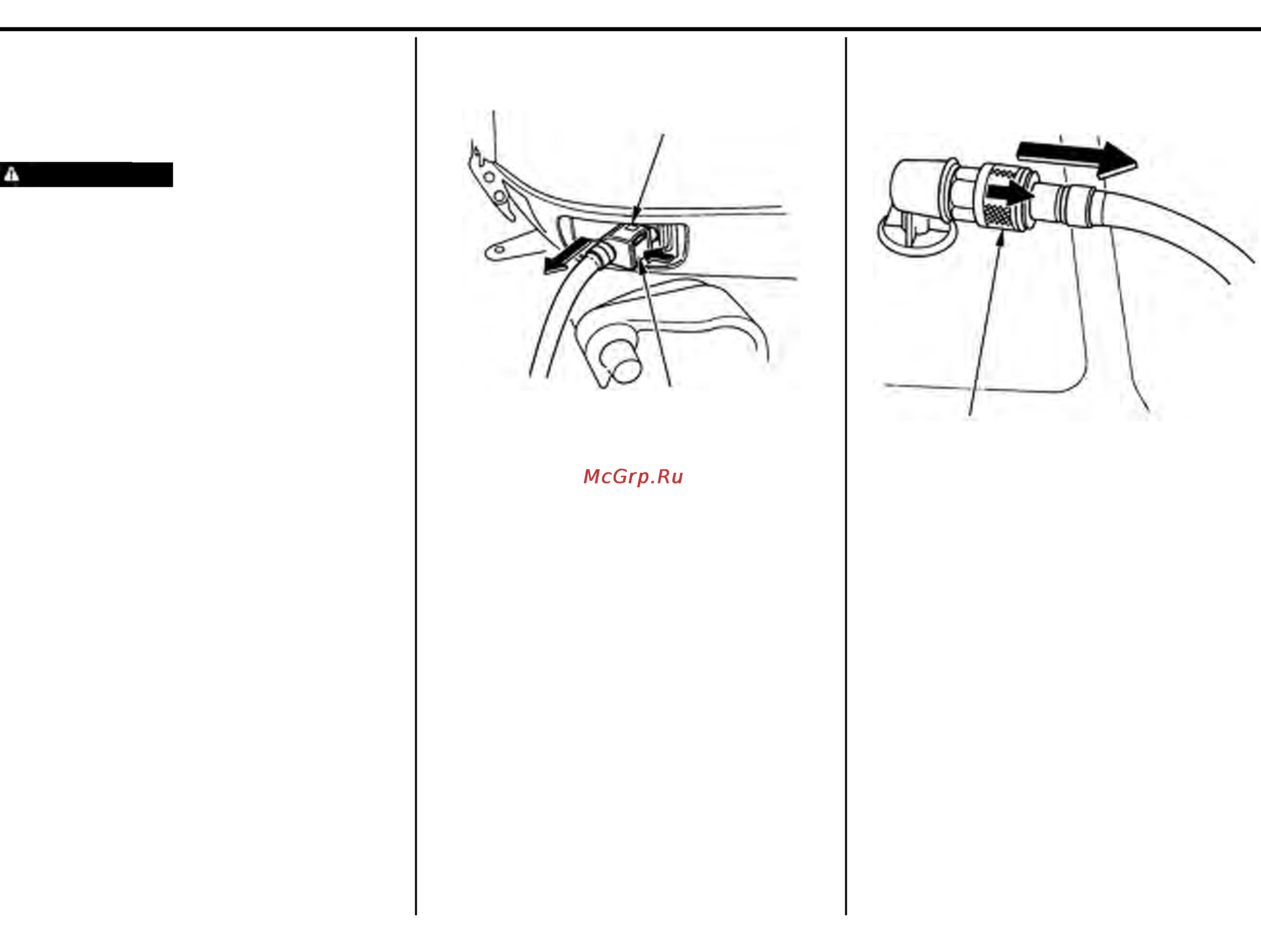

Отсоединение топливопровода
Перед транспортировкой подвесного мотора
отсоедините и снимите топливопровод. Для этого
выполните следующее.
Бензин является чрезвычайно
легковоспламеняющимся веществом. Пары
бензина взрывоопасны. При взрыве паров
бензина возможны серьезные травмы или
гибель людей.
•Будьте осторожны, чтобы не пролить бензин.
Пролитое топливо или его пары могут
воспламениться. В случае пролива вытрите
насухо брызги и подтеки топлива, прежде чем
оставлять двигатель на хранение или
транспортировать двигатель.
•Запрещается курить или приближать открытое
пламя или искрящие предметы к месту слива
или хранения топлива.
109
10. ТРАНСПОРТИРОВКА ПОДВЕСНОГО МОТОРА
ШТУЦЕР ДЛЯ
ПРИСОЕДИНЕНИЯ
ТОПЛИВОПРОВОДА
НАЖАТЬ
1. Нажимая на фиксирующий зажим штуцера,
потяните за штуцер топливопровода и отсоедините
топливопровод от подвесного мотора.
ПОТЯНУТЬ
ЗАЖИМ
ШТУЦЕР ДЛЯ
ПРИСОЕДИНЕНИЯ
ТОПЛИВОПРОВОДА
2. Сдвиньте муфту штуцера топливопровода и,
потянув за штуцер, отсоедините топливопровод от
топливного бака.
ПРЕДОСТЕРЕЖЕНИЕ
32ZW3600_ru.qxd 02.11.2004 10:57 Page 109
