Honda BF40A [112/148] Транспортировка подвесного мотора
![Honda BF50A [112/148] Транспортировка подвесного мотора](/views2/1010168/page112/bg70.png)
111

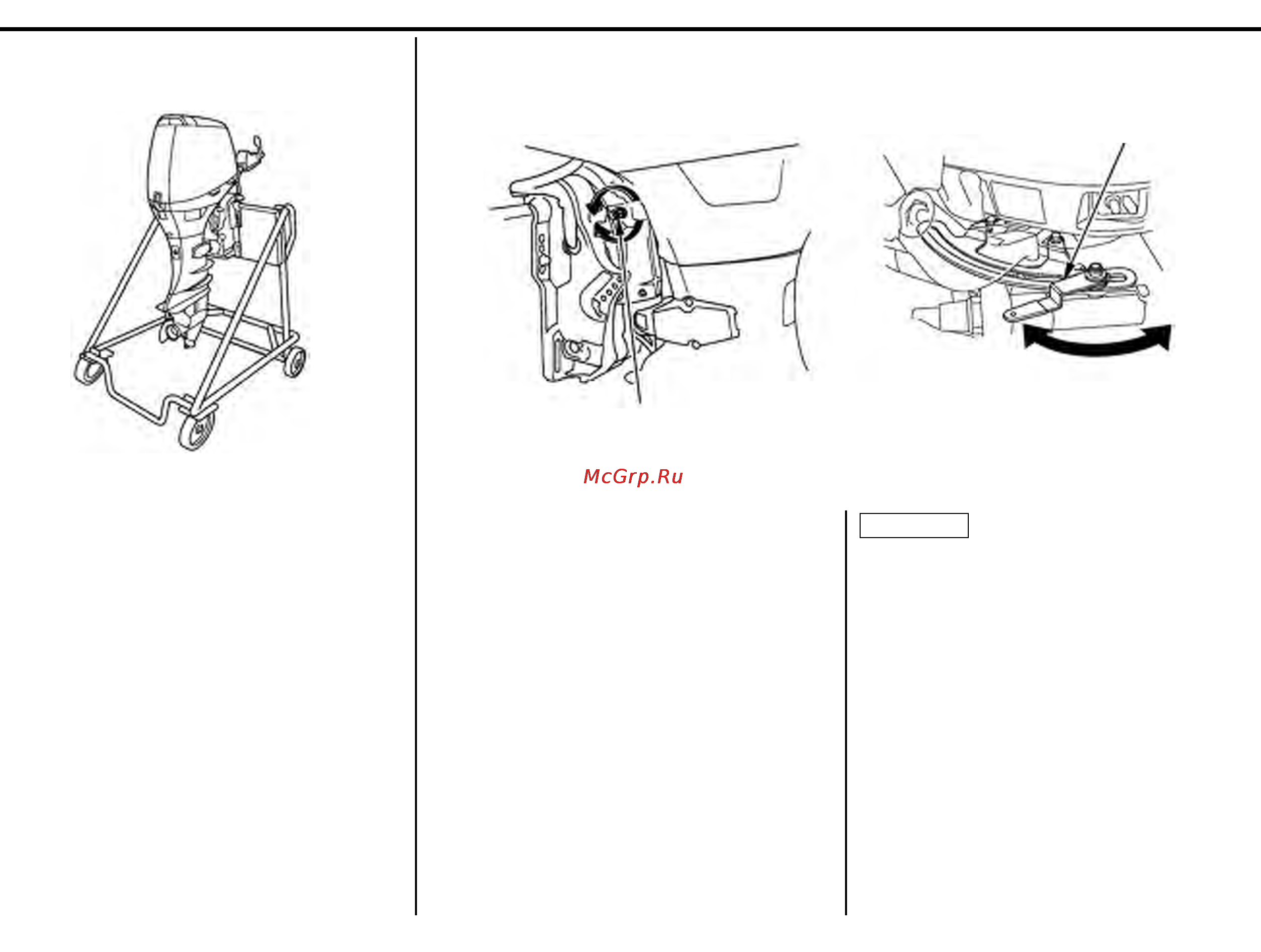

ТРАНСПОРТИРОВКА ПОДВЕСНОГО МОТОРА
Буксировка
ВИНТ ФРИКЦИОННОГО
ДЕМПФЕРА РУМПЕЛЯ
4. Установите на место капот двигателя.
(Модификация В)
РЫЧАГ ФРИКЦИОННОГО
ДЕМПФЕРА РУМПЕЛЯ
УВЕЛИЧИТЬ
СОПРОТИВЛЕНИЕ
(ЗАФИКСИРОВАТЬ)
Модификация В:
При буксировке или перевозке лодки с
установленным подвесным мотором рекомендуется
оставить подвесной мотор в нормальном рабочем
положении и надежно затянуть винт фрикционного
демпфера румпеля.
Модификация Н:
При буксировке или перевозке лодки с
установленным подвесным мотором рекомендуется
оставить подвесной мотор в нормальном рабочем
положении и перевести рычаг фрикционного
демпфера в положение фиксации румпеля.
Запрещается буксировать или перевозить лодку с
поднятым подвесным мотором. При падении
подвесного мотора лодка или подвесной мотор могут
получить серьезные повреждения.
УМЕНЬШИТЬ
СОПРОТИВЛЕНИЕ
(ОСВОБОДИТЬ)
(Модификация H)
ВНИМАНИЕ
32ZW3600_ru.qxd 02.11.2004 10:57 Page 111
