Смазка узлов трения
Протрите подвесной мотор снаружи ветошью,
смоченной в чистом масле. Смажьте морской
противокоррозионной смазкой следующие узлы

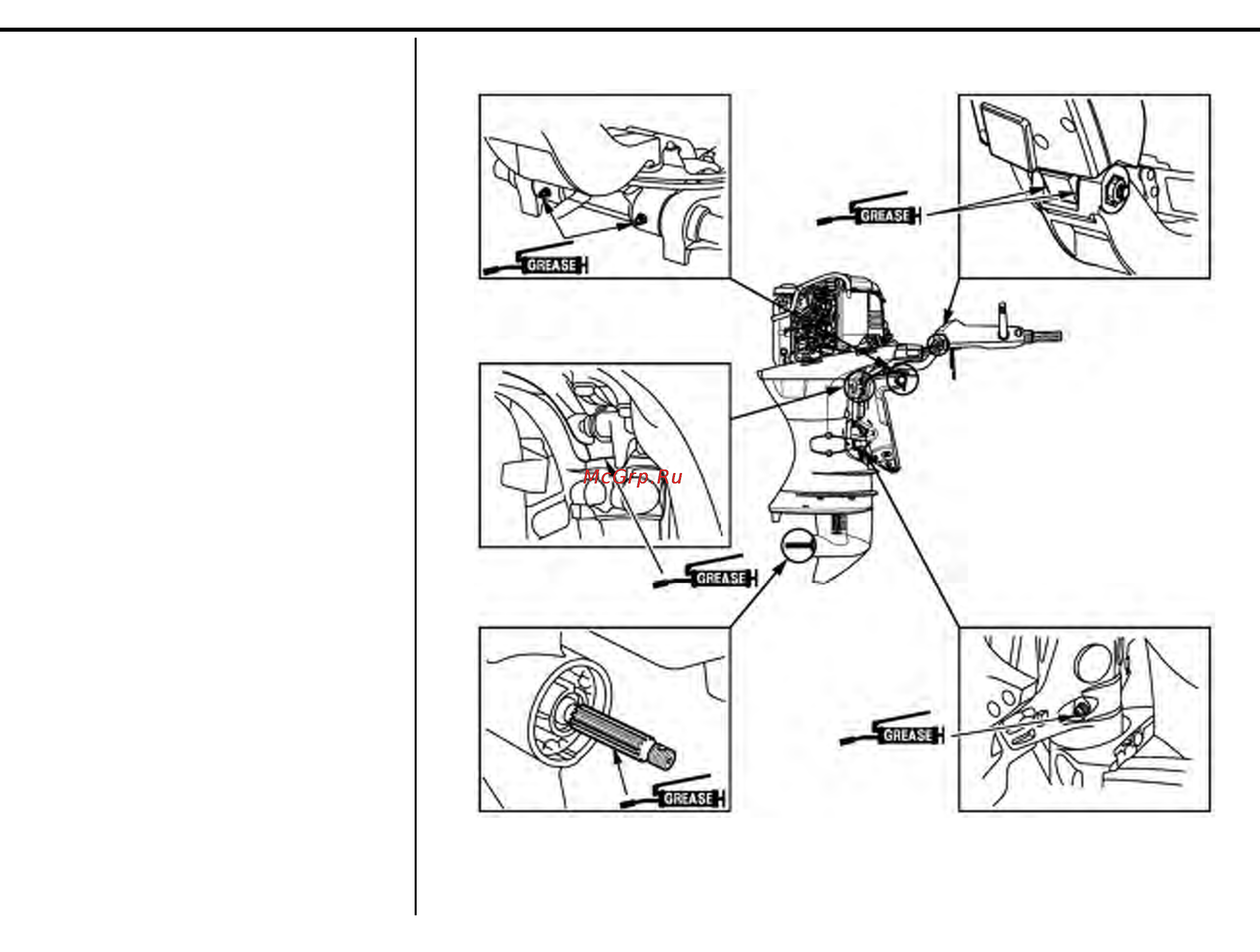

трения (см. рис.).
Периодичность проведения смазки:
Первая смазка выполняется через 20 мото#часов или
спустя месяц после приобретения подвесного
мотора, в дальнейшем # через 100 мото#часов или 6
месяцев.
ПРИМЕЧАНИЕ:
Смажьте антикоррозионным маслом те шарниры,
куда не может проникнуть консистентная смазка.
125
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
ОСЬ МЕХАНИЗМА ПОДЪЕМА
КОРПУС ПОВОРОТНОГО ШАРНИРА
ШЛИЦЕВОЙ ХВОСТОВИК ГРЕБНОГО ВАЛА
РУМПЕЛЬ
КОРПУС ПОВОРОТНОГО ШАРНИРА
