Delonghi PIND 40 B [24/32] Крепление варочной поверхности

30 mm min50 mm max

40 mm

Adhesive side

Рис. 4.4

Рис. 4.4a

Рис. 4.4b

Лицевая сторона

Задняя сторона

Поверхности плиты

толщиной 30 мм

Варочная

поверхность 40

толщиной до 50 мм

ВАЖНО: Края поверхности покройте герметиком

“C”.

Уплотнительный материал “C” должны быть

установлены правильно, чтобы гарантировать

идеальное уплотнение между прибором и

блоком. Неправильная установка может нанести

непоправимый ущерб прибора.

30 мм мин

40 мм

50 мм макс

Клеящая сторона

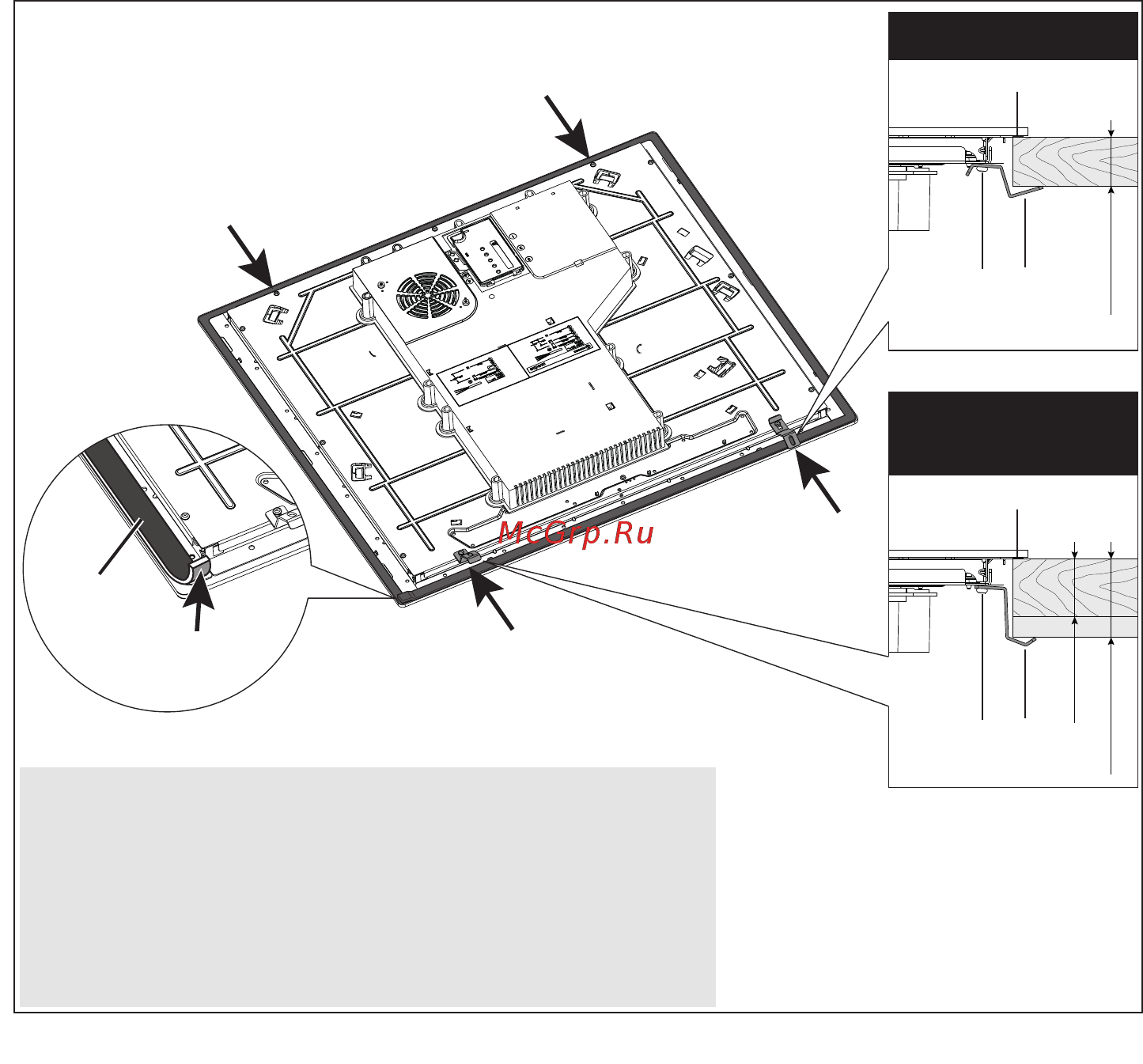

Крепление варочной поверхности

Каждая плита поставляется с набором заглушек и винтами для крепления его на блоки

с рабочей поверхности от 3 до 5 см в глубину.

В комплект входят 4 заглушки “А” и 4 саморезы “B” (рис. 4.4, 4.4a, 4.4b).

• Вырезать необходимый размер.

• Поверните варочную панель вверх тормашками и отложите боковые стекла на

ткань.

• Края поверхности покройте герметиком “C”.

• Положить вкладки “А” в крепления с помощью винтов “B” (только затянуть винты

на несколько оборотов).

 Убедитесь, что защелки установлены правильно, как показано на рисунке 4.4a или

4.4b (в зависимости от толщины поверхности плиты).

• Установите варочную панель в отверстие, вырезанное в аппарат и положение его

правильно.

• Положите вкладки “А” на место. Затянуть винты “B”, пока варочная панель не

будет полностью закреплена.

• при помощи острых инструментов отрезать часть прокладки “С”, который выступает

из варочной панели. Будьте осторожны, чтобы не повредить варочную панель.
