4.3.5 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на опорный палец
Fig. 7 (24)
.
u
Закройте дверцу.
u
Вставьте средний опорный кронштейн
Fig. 6 (13)
с
поворотом на 180° в нижнюю дверцу и прикрутите с
помощью крепежных винтов
Fig. 6 (11)
(2 шт. Torx® 25)
на новую сторону шарнира (с моментом 4 Нм).
u
Снова установите пластиковую шайбу
Fig. 6 (10)
.
4.3.6 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный крон-
штейн
Fig. 6 (13)
.
u
Установите верхний опорный кронштейн
Fig. 5 (3)
на
новой стороне шарнира и защелкните в дверце.
u
Привинтите верхний опорный кронштейн (с моментом
4 Нм) (2 шт. Torx® 25)
Fig. 5 (4)
. При необходимости
используйте аккумуляторный шуруповерт.
u
Наденьте и защелкните крышку
Fig. 5 (1)
на противопо-
ложной стороне снаружи.
u
Также наденьте сверху и защелкните крышку
Fig. 5 (2)
на противоположной стороне.
u
Выверните регулируемую опору
Fig. 7 (22)
на нижнем
опорном кронштейне
Fig. 7 (23)
до ее соприкосновения
с полом.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку

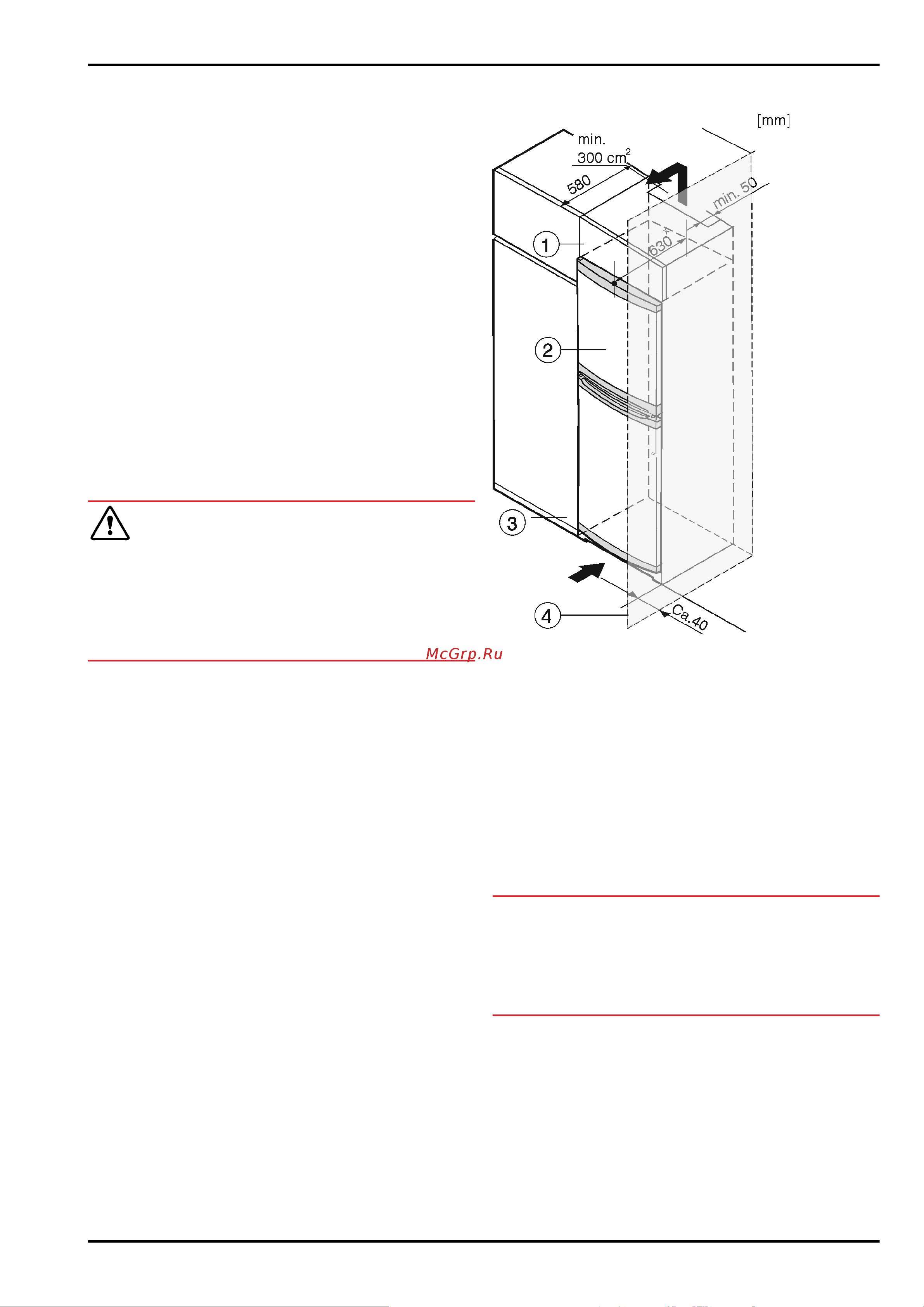

Fig. 8
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стена
x
В устройствах, в комплект поставки которых входят
пристенные распорки, размер увеличивается на 35 мм
(см. 4.2 Установка устройства) .
Устройство может быть окружено кухонными шкафами.
Чтобы уравнять устройство
Fig. 8 (2)
по высоте с кухонной
стенкой, можно установить над устройством дополни-
тельный шкафчик
Fig. 8 (1)
.
При комбинировании с кухонными шкафами (глубина
макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом
Fig. 8 (3)
. Устройство
выступает сбоку на 34 мм
x
и по центру на 50 мм
x
относи-
тельно передней стенки кухонного шкафа.
ВНИМАНИЕ
Опасность повреждения из-за перегрева в результате
недостаточной вентиляции!
Если вентиляция слабая, то компрессор может быть
повреждён.
u
Следите за обеспечением достаточной вентиляции.
u
Соблюдайте требования к вентиляции.
Требования к вентиляции:
-
На задней стенке дополнительного шкафчика должен
быть вентиляционный канал глубиной не менее 50 мм
по всей ширине этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
