Samsung AR12TXHQASINUA [20/61] Аксессуары
![Samsung AR12TXHQASINUA/AR12TXHQASIXUA [20/61] Аксессуары](/views2/1861125/page20/bg14.png)
19
Руководство по
эксплуатации /
Руководство по
установке

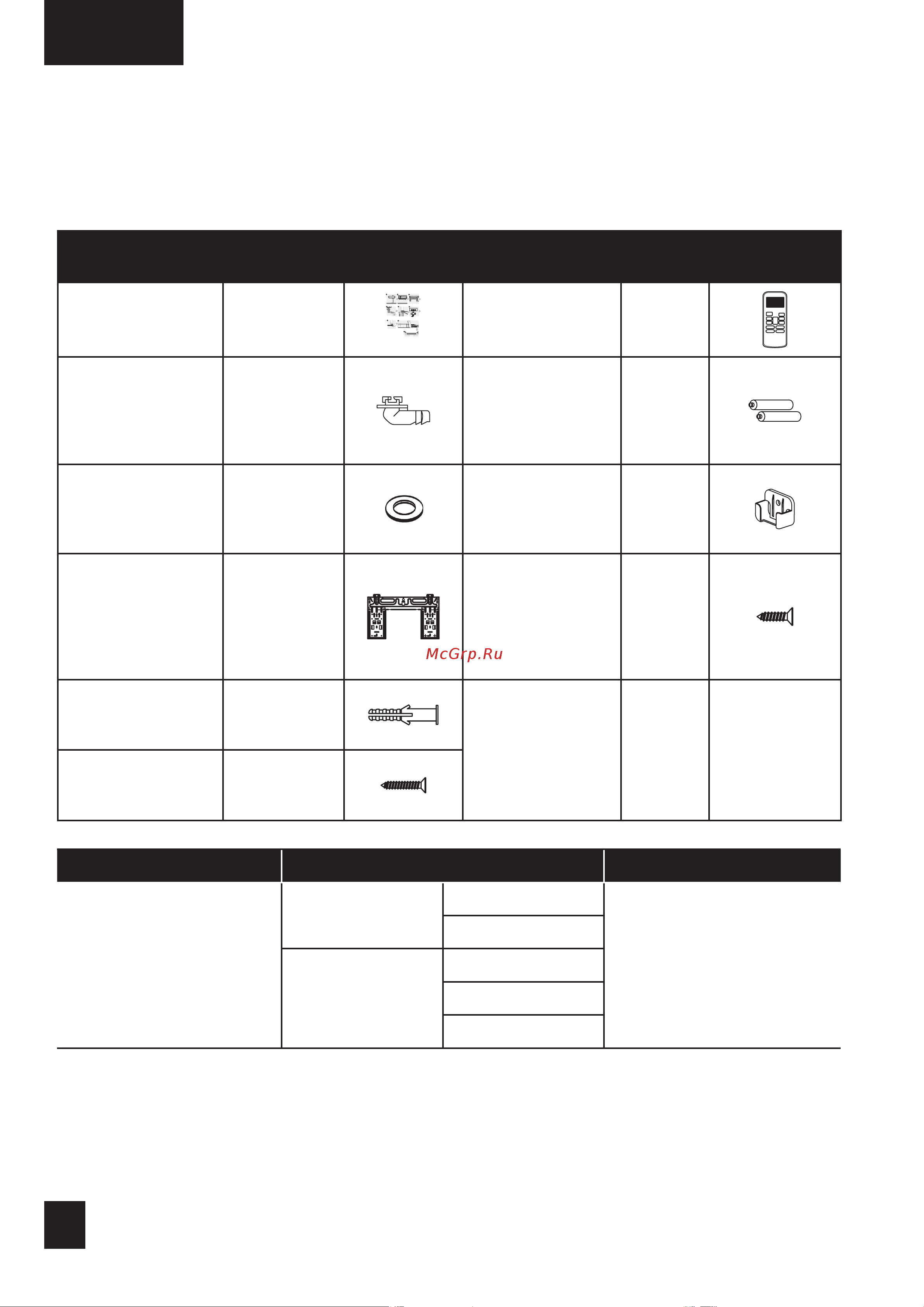

Аксессуары
Система кондиционирования воздуха поставляется со следующими аксессуарами.
Используйте все установочные детали и аксессуары для установки кондиционера.
Неправильная установка может привести к утечке воды, поражению электрическим
током и возгоранию, а также к выходу оборудования из строя. Предметы, не входящие в
комплект поставки кондиционера, необходимо приобретать отдельно.
Наименование
аксессуаров
Кол-во (шт.) Форма
Наименование
аксессуаров
Кол-во
(шт.)
Форма
Ручной 2-3
1
2
3
4
12cm
(4.75in)
2.3m (90.55in)
12cm
(4.75in)
15cm (5.9in)
STEP
8
4
5
6
7
8
9
Пульт
дистанционного
управления
1
Сливное
соединение
(для моделей с
охлаждением и
обогрева)
1 Аккумулятор 2
Уплотнение
(для моделей
охлаждения и
обогрева)
1
Держатель пульта
дистанционного
управления (при
необходимости)
1
Крепежная панель 1
Крепежный
винт для
держателя пульта
дистанционного
управления (при
необходимости)
2
Анкер
5~8
(в зависимости
от моделей)
Крепежный
винт монтажной
пластины
5~8
(в зависимости
от моделей)
Название Форма Количество (шт)
Узел соединительной
трубы
Жидкостная
сторона
ø6.35 (1/4 дюйма)
Детали вы должны
приобрести отдельно.
Проконсультируйтесь с
дилером о правильном
размере трубы приобретенного
кондиционера.
ø9.52 (3/8 дюйма)
Газовая сторона
ø9.52 (3/8 дюйма)
ø12.7 (1/2 дюйма)
ø15,88 (5/8 дюйма)
