Разметка и установка

 Вертикальную осевую линию до потолка либо до верхней точки вытяжки.

 Горизонтальную линию

A на расстоянии 920-1020 мм от поверхности плиты.

 Горизонтальную линию

на расстоянии X мм над линией А (см. таблицу). Высота Х

зависит от длины, на которую вам нужно растянуть кожух воздуховода.

 Горизонтальную линию C на расстоянии 190 мм под линией A.

Разметьте следующие линии, как показано на рис.1:

Отметьте следующие точки:

 Точки (1) на горизонтальной линии A, на ее пересечении с осевой линией и 80 мм

вправо и влево от нее.

 Точки (2) на вертикальной линии B, на расстоянии 40 мм вправо и влево от осевой

линии.

 Точки (3) на горизонтальной линии C, на расстоянии 170 мм вправо и влево от осевой

линии.

 Убедитесь, что все точки выровнены по уровню в горизонтальной плоскости.

Установите кронштейны:

нии A.

 Закрепите кронштейн 21 двумя саморезами 10 (5 x 50) на горизонтальной линии B.

 Просверлите в отмеченных точках отверстия сверлом или буром ɸ10 мм.

 Установите дюбели 11 в отверстия.

 Закрепите кронштейн 20 тремя саморезами 10 (5 x 50) на горизонтальной ли

 Подвесьте корпус вытяжки на кронштейн 20.

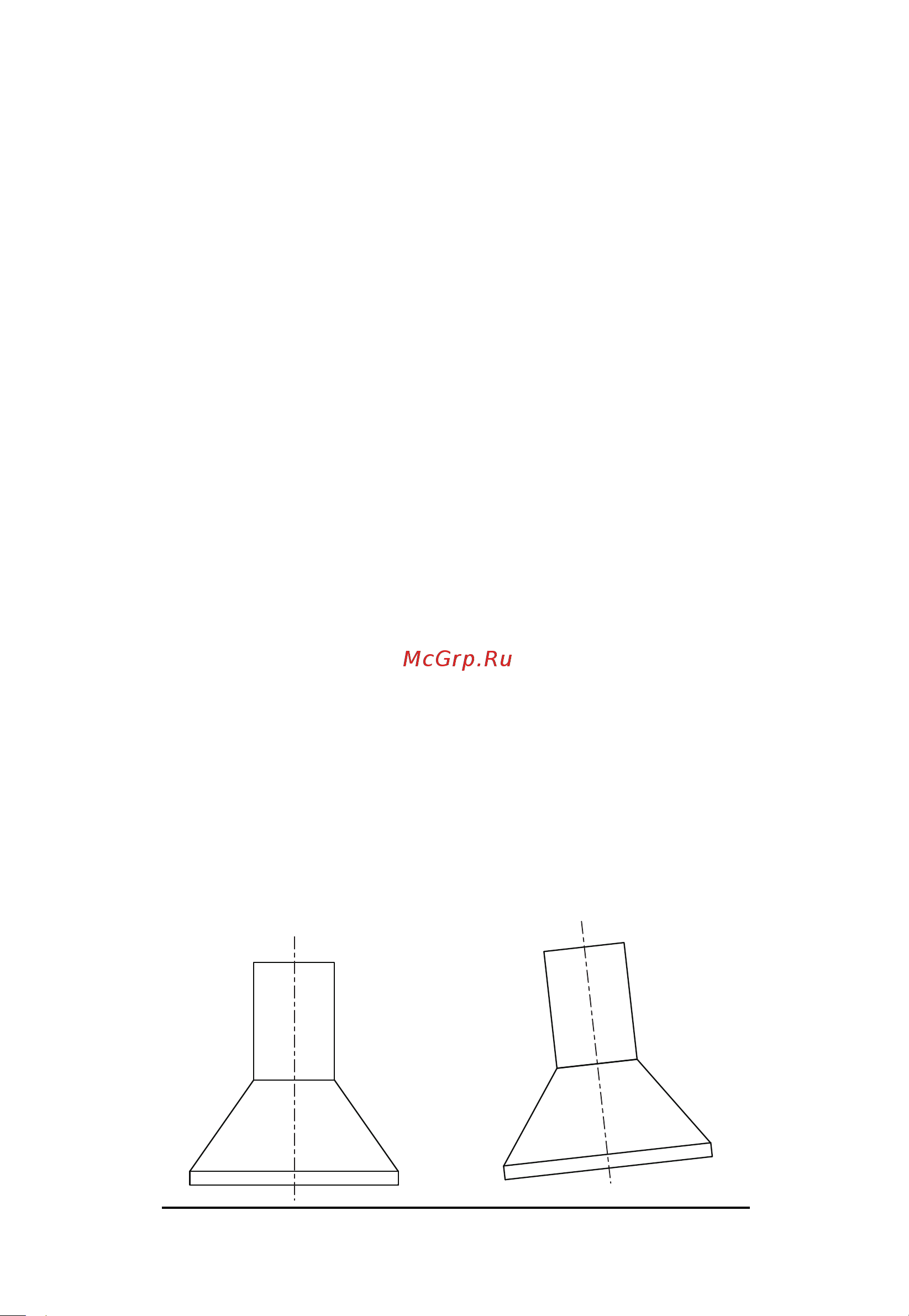

 Убедитесь, что вытяжка висит ровно в горизонтальной плоскости (рис.2)

 Снимите металлический фильтр, ввинтите саморезы 10 в дюбели 11 в точках (3).

Правильно

Неправильно

Рис.2
