5 Устройство и работа
28
5 Устройство и работа
5.1 Область применения
Используйте прибор только по назначению, см. главу Безопасность,
Применение по назначению.
5.2 Описание функций
Необходимая для осуществления уплотнения вибрация создается
эксцентриком (9), прочно соединенным с плитой основания (10). Данный
эксцентрик (8) сконструирован в виде центрального вибратора,
осуществляющего целенаправленные вибрации.

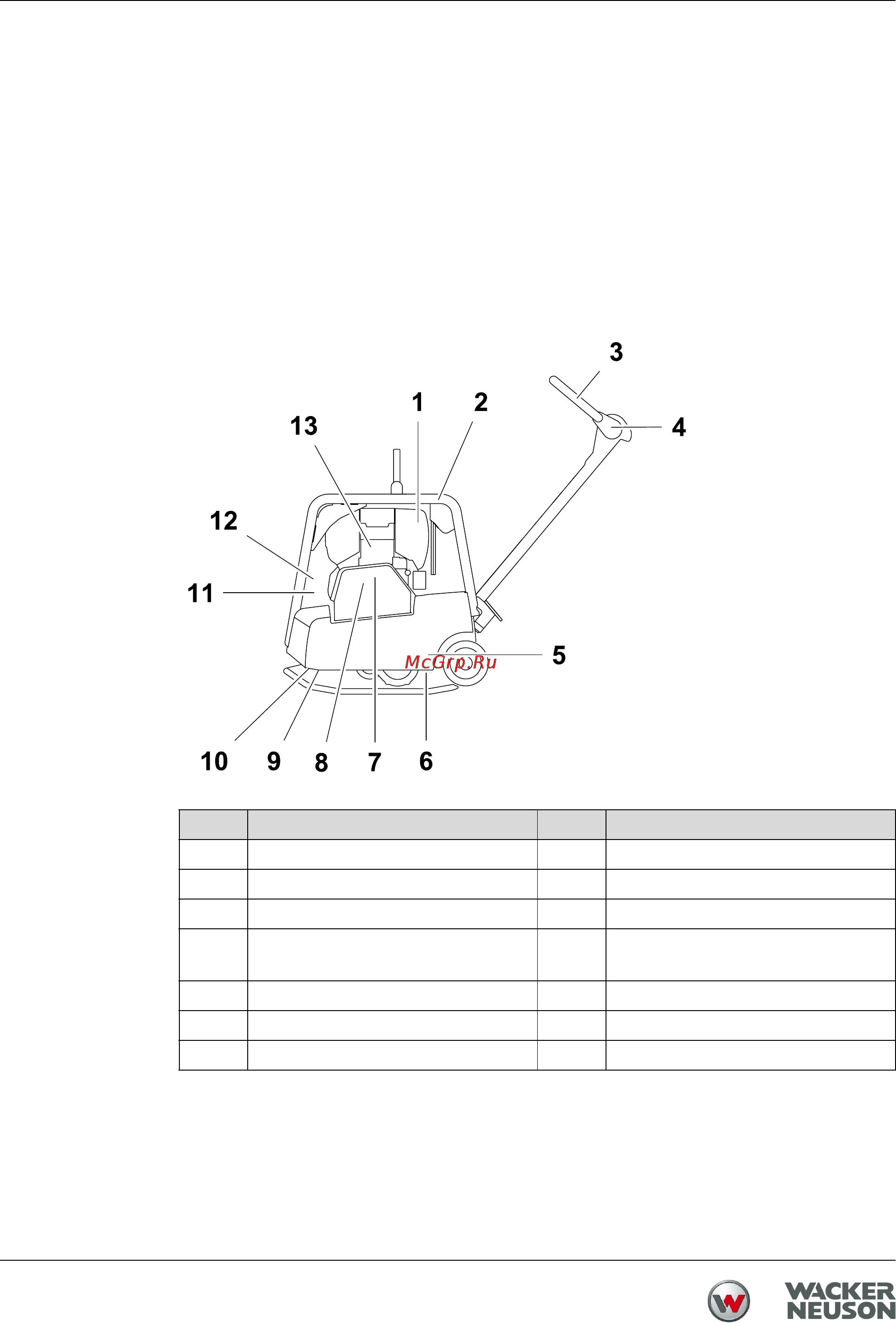

Поз. Наименование Поз. Наименование
1 Воздушный фильтр 8 Клиновoй ремeнь эксцентрикa
2 Ручка газа 9 Эксцентрик
3 Рукоятка управления 10 Плита основания
4 Оголовок направляющей
рукоятки
11 Аккумуляторная батарея
5 Верхняя масса 12 Стартер
6 Резиновый амортизатор 13 Приводной двигатель
7 Центробежная муфта
