9 Техобслуживание
52
9.2.9 Подтяжка клинового ремня эксцентрика
1. Установите агрегат прямо на ровной поверхности.
2. Отключите двигатель.
3. Дайте агрегату остыть.
4. Снимите кожух клинового ремня.
5. Отвинтите болты на диске клиноременном шкиве двигателя и
демонтируйте внешнюю половину клиноременного шкива.
6. Выньте необходимое число промежуточных дисков (как правило,
достаточно вынуть один диск).
7. Установите снятые промежуточные диски
на наружных сторонах
половины клиноременного шкива.
8. Зафиксируйте половину клиноременного шкива и затяните его 3-мя
болтами, каждый с усилием в 10 Нм.
Указание: При этом покручивайте половину клиноременного шкива,

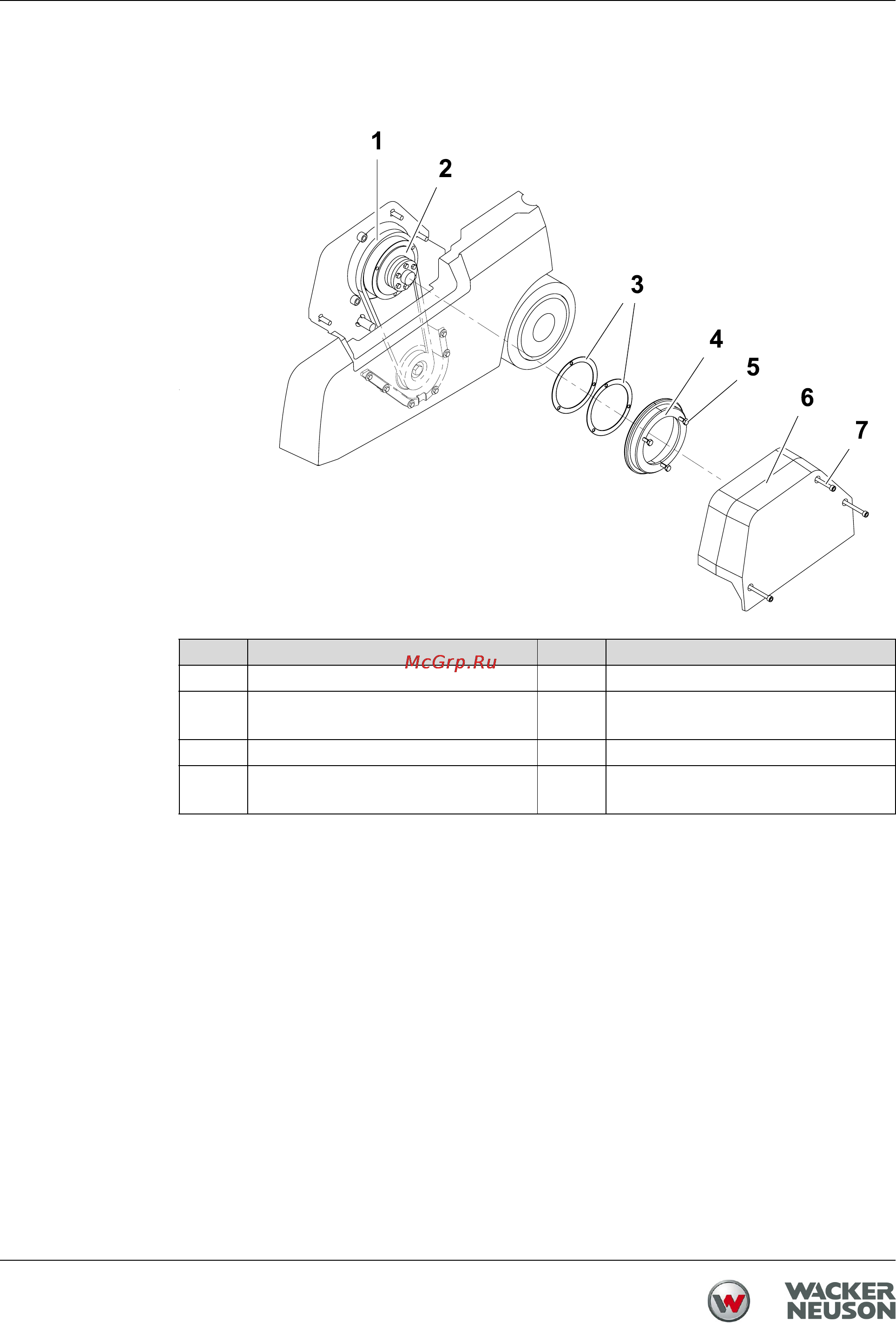

Поз. Наименование Поз. Наименование
1 Клиновой ремень 5 Винт (3 шт.)
2 Диск клинового ремня
двигателя
6 Защитный кожух клинового
ремня
3 Диск 7 Винт (3 шт.)
4 Половина клиноременного
шкива
