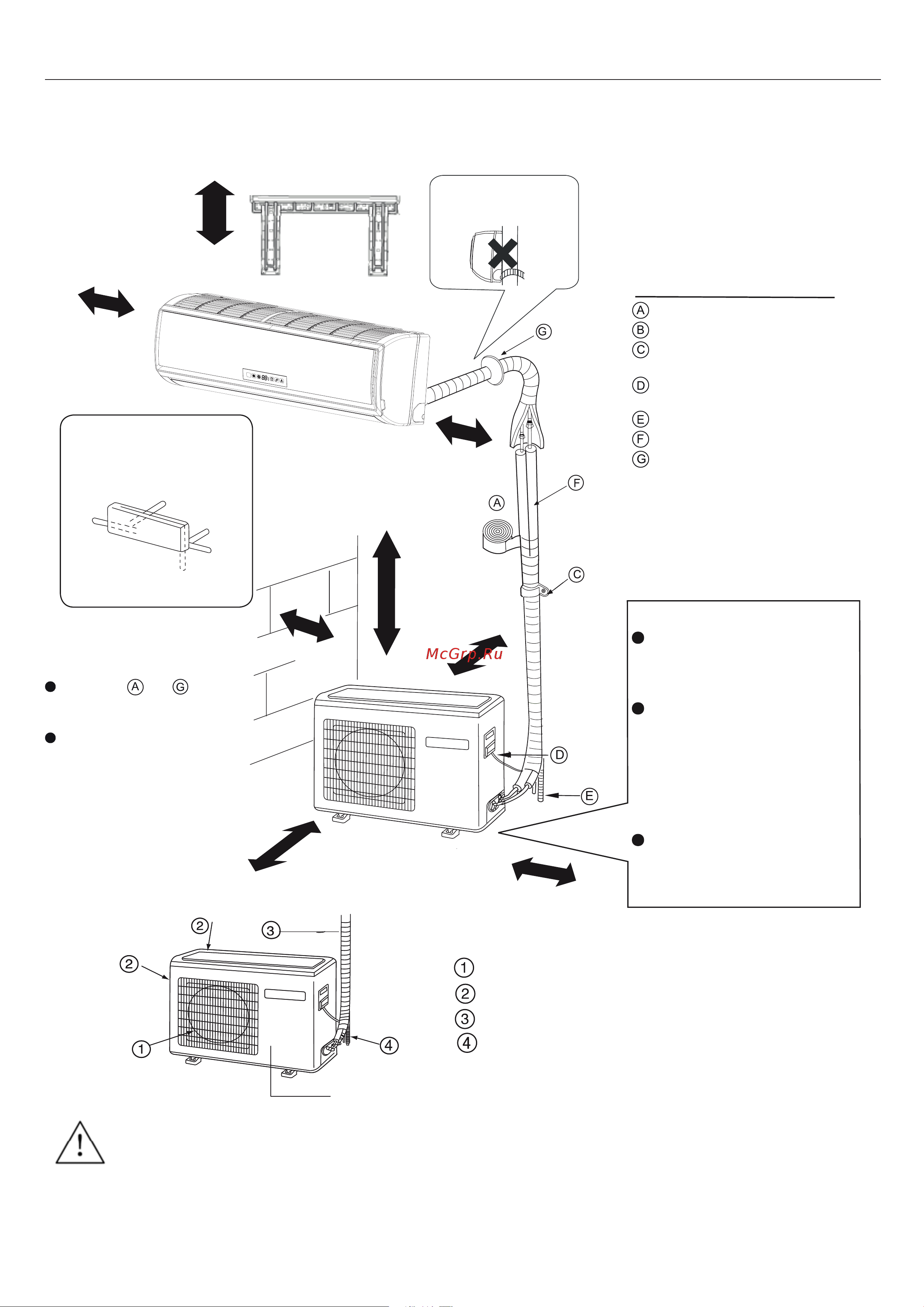

Tashqi va ichki bloklarni ulash uchun simlar diagrammasi
Tizim R32 xladagentida ishlashga mo'ljallangan.
Ichki bloklarni o'rnatish bo'yicha ko'rsatmalar uchun jihoz bilan birga kelgan o'rnatish qo'llanmasiga qarang
(diagramma devorga o'rnatilgan ichki blokga tegishli).
Chap tomondagi kondensat otvodidan foydalanganda, ikki tomoni ochiq teshik
borligiga ishonch hosil qiling.
Faqat ma'lumot uchun mo'ljallangan rasmlarda jihozning tahminiy ko'rinishi berilgan
bo'lib, haqiqiy qurilmadan farq qilishi mumkin.
15 sm
dan ortiq
10 sm
dan ortiq
Drenaj shlangining
ko'tarilishiga yo'l qo'ymang
Quvurlar uchun ixtiyoriy
qo'shimcha aksessuarlar
Finish lentasi
Izolyatsiya qiluvchi yopishqoq lenta
Qo'llab-quvvatlash (L.S) quvur
liniyasi vintlar bilan
Ichki va tashqi qurilmalar
o'rtasidagi elektr aloqasi
Drenaj shlangi
Issiqlik izolatsiyasi
Quvur teshigi qopqog'i
10 sm
dan ortiq
Birlashtiruvchi
quvurlar yondashuv
variantlari
Chapdan
Pastdan
O'ng
tomonda
Orqada chap
tomonda
Orqa o'ng
tomondan
Rasmdagi dan gacha
bo'lgan belgi aksessuar
raqamidir.
Ichki birlik va zamin yuzasi
orasidagi masofa kamida
2 m bo'lishi kerak.
20 sm dan ortiq
60 sm
dan ortiq
Kompressor (blok ichida)
30 sm dan ortiq
20 sm
dan ortiq
25 sm dan ortiq
HAVONING CHIQISHI
HAVONI SO'RIB OLISH
QUVURLAR VA KABELLARNI ULASH
DRENAJ SHLANGI
Tashqi blokni poydevor poydevoriga
qo'ying va uni ankraj murvatlari
(10 mm) bilan tegishli yong'oq
va rondelalar bilan mahkamlang.
Jihozni devor yoki tom yuzasiga
o'rnatayotganda, stendni mahkam
o'rnating. Agar zilzilalar va kuchli
shamollar tufayli tashqi blokning
qulashi yoki ag'darilishi xavfi mavjud
bo'lsa, uni ankraj murvatlari, qalin
metall sim yoki boshqa usul bilan
mahkamlang.
Shovqin va tebranishlarni kamaytirish
uchun tashqi blok kauchuk tebranish
moslamalariga yoki prujinali tebranish
izolyatorlariga o'rnatilishi kerak.
Tashqi blokni mahkamlash
