Действия

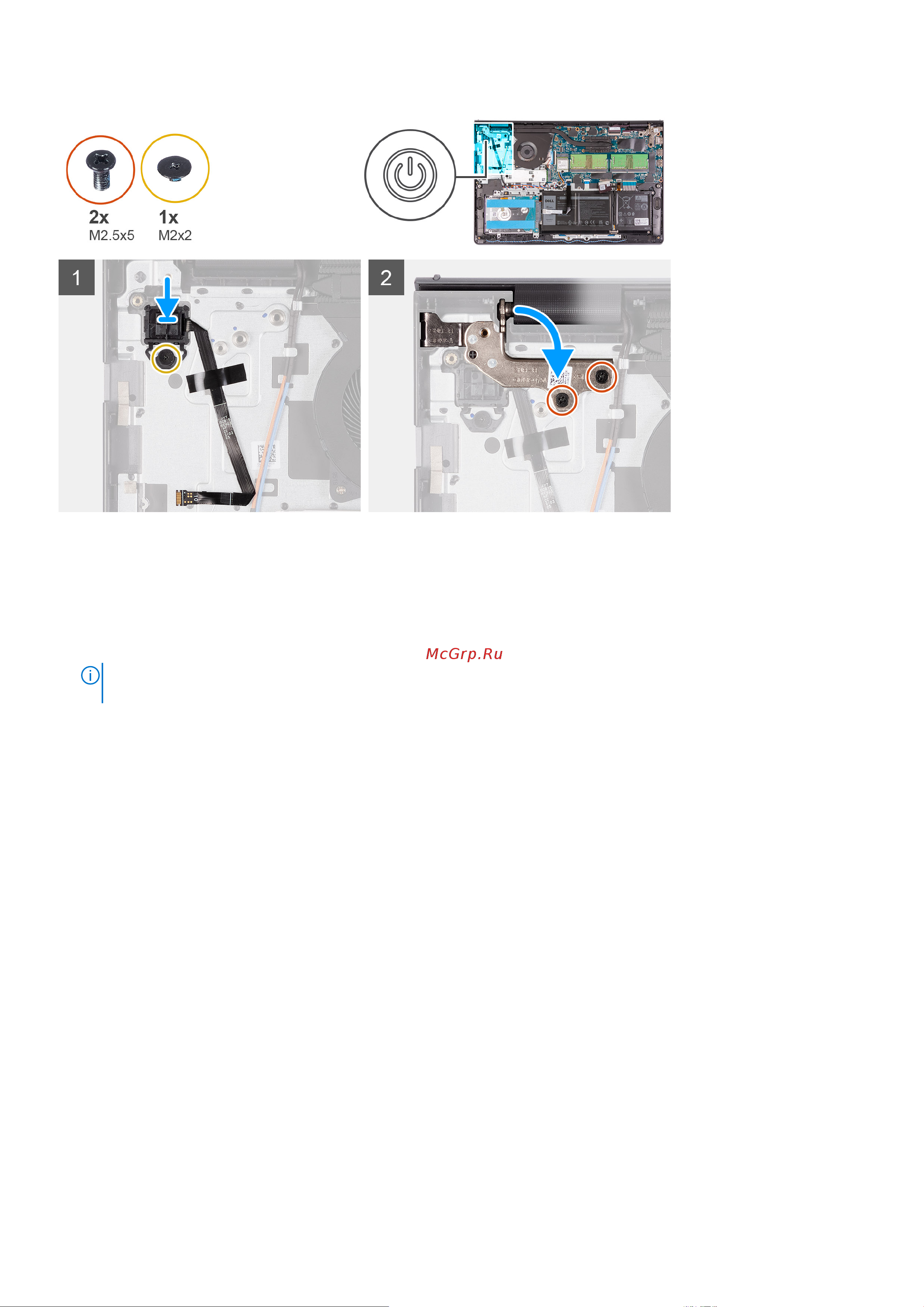

1. С помощью направляющих штырей поместите кнопку питания со сканером отпечатков пальцев в соответствующее
гнездо на опорной панели и клавиатуре в сборе.
2. Вкрутите обратно винт (M2x2), чтобы прикрепить кнопку питания со сканером отпечатков пальцев к опорной панели и
клавиатуре в сборе.
3. Приклейте FFC-кабель сканера отпечатков пальцев к опорной панели и клавиатуре в сборе.
ПРИМЕЧАНИЕ: Согните FFC-кабель сканера отпечатков пальцев и совместите его с меткой в правой части кнопки
питания, а затем совместите белую линию на FFC-кабеле с меткой на опорной панели и клавиатуре в сборе.
4. Закройте шарнир дисплея.
5. Заверните два винта M2,5x5, которые прикрепляют петлю дисплея к опорной панели и клавиатуре в сборе.
Следующие действия
1. Установите плату ввода-вывода.
2. Установите плату беспроводной сети.
3. Установите нижнюю крышку.
4. Установите карту памяти SD.
5. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Дисплей в сборе
Снятие дисплея в сборе
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту памяти SD.
3. Снимите нижнюю крышку.
4. Извлеките плату беспроводной сети.
44 Извлечение и установка компонентов
