Dell Vostro 3515-5524 [58/91] Панель дисплея
![Dell Vostro 3515-5524 [58/91] Панель дисплея](/views2/1864463/page58/bg3a.png)
Панель дисплея
Снятие панели дисплея
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту памяти SD.
3. Снимите нижнюю крышку.
4. Извлеките плату беспроводной сети.
5. Снимите дисплей в сборе.
6. Снимите лицевую панель дисплея.
Об этой задаче

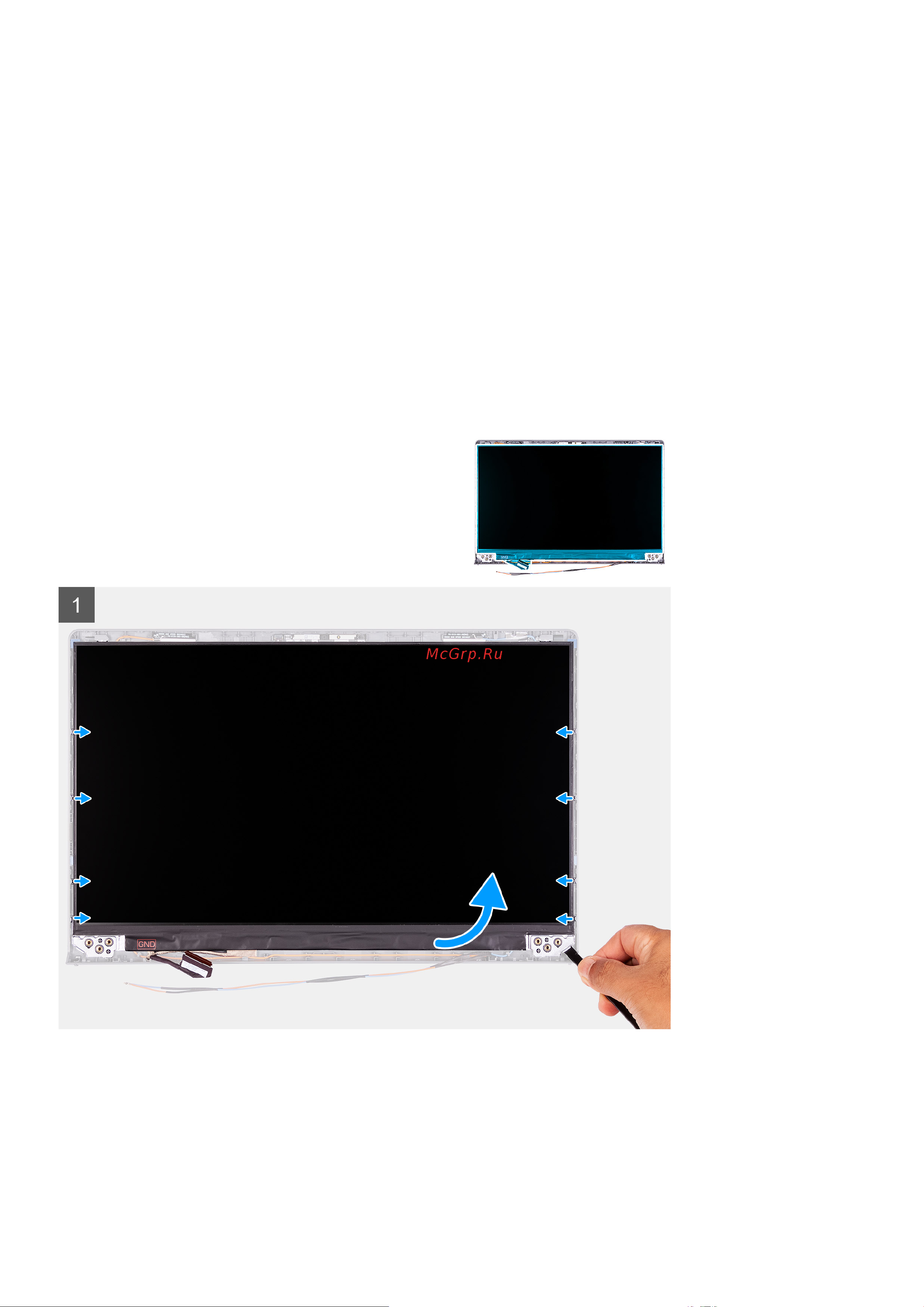

На следующих рисунках показано расположение панели дисплея и проиллюстрирована процедура снятия.
58 Извлечение и установка компонентов
