Dell Vostro 3515-5524 [66/91] Извлечение системной платы
![Dell Vostro 3515-5524 [66/91] Извлечение системной платы](/views2/1864463/page66/bg42.png)
Системная плата
Разъемы на системной плате

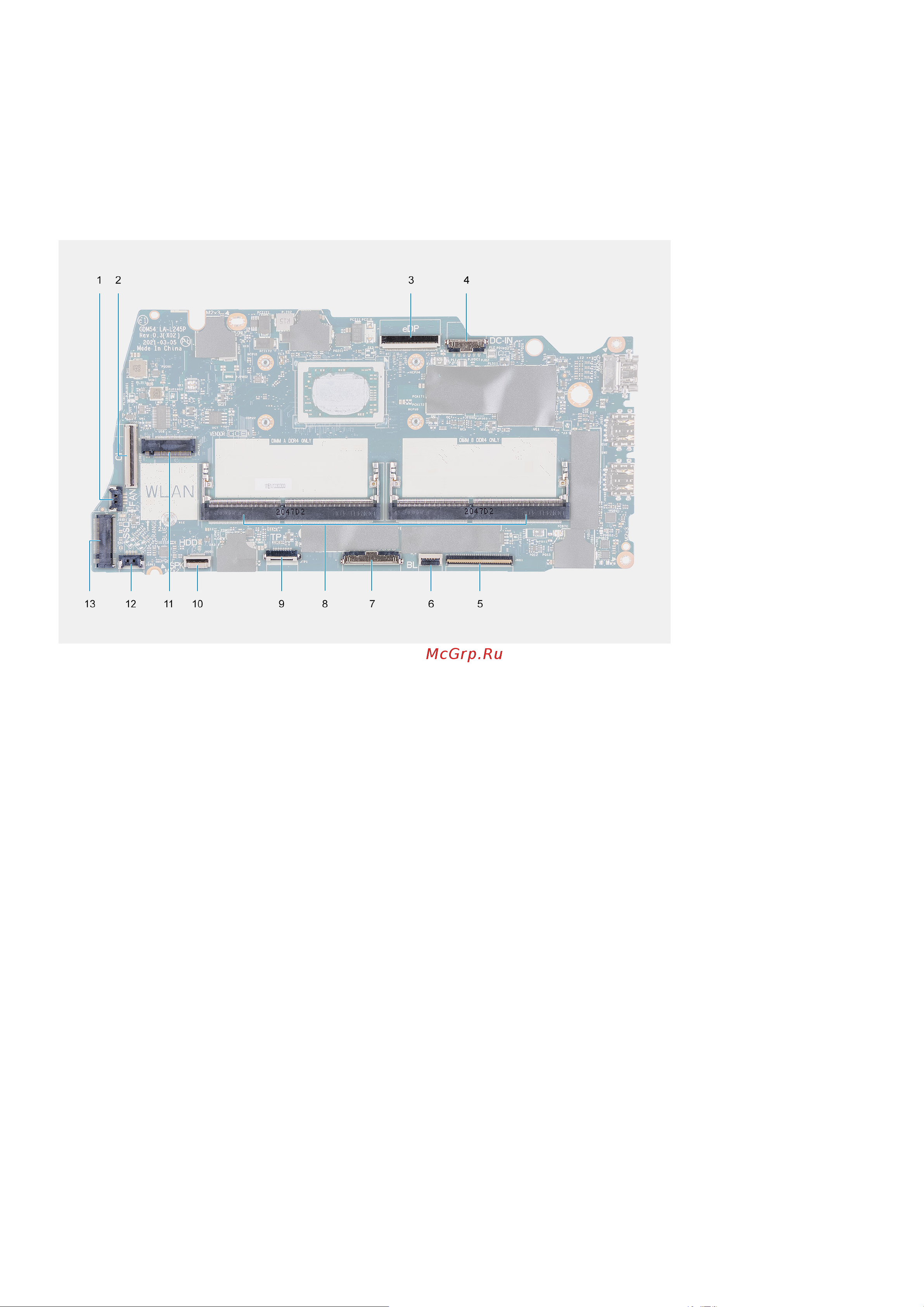

На следующем рисунке показаны различные разъемы на системной плате.
1.
Разъем вентилятора
2. Разъем шлейфа платы ввода-вывода
3. разъем eDP
4. Разъем порта входного постоянного тока
5. Разъем шлейфа клавиатуры
6. Разъем шлейфа подсветки
7. Разъемы для модулей памяти
8. Разъем аккумулятора
9. Разъем шлейфа тачпада
10. Разъем шлейфа жесткого диска
11. разъем WLAN
12. Разъем кабеля динамика
13. Разъем твердотельного накопителя
Извлечение системной платы
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту памяти SD.
3. Снимите нижнюю крышку.
4. Извлеките батарею.
5. Извлеките твердотельный накопитель M.2 2230.
6. Извлеките твердотельный накопитель M.2 2280.
7. Извлеките модули памяти.
8. Извлеките вентилятор.
9. Извлеките радиатор.
66 Извлечение и установка компонентов
