Действия

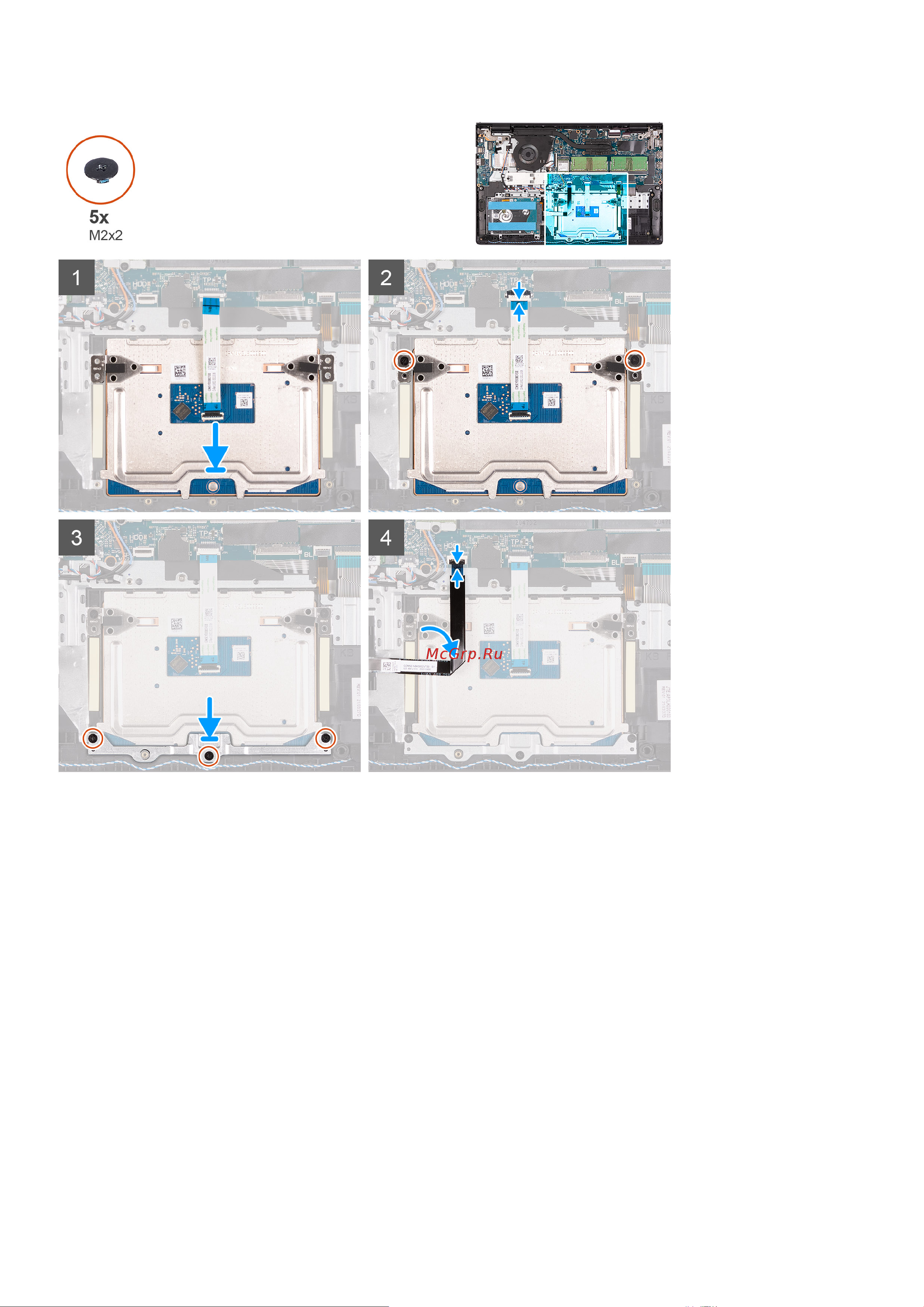

1. Вставьте тачпад в гнездо на опорной панели и клавиатуре в сборе.
2. Совместите резьбовые отверстия на тачпаде с резьбовыми отверстиями на опорной панели и клавиатуре в сборе.
3. Вкрутите обратно два винта (M2x2), чтобы прикрепить тачпад к опорной панели и клавиатуре в сборе.
4. Подсоедините FFC-кабель тачпада к разъему на системной плате и закройте защелку.
5. Установите держатель на тачпад.
6. Совместите резьбовые отверстия на держателе тачпада с резьбовыми отверстиями на опорной панели и клавиатуре в
сборе.
7. Вкрутите обратно три винта (M2x2), чтобы прикрепить держатель тачпада к опорной панели и клавиатуре в сборе.
8. Подключите кабель жесткого диска к разъему на системной плате.
Следующие действия
1. Установите аккумулятор.
2. Установите нижнюю крышку.
3. Установите карту памяти SD.
4. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Извлечение и установка компонентов 65
