Действия
1. Положите панель дисплея и дисплей в сборе на чистую и ровную поверхность.
2. Подсоедините кабель дисплея к разъему на панели дисплея и закройте защелку.
3. Приклейте ленту, чтобы зафиксировать защелку разъема кабеля дисплея на панели дисплея.

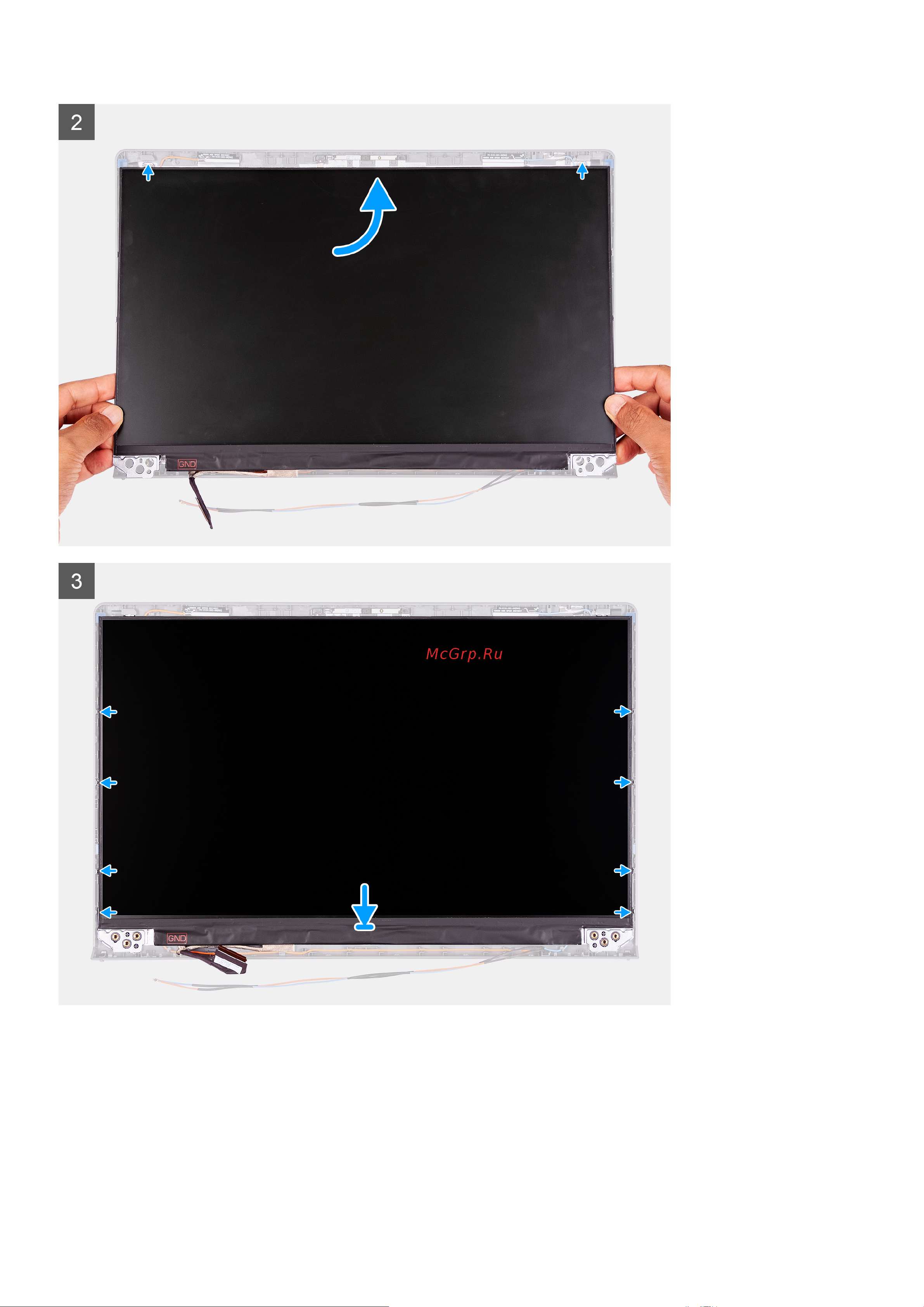

4. Приподнимите и поверните панель дисплея, затем поместите ее на дисплей в сборе.
5. Установите лицевую панель дисплея на дисплей в сборе.
6. Совместите выступы на рамке дисплея с пазами на дисплее в сборе.
Извлечение и установка компонентов 61
