Установка твердотельного накопителя 2230 в первый разъем

M.2

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

ПРИМЕЧАНИЕ: Твердотельные диски хрупкие. Соблюдайте осторожность при обращении с твердотельным диском.

ПРИМЕЧАНИЕ: В зависимости от заказанной конфигурации ваш компьютер может поддерживать твердотельный

накопитель 2230 или 2280 в первом разъеме M.2.

ПРИМЕЧАНИЕ: Эта процедура относится только к установке твердотельного накопителя 2230 в первый разъем M.2.

ПРИМЕЧАНИЕ: Перед установкой твердотельного накопителя 2230 или 2280 убедитесь, что крепежная скоба

расположена правильно. Дополнительные сведения см. в разделе Установка крепежной скобы твердотельного

накопителя.

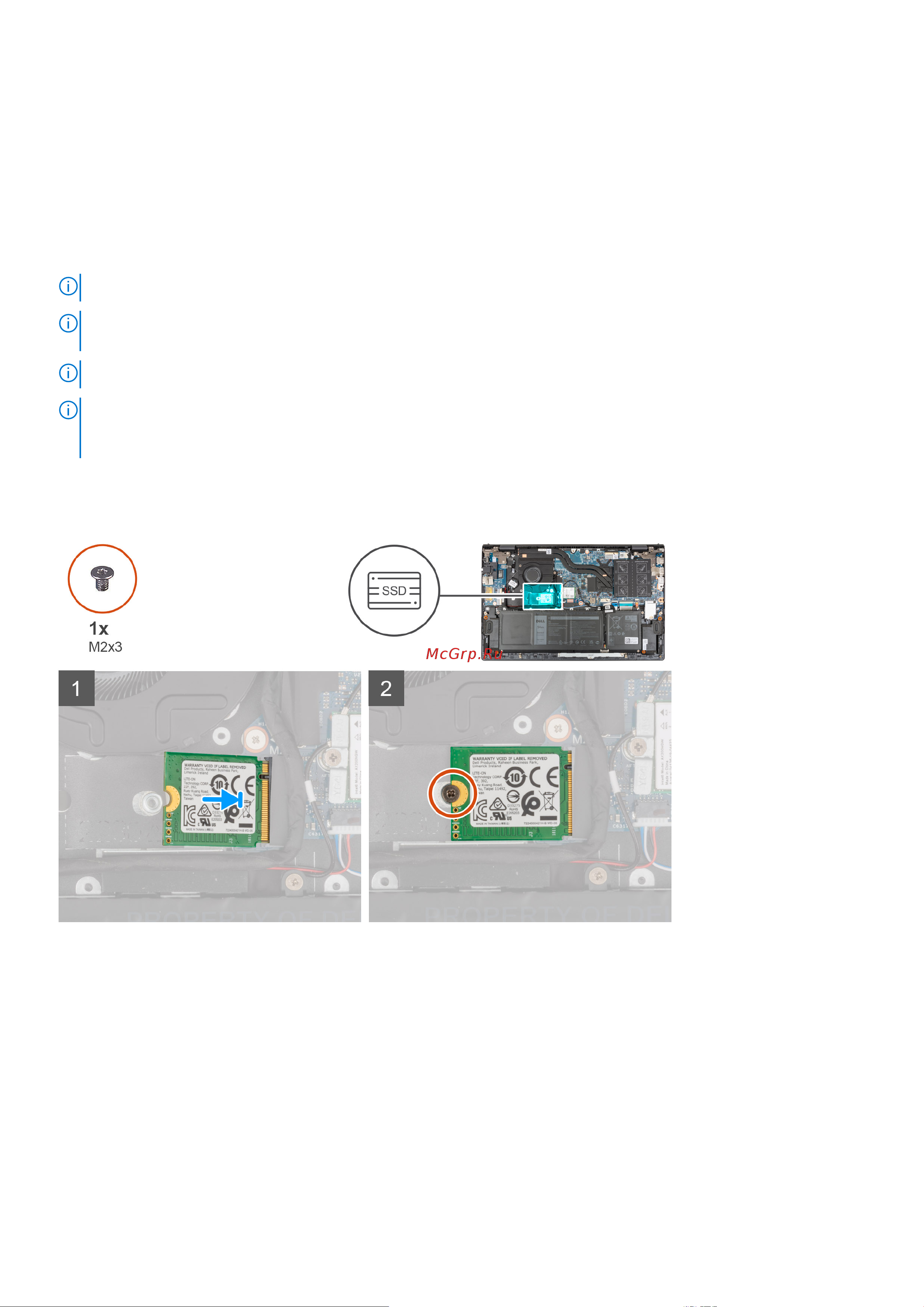

На следующем рисунке показано расположение твердотельного накопителя 2230, установленного в слот 1 M.2, и

представлена процедура установки.

Действия

1. Совместите выемку на твердотельном накопителе 2230 с выступом на слоте для твердотельного накопителя.

2. Плотно вставьте твердотельный накопитель 2230 в слот для твердотельного накопителя под углом.

3. Совместите отверстие для винта на твердотельном накопителе с отверстием для винта на упоре для рук и клавиатуре

в сборе.

4. Вкрутите обратно винт (M2x3), чтобы прикрепить твердотельный накопитель 2230 к опорной панели и клавиатуре в

сборе.

Следующие действия

1. Установите нижнюю крышку.

2. Выйдите из режима обслуживания.
