Dell Vostro 5510-5647 [48/89] Снятие сенсорной панели

Следующие действия

1. Установите нижнюю крышку.

2. Выйдите из режима обслуживания.

3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Сенсорная панель

Снятие сенсорной панели

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките батарею.

Об этой задаче

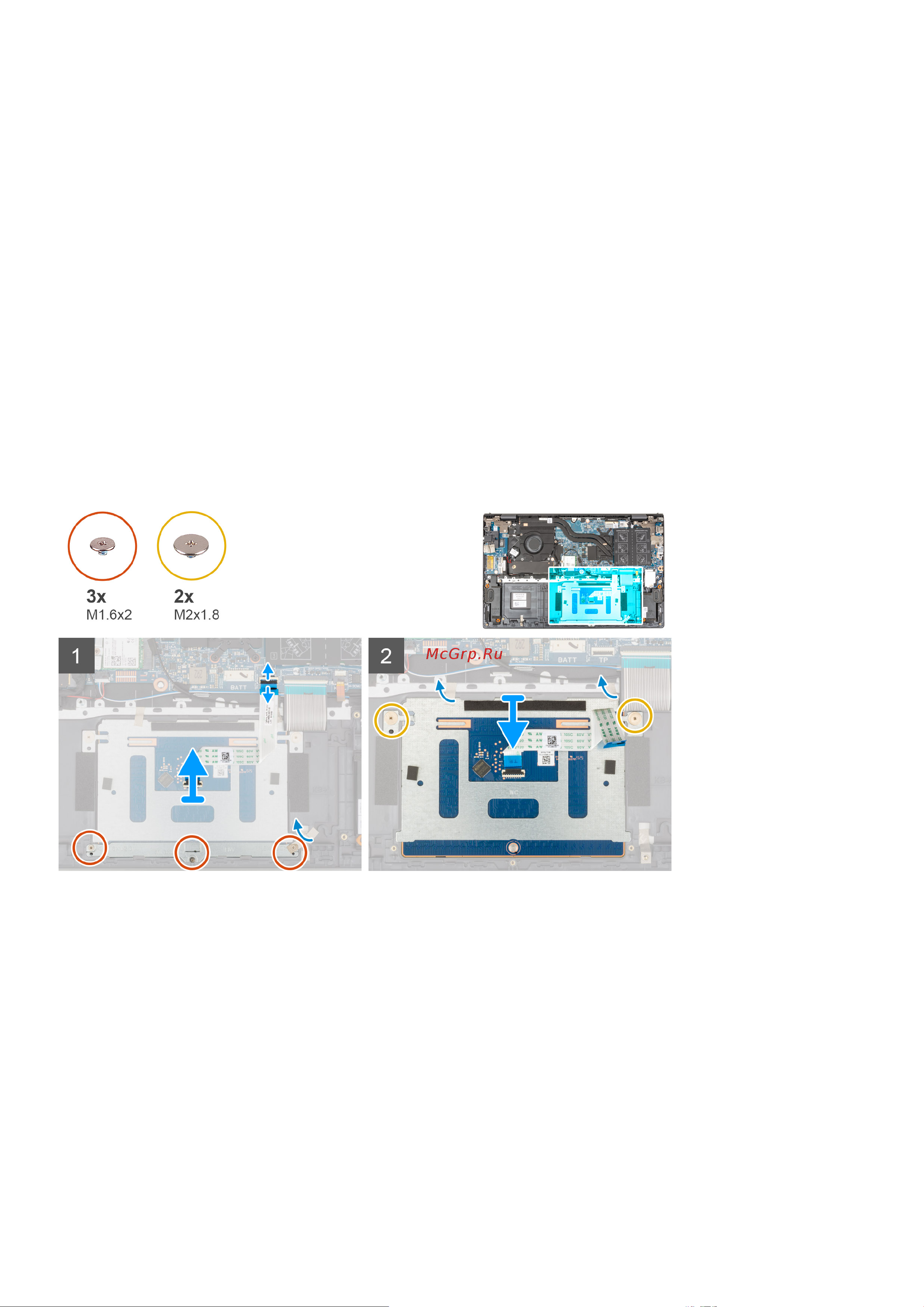

На следующем рисунке показано расположение тачпада и проиллюстрирована процедура снятия.

Действия

1. Откройте защелку и отсоедините кабель сенсорной панели от системной платы.

2. Открутите три винта (M1,6x2), которыми держатель сенсорной панели крепится к упору для рук и клавиатуре в сборе.

3. Отклейте ленту, которая фиксирует консоль сенсорной панели на упоре для рук и клавиатуре в сборе.

4. Снимите держатель тачпада с опорной панели и клавиатуры в сборе.

5. Открутите два винта (M2x1,8), которыми сенсорная панель крепится к упору для рук и клавиатуре в сборе.

6. Отделите ленты, которыми тачпад крепится к упору для рук и клавиатуре в сборе.

7. Снимите тачпад вместе с его кабелем с опорной панели и клавиатуры в сборе.

Установка сенсорной панели

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

48 Извлечение и установка компонентов
