Действия

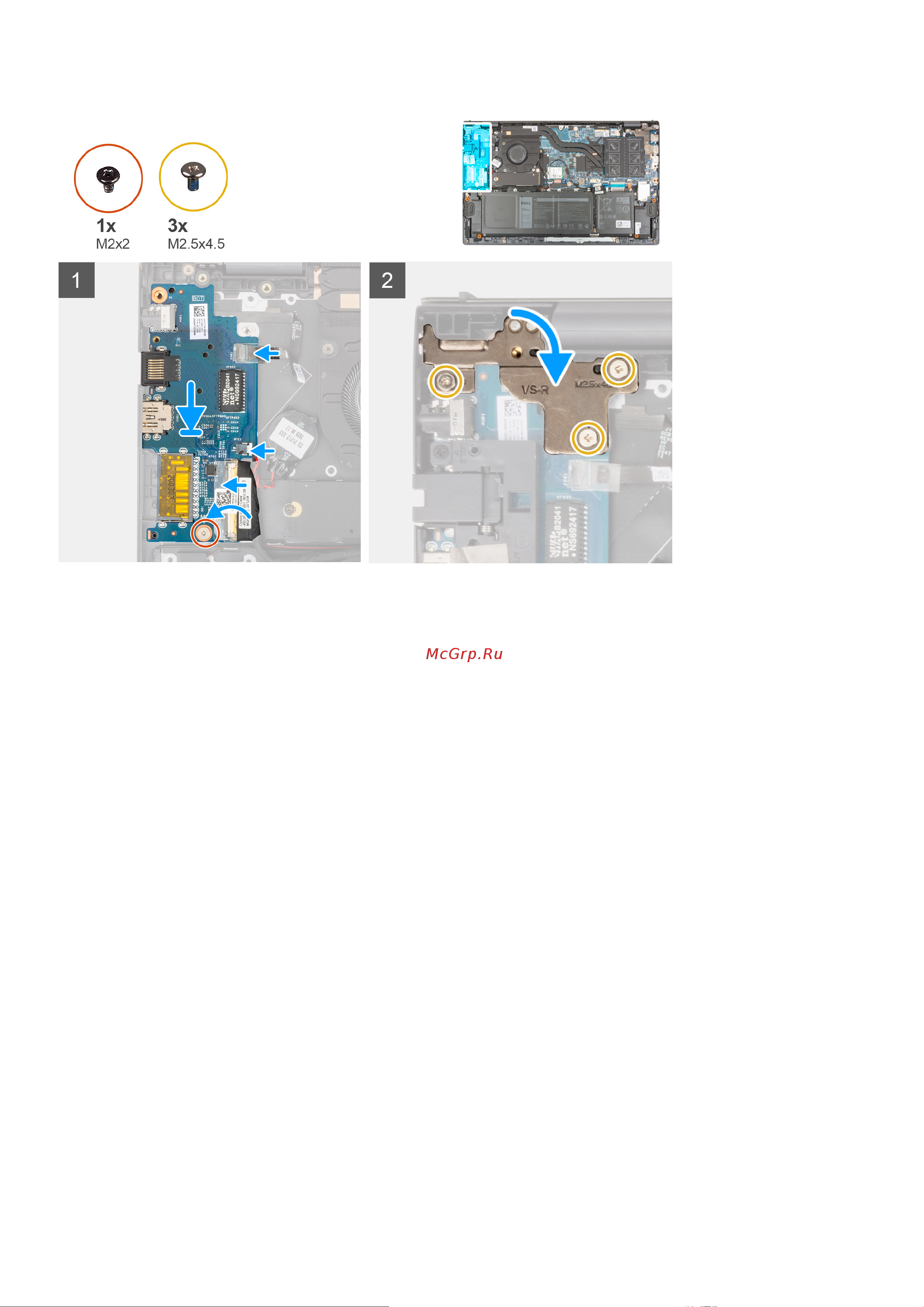

1. Вставьте плату ввода-вывода в разъем на опорной панели и клавиатуре в сборе.
2. Совместите резьбовое отверстие на плате ввода-вывода с резьбовым отверстием на опорной панели и клавиатуре в
сборе.
3. Вкрутите обратно винт (M2x2), чтобы прикрепить плату ввода-вывода к опорной панели и клавиатуре в сборе.
4. Подсоедините кабель кнопки питания с опциональным сканером отпечатков пальцев к разъему на плате ввода-вывода
и закройте защелку, чтобы зафиксировать кабель.
5. Подсоедините кабель батарейки типа «таблетка» к плате ввода/вывода.
6. Подсоедините кабель платы ввода-вывода к самой плате и закройте защелку, чтобы зафиксировать кабель.
7. Приклейте ленту, с помощью которой кабель платы ввода-вывода крепится к плате ввода-вывода.
8. Закройте левый шарнир дисплея.
9. Заверните три винта (M2,5х4,5), чтобы прикрепить левый шарнир дисплея к опорной панели и клавиатуре в сборе.
Следующие действия
1. Установите скобу сетевого порта.
2. Установите нижнюю крышку.
3. Выйдите из режима обслуживания.
4. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Динамики
Извлечение динамиков
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Войдите в режим обслуживания.
3. Снимите нижнюю крышку.
Извлечение и установка компонентов 45
