Dell Vostro 5510-5647 Инструкция по эксплуатации онлайн [60/89] 787907
![Dell Vostro 5510-5647 Инструкция по эксплуатации онлайн [60/89] 787907](/views2/1864464/page60/bg3c.png)
ПРИМЕЧАНИЕ: Замена системной платы удаляет любые изменения, внесенные в BIOS с помощью программы
настройки BIOS. Вы должны сделать необходимые изменения снова после замены системной платы.

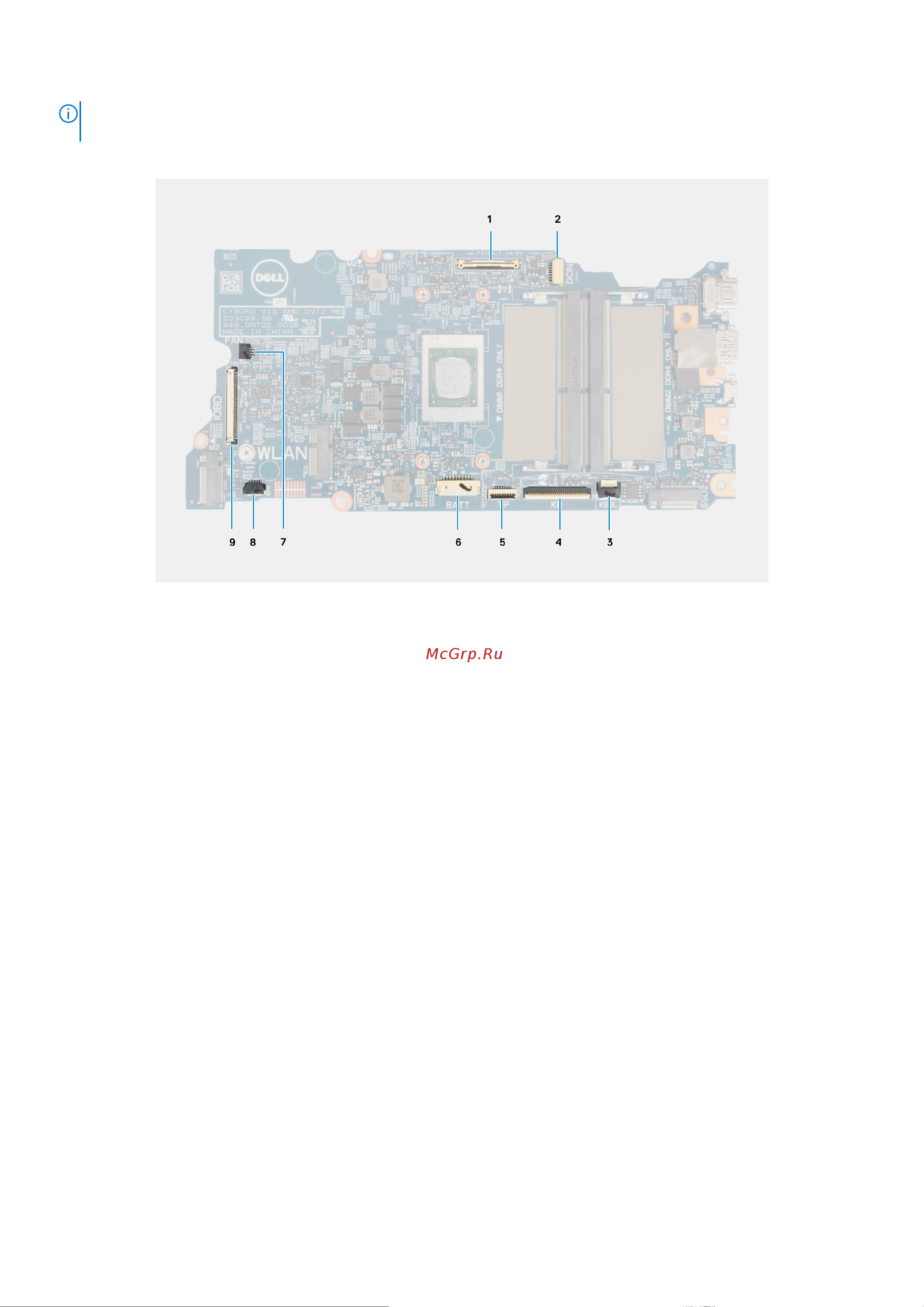

На следующем рисунке показаны разъемы на системной плате.
Рисунок 2. Разъемы на системной плате
1. Разъем кабеля дисплея
2. Разъем кабеля порта адаптера питания
3. Разъем кабеля подсветки клавиатуры
4. Разъем кабеля клавиатуры
5. Разъем кабеля тачпада
6. Разъем кабеля аккумулятора
7. Разъем кабеля вентилятора
8. Разъем кабеля динамика
9. разъем кабеля платы ввода-вывода
На следующем рисунке показано расположение системной платы и проиллюстрирована процедура установки.
60 Извлечение и установка компонентов
