Dell Inspirion 7700-2553 [18/70] Жесткий диск

Действия

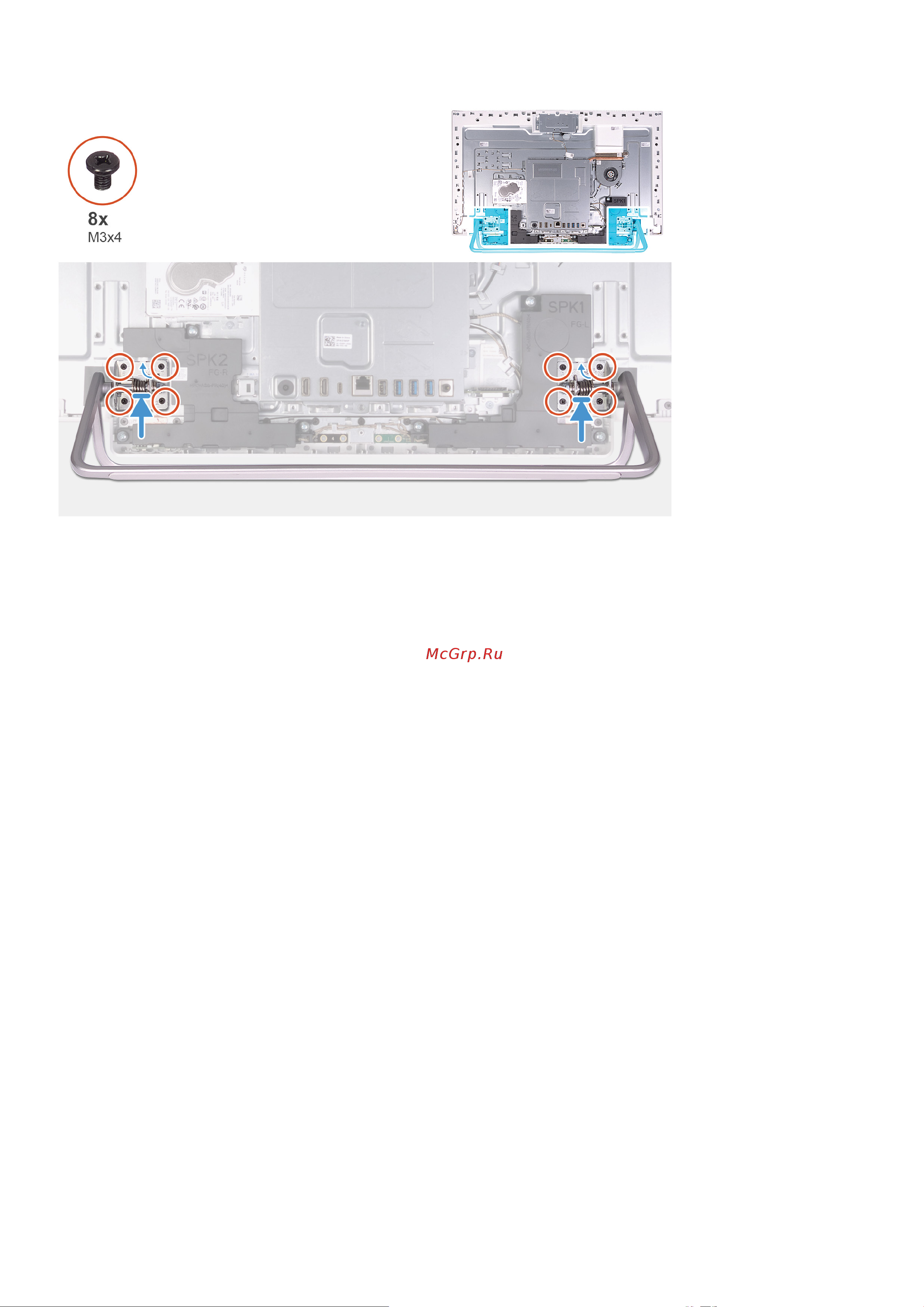

1. Совместите резьбовые отверстия на подставке и на основании дисплея в сборе и установите подставку на основание

дисплея в сборе.

2. В последовательном порядке, указанном на подставке, вкрутите обратно восемь винтов (М3х4), чтобы прикрепить

подставку к основанию дисплея в сборе.

Следующие действия

1. Установите нижнюю крышку.

2. Установите тыльную крышку.

3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Жесткий диск

Извлечение жесткого диска

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите тыльную крышку.

3. Снимите нижнюю крышку.

4. Снимите подставку.

Об этой задаче

На следующем рисунке показано расположение жесткого диска и проиллюстрирована процедура извлечения.

18 Извлечение и установка компонентов
