Dell Inspirion 7700-2553 [34/70] Установка динамиков

Действия

1. Отсоедините кабель динамиков от системной платы и извлеките его из направляющих на основании дисплея в сборе.

2. Открутите шесть винтов (M3 4+7.1xZN), которыми динамики крепятся к основанию дисплея в сборе.

3. Извлеките кабель динамиков из направляющих на основании дисплея в сборе.

4. Снимите динамики вместе с кабелем с основания дисплея в сборе.

Установка динамиков

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

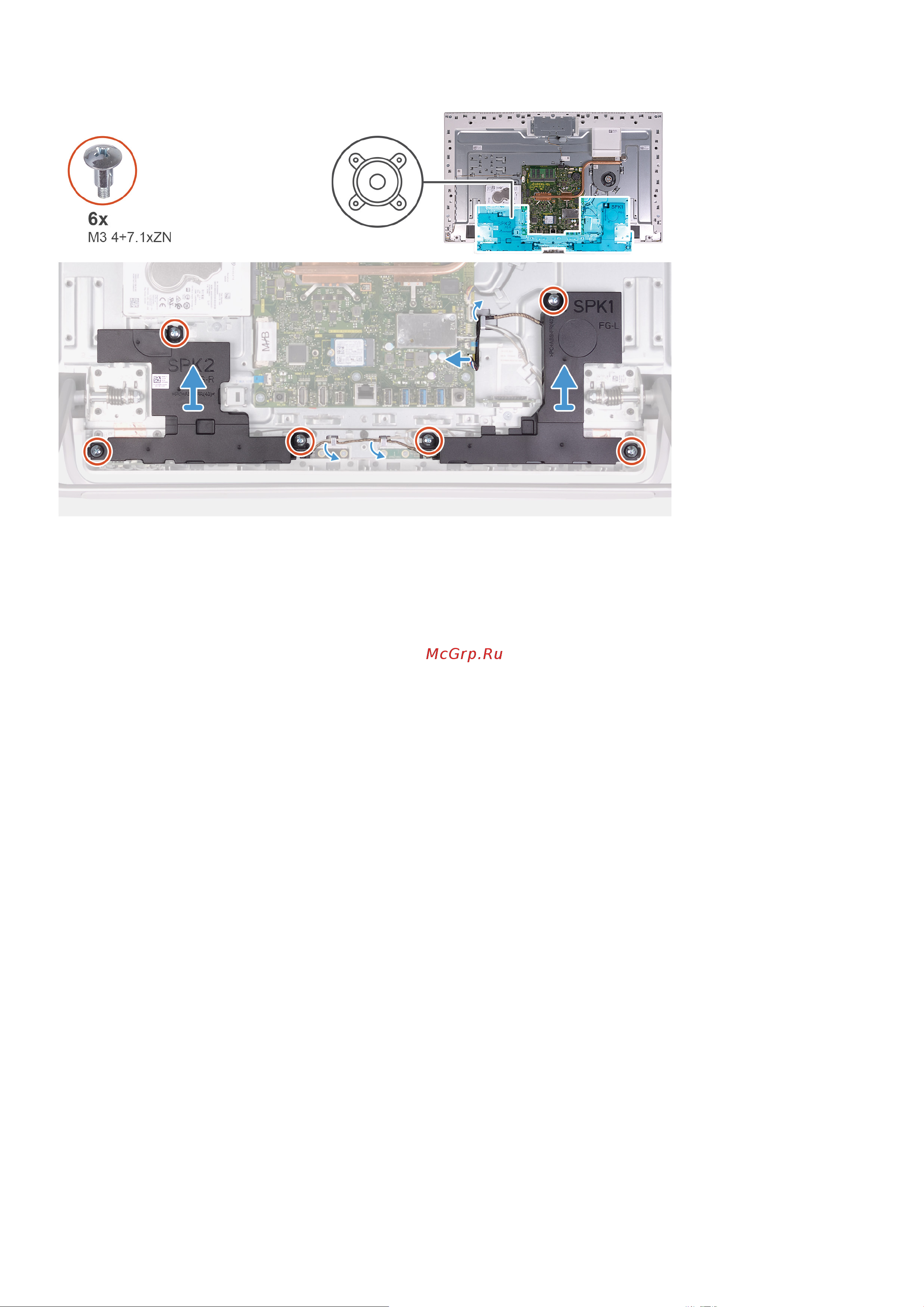

На следующем рисунке показано расположение динамиков и проиллюстрирована процедура установки.

34 Извлечение и установка компонентов
