Dell Inspirion 5400-2331 [22/76] Модули памяти

Действия

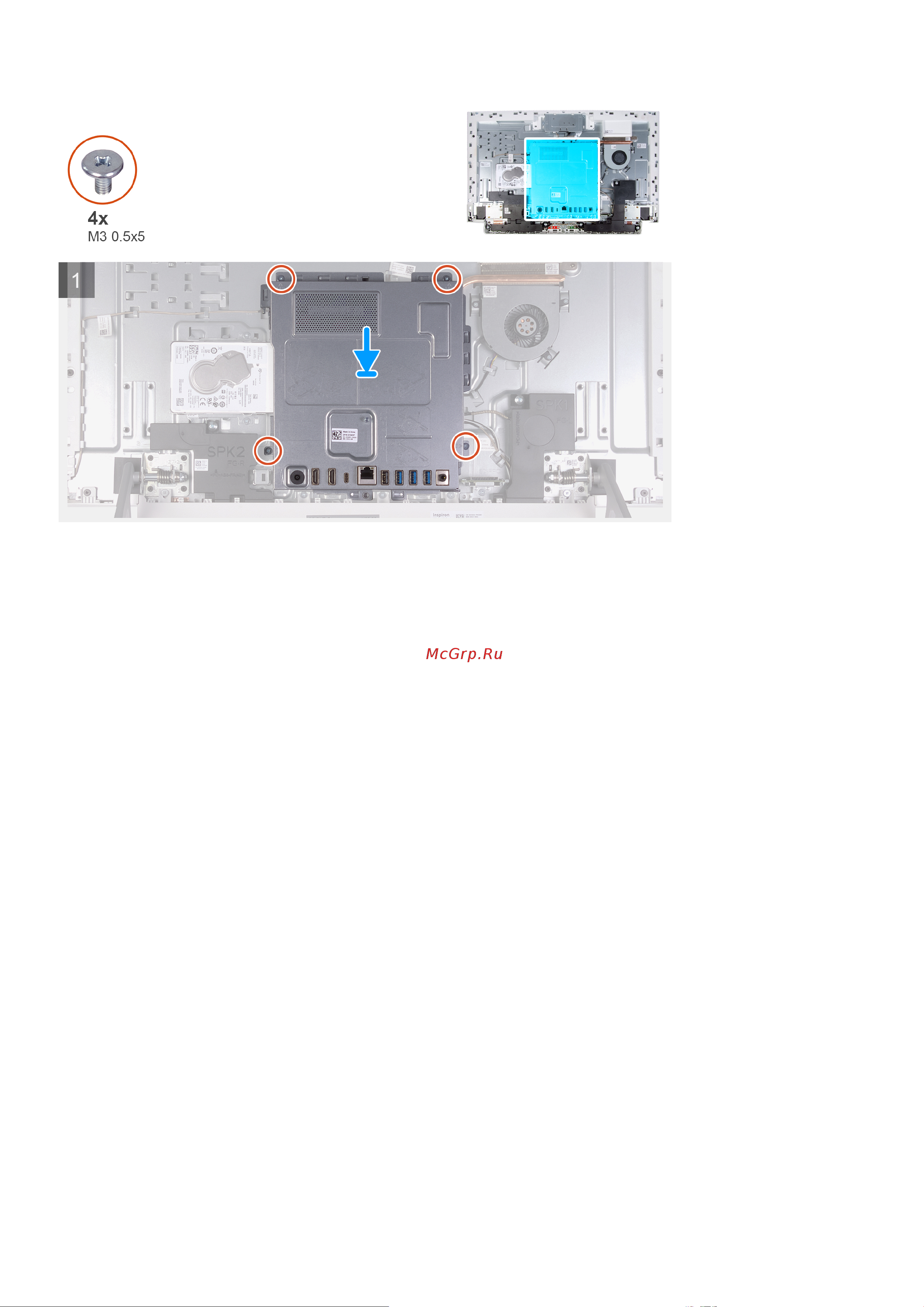

1. Совместите отверстия на защитной крышке системной платы с портами на компьютере.

2. Вкрутите обратно четыре винта (M3x5), чтобы прикрепить защитную крышку системной платы к основанию дисплея в

сборе.

Следующие действия

1. Установите подставку.

2. Установите нижнюю крышку.

3. Установите тыльную крышку.

4. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Модули памяти

Извлечение модулей памяти

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите тыльную крышку.

3. Снимите нижнюю крышку.

4. Снимите подставку.

5. Снимите экран системной платы.

Об этой задаче

На следующем рисунке показано расположение модулей памяти и проиллюстрирована процедура извлечения.

22 Извлечение и установка компонентов
