Dell Inspirion 5400-2331 [54/76] Установка нижней панели
![Dell Inspiron 5400-2478 [54/76] Установка нижней панели](/views2/1863648/page54/bg36.png)
Действия
1. Открутите 19 винтов (M3x5), которыми нижняя панель крепится к основанию дисплея в сборе.
2. Снимите нижнюю панель с основания дисплея в сборе.
Установка нижней панели
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

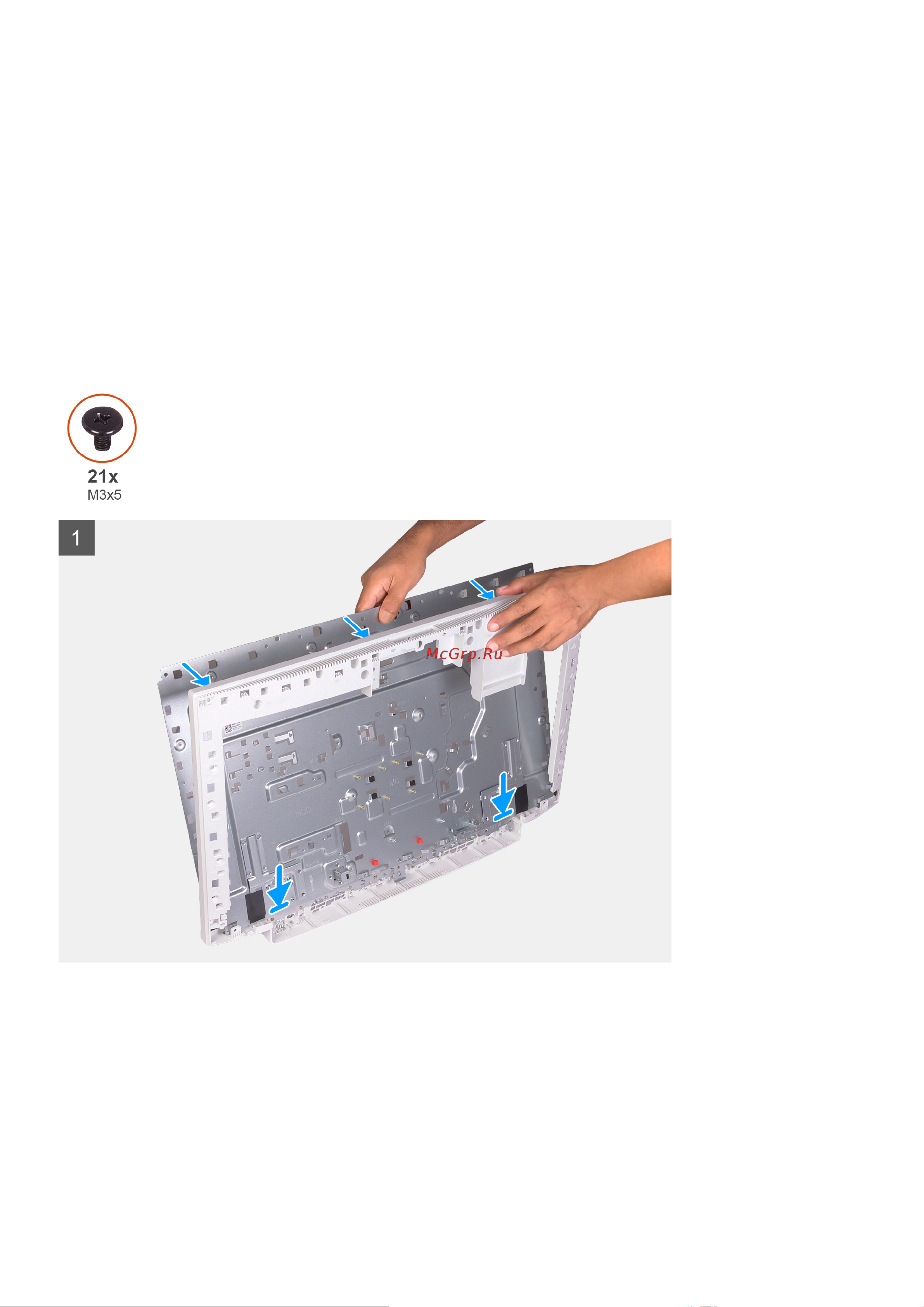

На следующем рисунке показано расположение нижней панели и проиллюстрирована процедура установки.
54 Извлечение и установка компонентов
