Dell Inspirion 5400-2331 [41/76] Антенны

Действия

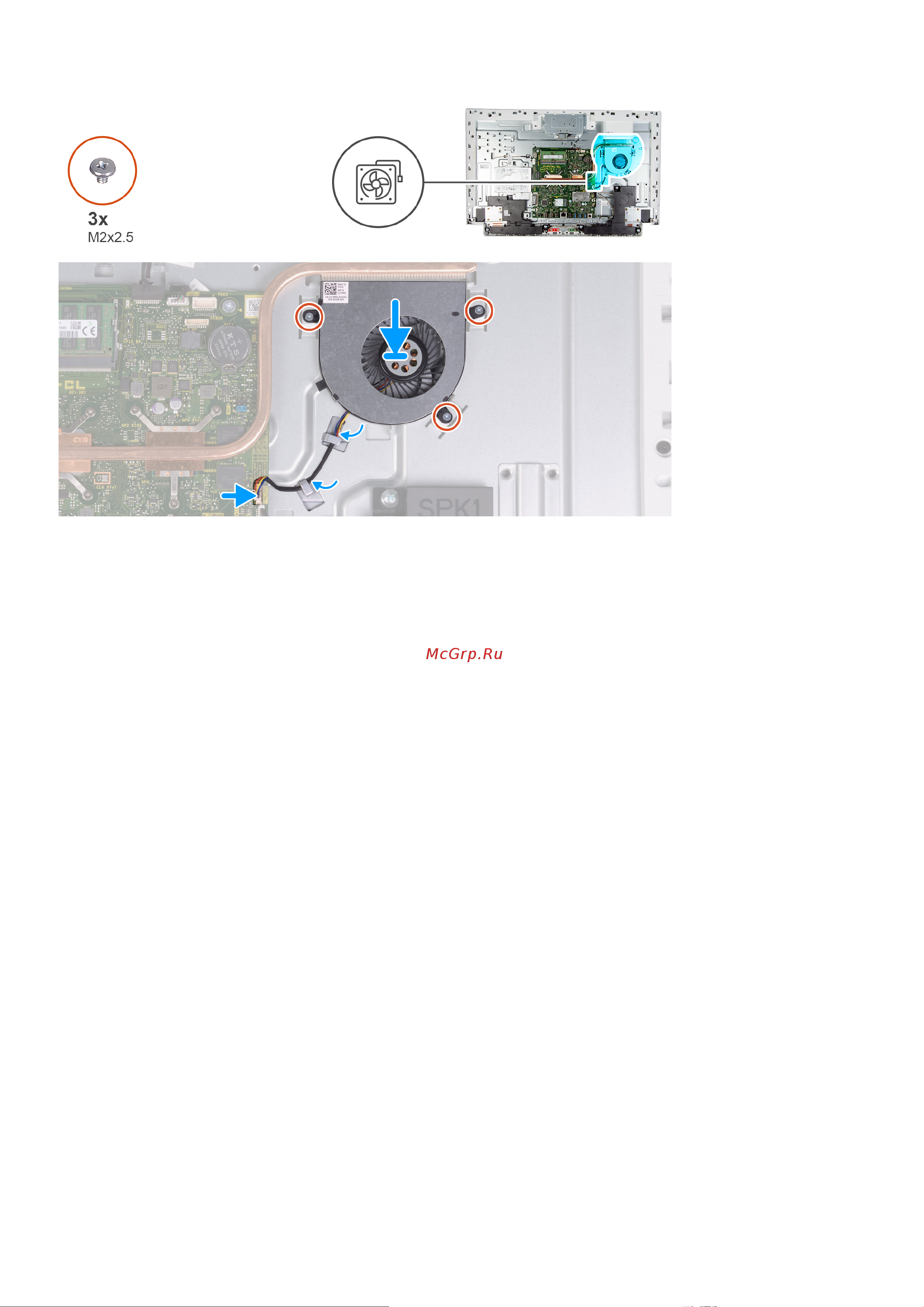

1. Совместите отверстия для винтов на вентиляторе с отверстиями на основании дисплея в сборе.

2. Вверните три винта (M2x2,5), которыми вентилятор крепится к основанию дисплея в сборе.

3. Проложите кабель вентилятора через направляющие на основании дисплея в сборе.

4. Подсоедините кабель вентилятора к системной плате.

Следующие действия

1. Установите защитную крышку системной платы.

2. Установите подставку.

3. Установите нижнюю крышку.

4. Установите тыльную крышку.

5. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Антенны

Снятие антенн

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите тыльную крышку.

3. Снимите нижнюю крышку.

4. Снимите подставку.

5. Снимите экран системной платы.

6. Извлеките плату беспроводной сети.

7. Извлеките динамики.

Об этой задаче

На следующем рисунке показано расположение антенн и проиллюстрирована процедура извлечения.

Извлечение и установка компонентов 41
