41
ENGLISH TECHNICAL PASSPORT
Hob
INSTALLATION
Selection of installation equipment

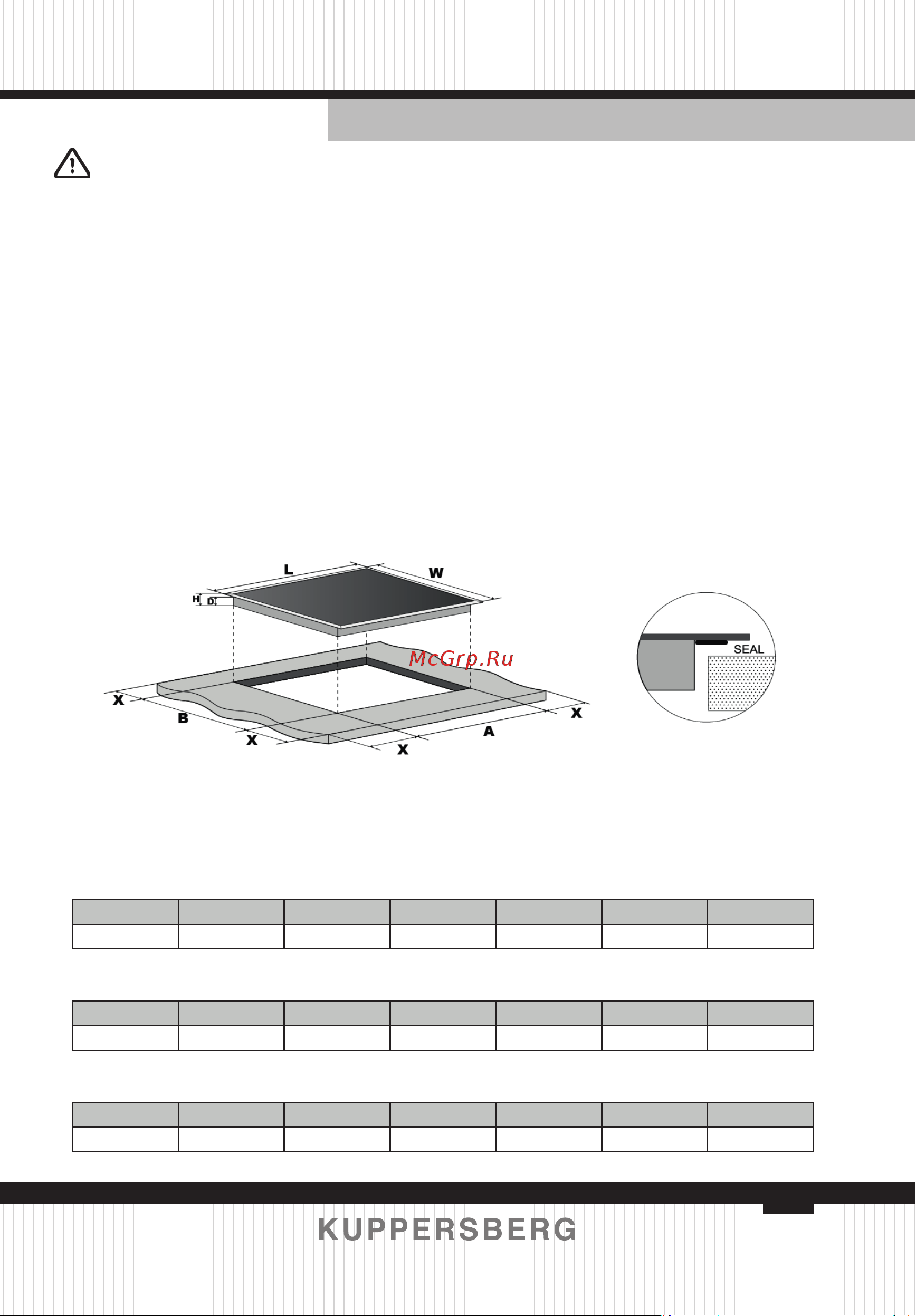

Cut out the work surface according to the sizes shown in the drawing.
For the purpose of installation and use,a minimum of 5 cm space shall be
preserved around the hole.
Be sure the thickness of the work surface is at least 30 mm.Please select heat-
resistant work surface material to avoid larger deformation caused by the heat
radiation from the hotplate. As shown below:
MODEL: ECO 411 / ECS 403
Д (mm) Ш (mm) В (mm) D(mm) A(mm) B(mm) X(mm)
450 520 52 48 420 490 50 mini
MODEL: ECS 627
Д (mm) Ш (mm) В (mm) D(mm) A(mm) B(mm) X(mm)
590 520 52 48 560 490 50 mini
MODEL: ICS 607 / ICS 617 / ICS 627
Д (mm) Ш (mm) В (mm) D(mm) A(mm) B(mm) X(mm)
590 520 60 56 560 495 50 mini
