УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD KIT

⌂

Вернуться в раздел "Содержание"

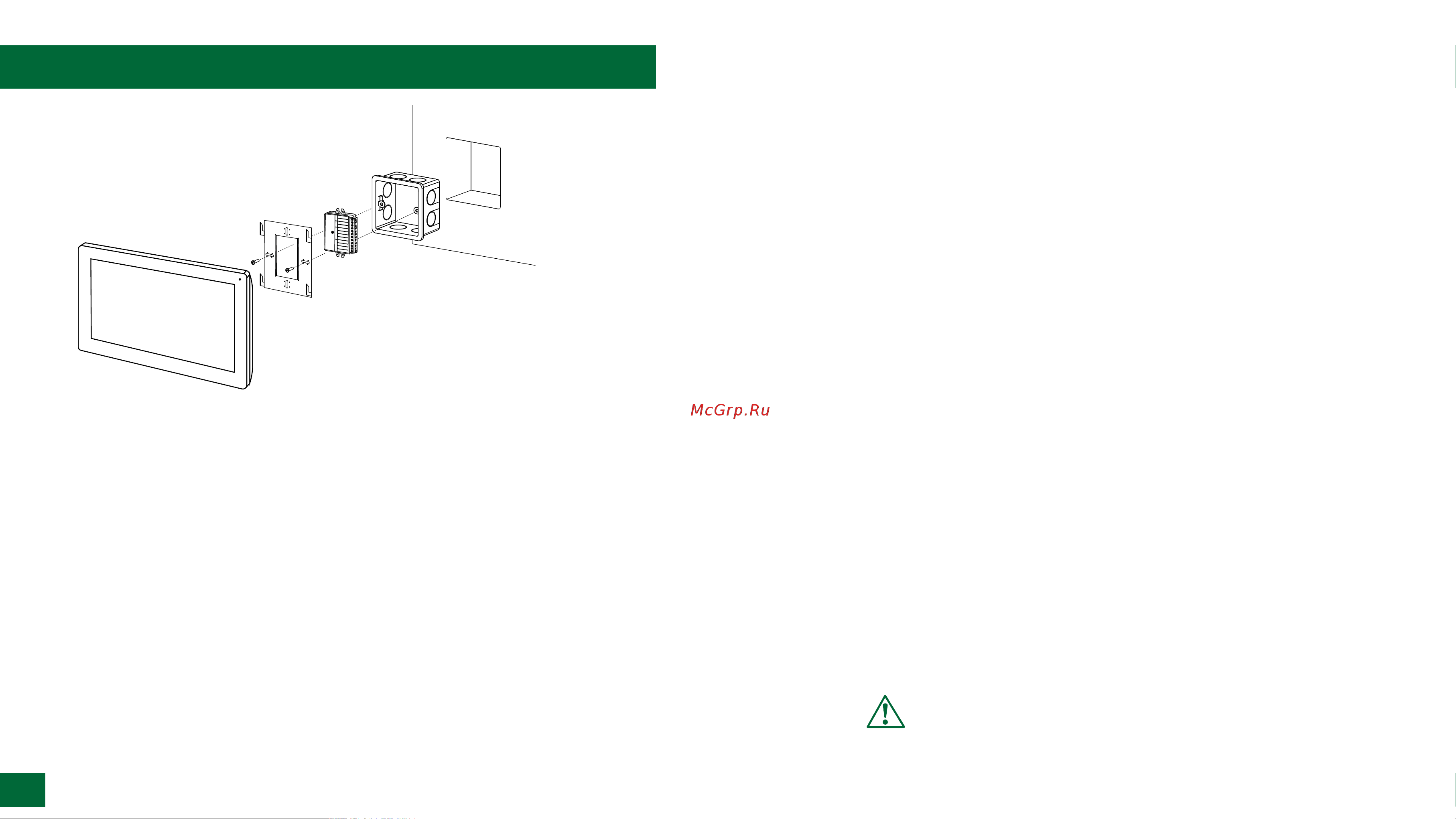

Рис. 7 Монтаж монитора видеодомофона

1. Перед установкой домофона рекомендуется вмонтировать встену монтажную коробку

(вкомплект поставки не входит). В качестве монтажной коробки рекомендуется использо-

вать Novicam NDBOX или подобную срасстоянием между отверстиями крепления 60мм,

например Legrand Diplomat 31301.

2. Выведите вмонтажную коробку все кабеля.

3. Просверлите встене отверстия под дюбели взависимости от того, используется ли мон-

тажная коробка или нет. Установите дюбели вотверстия. Для разметки положений отвер-

стий можно использовать форму для точного монтажа, которая входит в комплект.

4. Зафиксируйте кронштейн на стене винтами/саморезами. При использовании монтажной

коробки верхний инижний крепятся кстене, средние

– кмонтажной коробке.

5. Проденьте кабеля через отверстие вцентре кронштейна.

6. Подключите домофон всоответствии со схемой подключения.

7. При подключении к подъездному домофону, если это требуется, отрегулируйте уровни

входящего иисходящего аудиосигналов. При использовании внешнего модуля сопряже-

ния регулировки уровней сигналов расположены на самом модуле.

8. Аккуратно уложите кабеля вмонтажную коробку за кронштейном.

9. Установите домофон на кронштейн.

10. Подайте питание.

Модуль сопряжения

(приобретается отдельно)

Монтажная коробка NDBOX

(приобретается отдельно)

Кронштейн

для монитора

Монитор

УСТАНОВКА МОНИТОРА

ВНИМАНИЕ!

Обрезка сетевого кабеля питания с вилкой допускается и не влияет на гарантийное обслуживание.
