УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD KIT

⌂

Вернуться в раздел "Содержание"

Красный - Питание вызывной панели

Жёлтый - Видео

Белый - Аудио

Чёрный - Общий

Зелёный - Н.Р. контакт реле

Оранжевый - Общий контакт реле

Коричневый - Н.З. контакт реле

Фиолетовый - Питание замка

Серый - Общий

Синий - Питание видеокамеры

Монитор

Электромеханический замок

Видеорегистратор (опция)

Вызывная панель

Блок питания видеокамеры (опция)

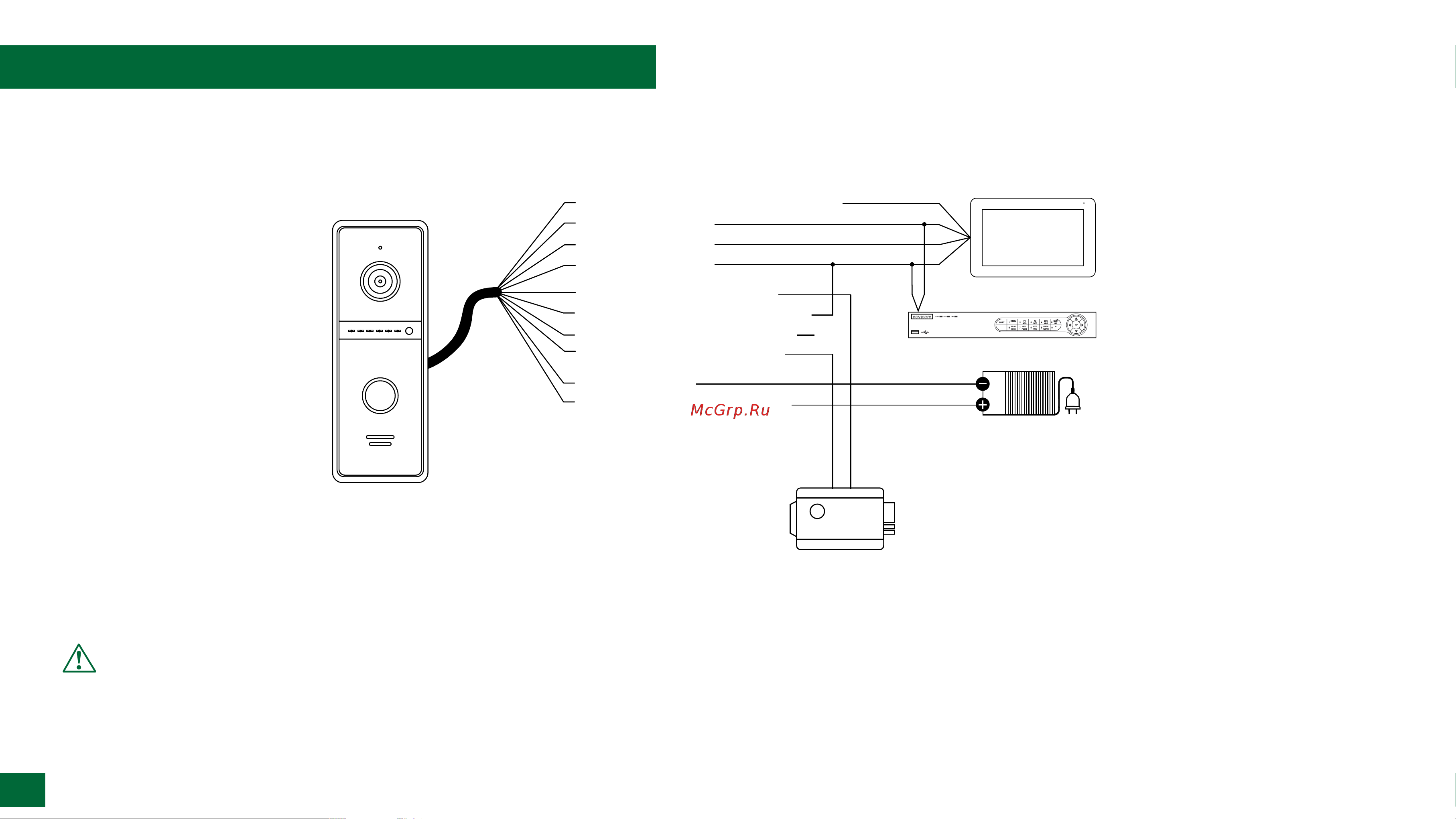

Рис. 16 Схема подключения электромеханического замка к вызывной панели напрямую без блока питания

СХЕМЫ ПОДКЛЮЧЕНИЯ

ВНИМАНИЕ!

1. Вызывная панель, входящая в комплект, имеет встроенный блок управления электромеханическим замком

(БУЗ), что позволяет открывать его без дополнительного блока питания.

2. Для защиты вызывной панели параллельно замку в обратной полярности рекомендуется устанавливать за-

щитный диод 1N4004 или аналогичный.

3. Для постоянной трансляции сигнала на видеорегистратор необходимо подключить блок питания DC 12В (мин.

300 мА) к синему и серому проводам.
