УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD KIT

⌂

Вернуться в раздел "Содержание"

Красный - Питание вызывной панели

Жёлтый - Видео

Белый - Аудио

Чёрный - Общий

Зелёный - Н.Р. контакт реле

Оранжевый - Общий контакт реле

Коричневый - Н.З. контакт реле

Фиолетовый - Питание замка

Серый - Общий

Синий - Питание видеокамеры

Монитор

Видеорегистратор (опция)

Вызывная панель

Блок питания видеокамеры (опция)

Замок

Считыватели

Кнопка

выхода

Контроллер

СКУД

Кнопка

Общий

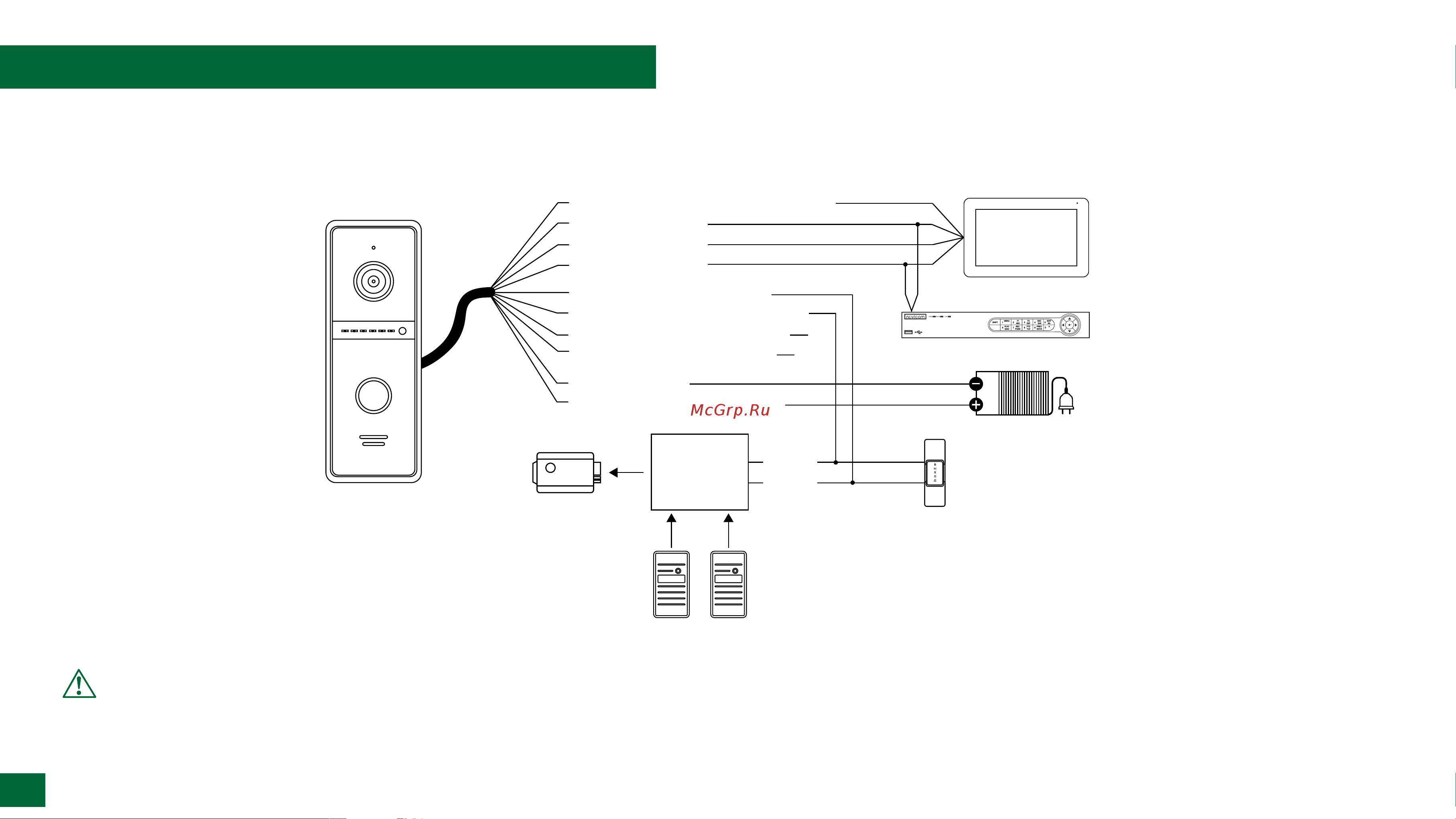

Рис. 17 Схема подключения вызывной панели к контроллеру системы контроля и управления доступом (СКУД)

СХЕМЫ ПОДКЛЮЧЕНИЯ

ВНИМАНИЕ!

1. Вызывная панель может быть подключена к контроллеру системы контроля и управления доступом (СКУД).

Для этого нужно подключить Н.Р. и Общий контакты вызывной панели параллельно кнопке выхода контроллера

СКУД.

2. Для постоянной трансляции сигнала на видеорегистратор необходимо подключить блок питания DC 12 В (мин.

300 мА) к синему и серому проводам.
