Зажигание основной горелки духовки производится
следующим образом:
- открыть дверь духовки;
- нажать и повернуть ручку управления духовки в
положение максимальной температуры “270” - у ручки
терморегулятора, “300” - у ручки крана, зажечь
горелку, приблизив пламя к запальнику горелки;
- после зажигания газа для срабатывания устройства
контроля пламени продолжать удерживать ручку
нажатой в течение 10-15 с;
- отпустить ручку терморегулятора (или крана);
- убедившись, что горение устойчиво, перевести ручку на нужную
температуру, закрыть дверь духовки.
Если пламя вдруг по какой-либо причине погаснет, то чтобы снова зажечь
горелку, необходимо установить кран в положение “кран закрыт”, подождать не
менее 1 мин, а затем опять попытаться разжечь горелку.
В плитах моделей 5040.32г, 5040.42г, 5040.48г управление основной горелкой
духовки выполняется при помощи крана с УКП.
В моделях моделей 5040.32г, 5040.42г, 5040.48г температуру в духовке
указывает термометр. На шкале термометра цифры «50»...«250», «max»
соответствуют значениям температуры в духовке. Необходимо учитывать, что
термометр инерционен.
Отклонение температуры от установленной - ± 20 °С.
Внимание! В духовке может быть высокая температура. Опасайтесь
прикосновения к внутренним нагревательным элементам.
ПОРЯДОК РАБОТЫ
Кран закрыт Кран закрыт
14

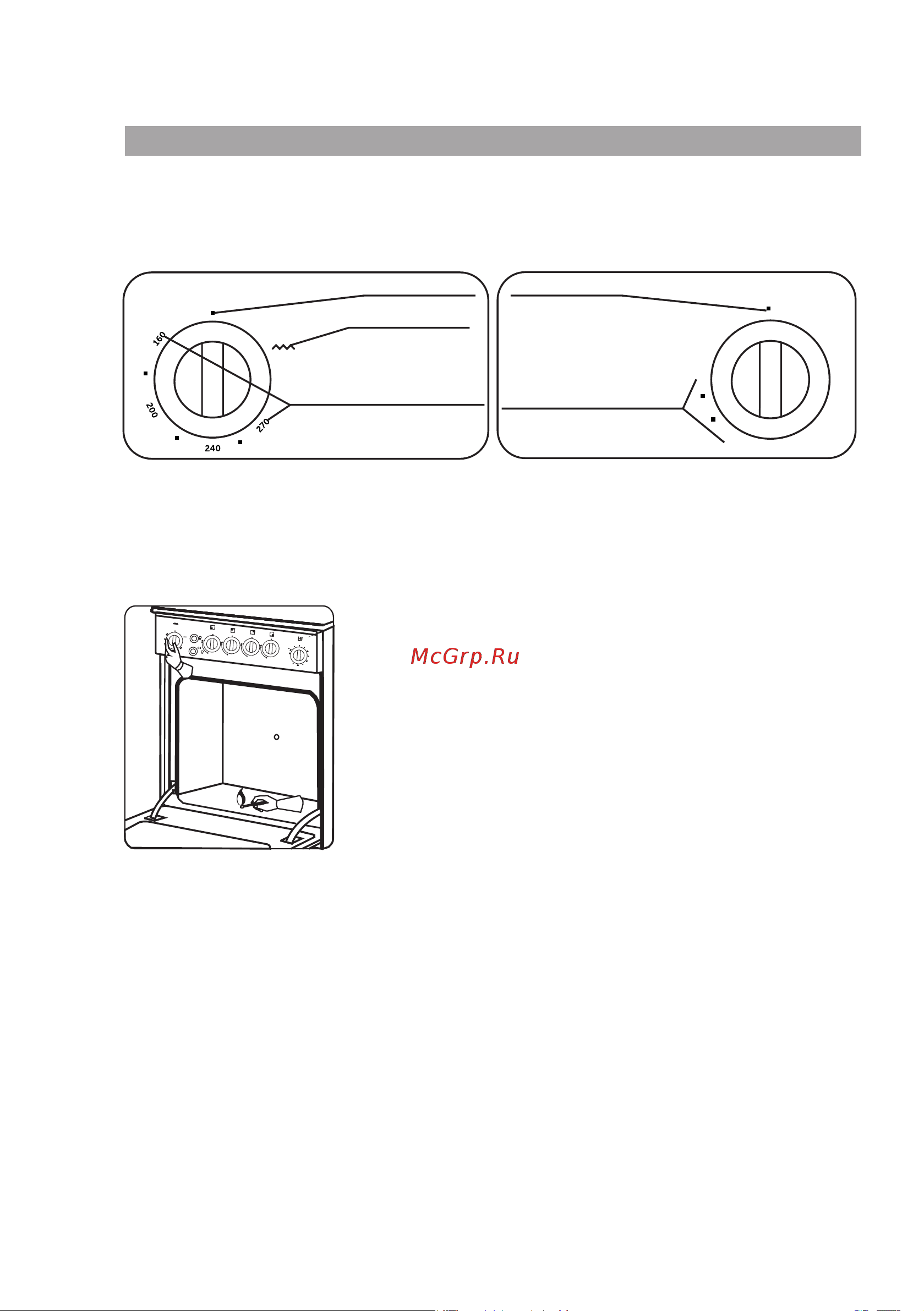

Ручки плит моделей
5040.30г, 5040.40г
Ручки плит моделей
5040.32г, 5040.42г, 5040.48г
В моделях 5040.30г, 5040.40г терморегулятор обеспечивает так же работу
жарочной горелки духовки (горелки гриль).
На панелях управления рядом с ручкой управления духовкой с
терморегулятором или с краном нанесены символы, представленные на
рисунке.
При работе духовки с терморегулятором отклонение температуры от
установленной не более чем на ±15°С.
Внимание! В духовке одновременно может быть включена только одна
горелка: основная или жарочная.
332243.034-40
300
160
Положение
“гриль”
Диапазон установки
температуры
от 160 до 270 °С
Диапазон установки
температуры духовки
от 160 до 300 °С
