Описание работы

Благодаря 5 ступеням стабилизации напряжения стабилизатор обеспечивает

качественное электропитание нагрузки в широком диапазоне входного напряжения.

Основные режимы работы, аварийные ситуации и их индикация отображены на

Рисунке 2.

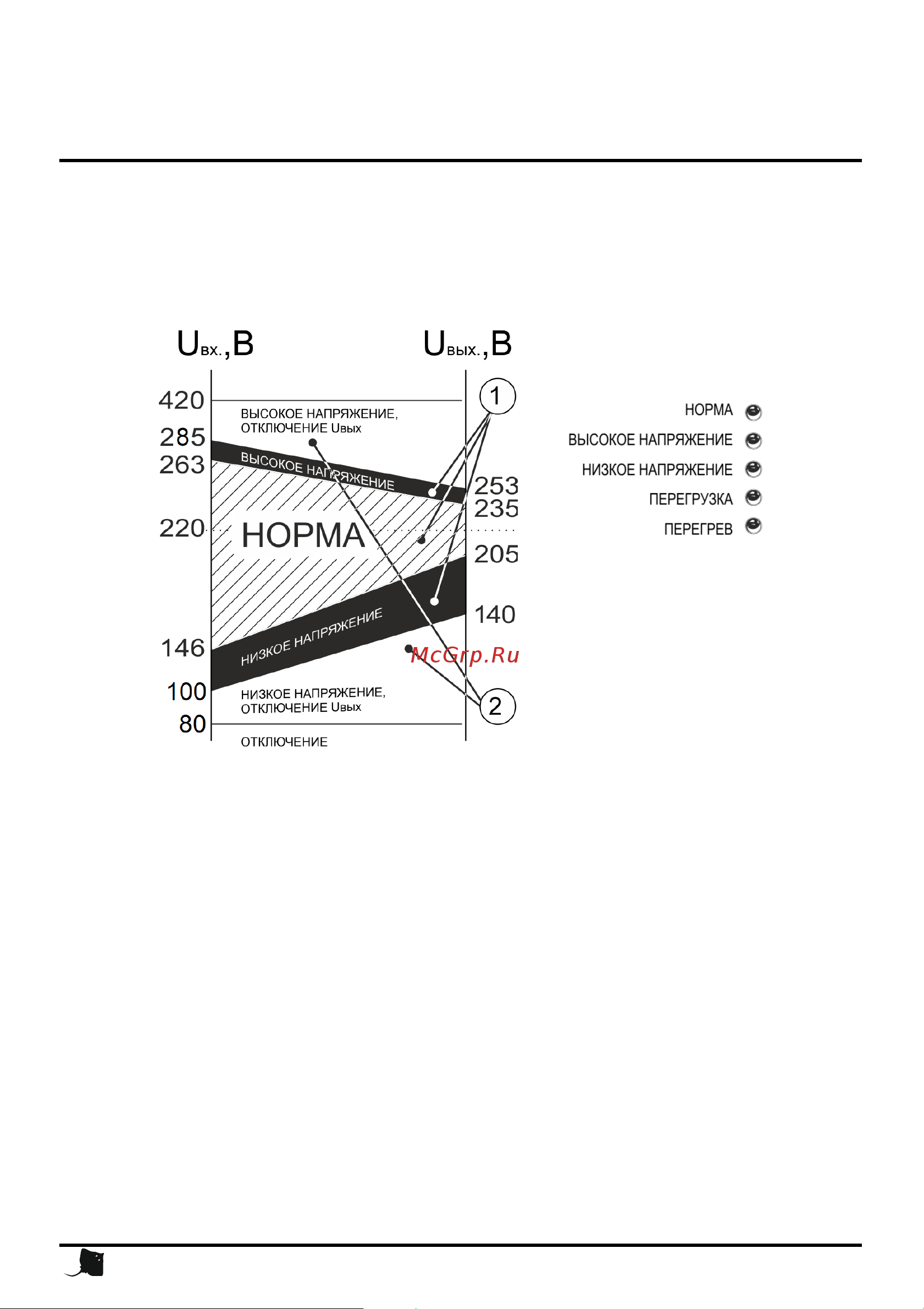

Рисунок 2 – Работа светодиодной индикации стабилизатора (1 – зона работающей

нагрузки, светодиод «НОРМА» горит; 2 – зона отключения нагрузки, светодиод

«НОРМА» мигает)

• Зелёный светодиод «Норма» светит постоянно при Uвых.>170В и Uвых.

<245В, мигает при наличии питания на входе и отсутствии питания на

выходе стабилизатора;

• Жёлтый светодиод «Низкое напряжение» включается при Uвх.<146В

(светодиод «Норма» горит, Uвых.<170В начинает мигать);

• Красный светодиод «Высокое напряжение» включается при Uвых. 235В и

светится постоянно (до 400В) (Uвых.>245В зелёный светодиод «Норма»

начинает мигать);

• Красный светодиод «Перегрузка» светится при отключении стабилизатора

по перегрузке (светодиод «Норма» начинает мигать);

• Красный светодиод «Перегрев» светится при отключении стабилизатора по

перегреву (светодиод «Норма» начинает мигать).
