Дополнительные меры защиты

Защиту от перегрузки и короткого замыкания обеспечивает мощное реле, в

случае обнаружения неисправности силовых ключей, стабилизатор

отключается и светится светодиод «Перегрузка».

Если температура радиатора силовых ключей или трансформатора

превысит 90

С, то срабатывает защита от перегрева. Индикатор

«Перегрев» светится непрерывно, нагрузка отключается. При возвращении

температуры в допустимые пределы, нагрузка подключится автоматически.

Для всех датчиков температуры введена защита от короткого замыкания

проводников датчиков или обрыва проводников. Перегрев или обрыв

индицируется индикатором «Перегрев».

Установка стабилизатора

ВНИМАНИЕ! Для оптимального охлаждения и конвекции горячего воздуха

внутри корпуса требуется вертикальное крепление стабилизатора к

стене.

Для крепления стабилизатора на стену выбирайте негорючее основание, способное

выдержать вес прибора. Избегайте примыкания к вентиляционным отверстиям

прибора стен и перегородок, мешающим свободному прохождению воздуха.

Разметьте расположение будущих крепёжных

отверстий согласно прилагаемой схеме. Просверлите

отверстия под анкерные болты (используйте болты

диаметром не менее 8 мм).

Вкрутите болты и установите на них стабилизатор.

Линии проводов от отдельного автомата должны

быть закреплены соответствующим образом, не

иметь провисов или располагаются в кабель-каналах.

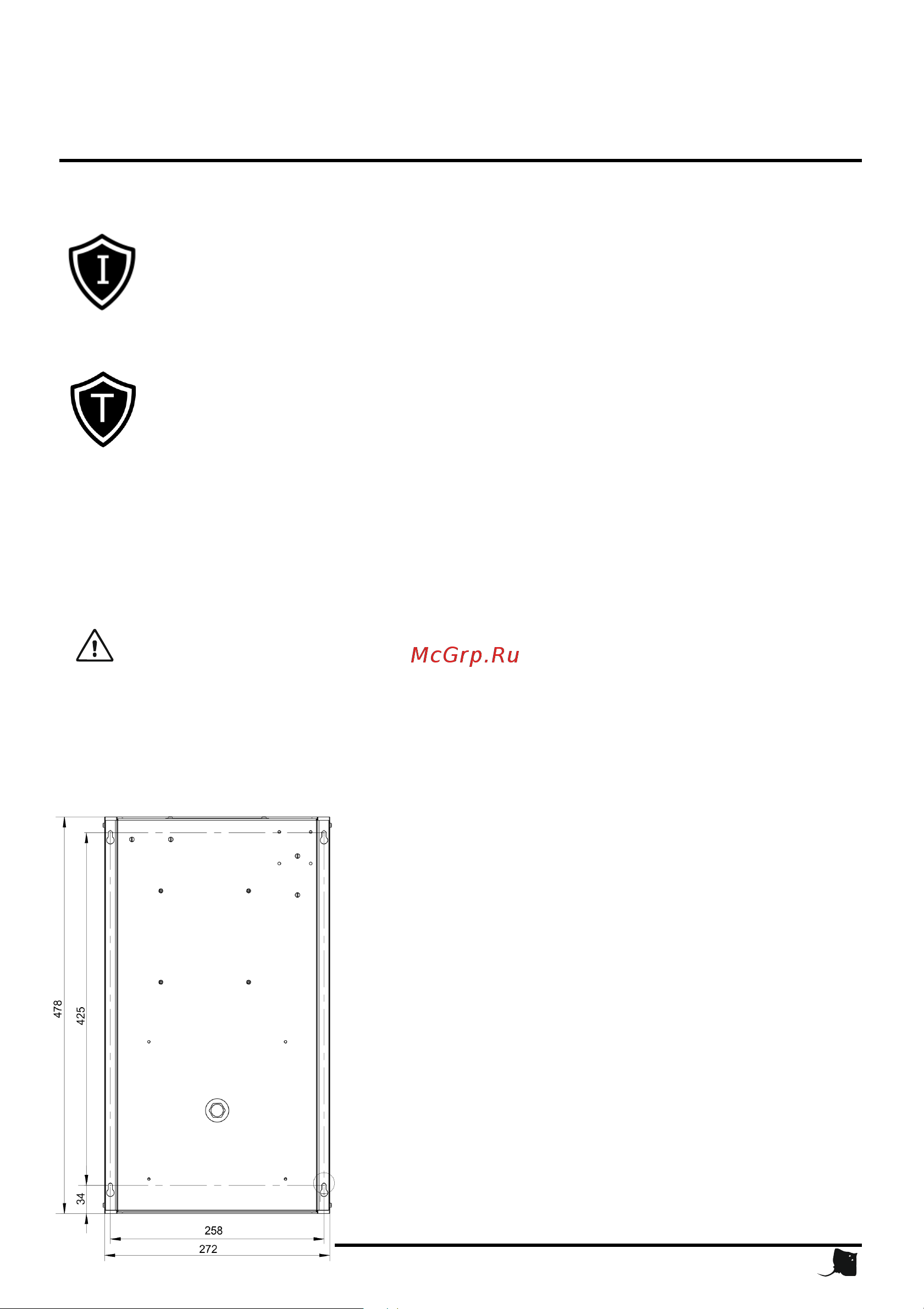

Рисунок 4 – Крепление прибора на стену
