Стабилизаторы

серии SKAT ST

РУКОВОДС

ТВО ПО

ЭКСПЛУАТАЦИИ

ВНИМАНИЕ! Провода, подводящие сетевое питание должны быть в

двойной изоляции сечением не менее чем указано в п.6 Таблицы 1.

ВНИМАНИЕ! Линия подключения стабилизатора должна быть защищена

отдельным автоматическим выключателем.

• Снять крышку, закрывающую

клеммную колодку;

• Произвести обжимку кабелей

кольцевыми клеммами (в комплект

поставки не входят) или другим

способом;

• Подключить провода сети к

клеммной колодке в соответствии с

назначением и фазировкой (см. рис. 3);

• Подключить клемму заземления;

• Установить защитную крышку на

место, закрутить крепеж;

• Подать сетевое питание.

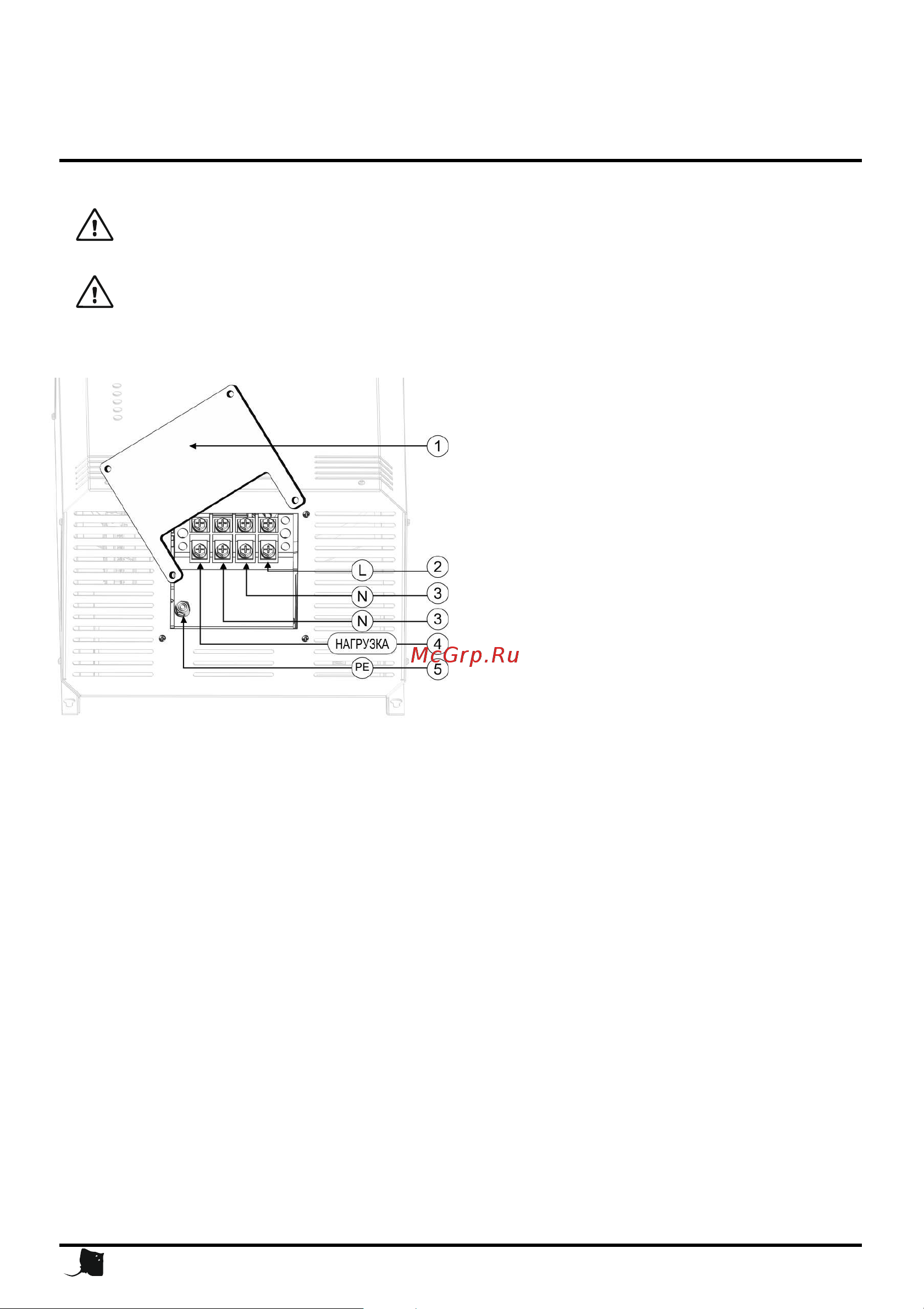

Рисунок 3 – Схема подключения к клеммной колодке: 1. Съёмная крышка клеммной

колодки; 2. Фаза, вход; 3. Ноль; 4. Нагрузка, 5. выход; 6. Крепление для клеммы

заземления.

Подготовка к работе и первый пуск

Проверить правильность подключения изделия (см. рис.3).

Подать напряжение сети (включить автоматический выключатель).

Если значение сетевого напряжения находится в диапазоне (>120 или <275 В),

изделие подключит нагрузку к сети.
