ФУНКЦИОНАЛЬНАЯ СХЕМА И УПРАВЛЕНИЕ РАБОТОЙ КОТЛА

13.1 Функциональная схема котла

Функциональная схема котла приведена на рисунке 7.

1- газоотводящее устройство;

- теплообменник;

- теплообменник вторичный;

- блок горелочный (горелка);

- вентилятор;

- свеча;

- насос;

- клапан отвода воздуха

(автоматический);

- регулятор подачи газа;

- бак расширительный;

11 - плата электронная;

- клапан обратный;

- кабель питания;

- датчик давления;

- термореле (датчик перегрева);

- датчик температуры контура отопления;

- датчик температуры контура ГВС;

- клапан трехходовой;

- электродвигатель трехходового клапана;

20 - клапан байпаса;

клапан дренажный;

- клапан

предохранительный

(ко

нтура отопления);

- датчик протока

контура ГВС;

- кран подпитки

контура отопления;

- прессостат

воздушный;

26 - камера герметичная;

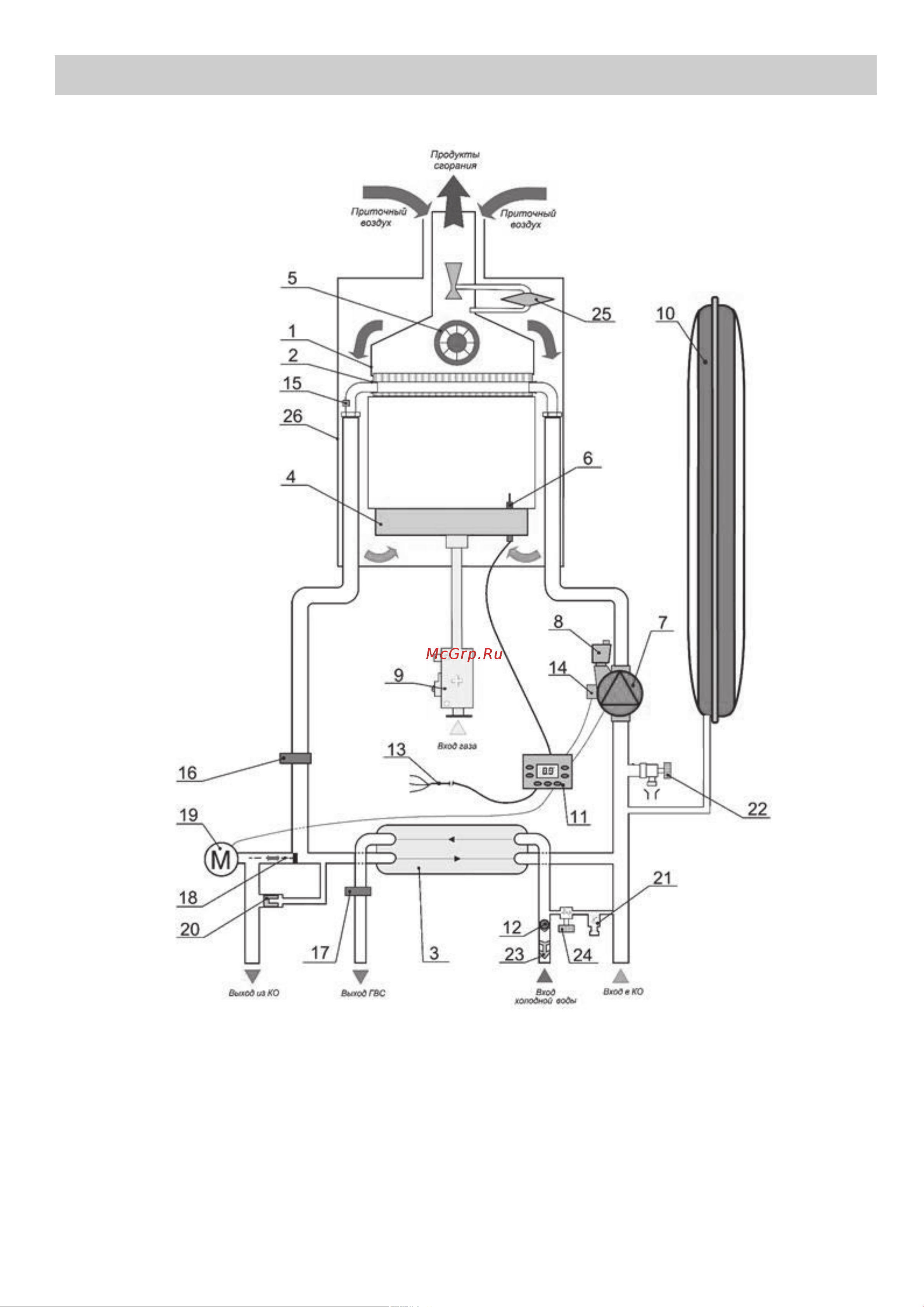

Рис. 7 Функциональная схема котла
