Baltgaz Turbo E 24 [7/36] Габаритные и присоединительные размеры
![Baltgaz Turbo E 24 [7/36] Габаритные и присоединительные размеры](/views2/2025382/page7/bg7.png)
Руководство для пользователя и технического специалиста
5

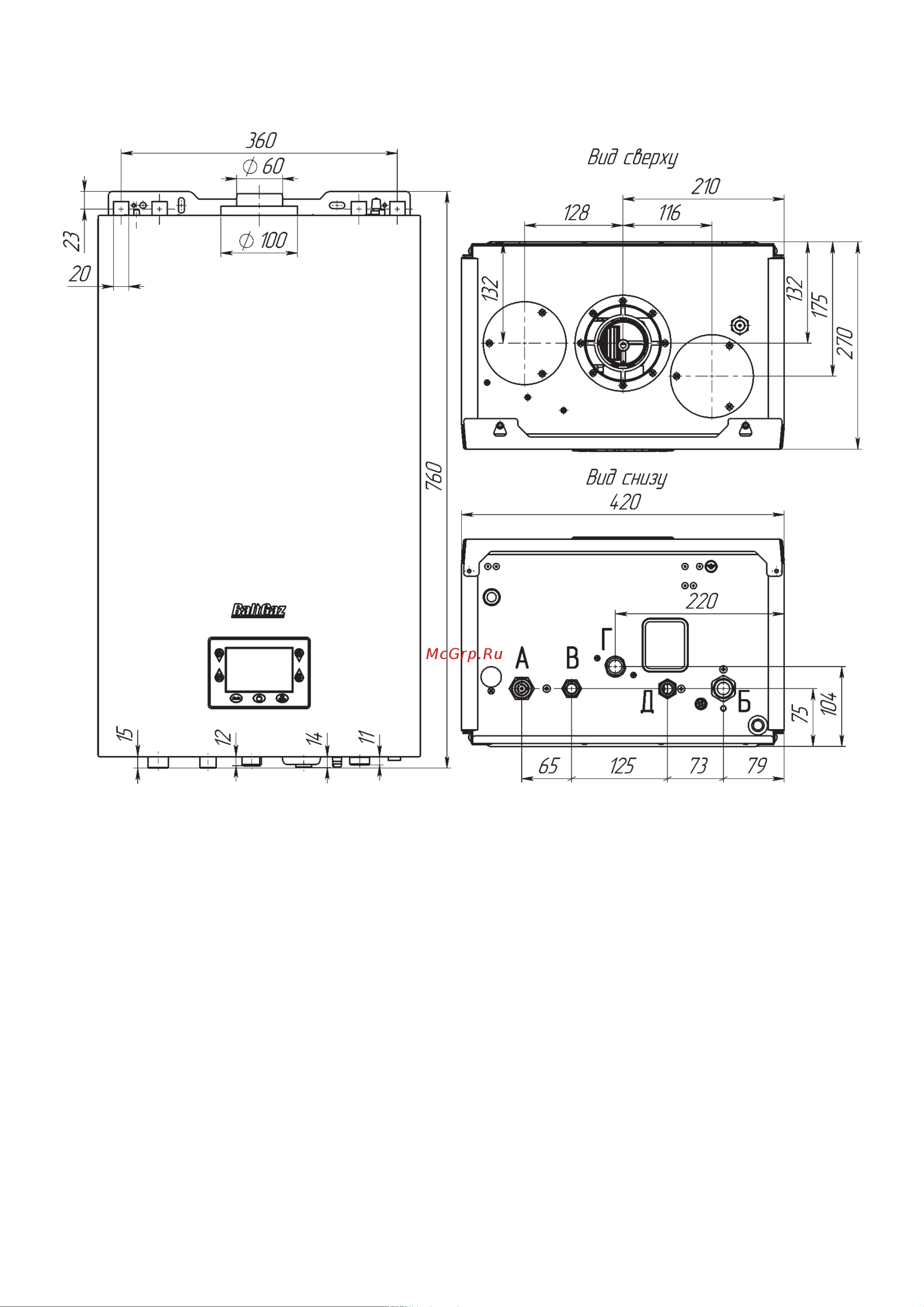

2.3 Габаритные и присоединительные размеры
Габаритные и присоединительные размеры котлов представлены на рисунке 1.
A – выход контура отопления - G3/4 (подача);
Б – вход контура отопления - G3/4 (обратка);
B – выход контура ГВС - G1/2;
Г – вход газа - G3/4;
Д – вход холодной воды - G1/2;
Рис. 1 Габаритные и присоединительные размеры котлов
Содержание
- Уважаемый покупатель 3
- Содержание 4
- Внимание 5
- Меры безопасности 5
- Опасность 5
- Описание символов 5
- Назначение котла 6
- Технические характеристики 6
- Техническое описание 6
- Габаритные и присоединительные размеры 7
- Руководство пользователя 8
- Управление работой котла 8
- Режим зима 10
- Режим лето 10
- Режим ожидания 10
- Режимы работы котла 10
- Недельная программа 11
- Режим еco 11
- Часовая программа 11
- Дополнительные функции 12
- Обслуживание котла 12
- Осмотр 12
- Теплые полы 12
- Уход за котлом 12
- Функция антизамерзания 12
- Операции выполняемые при техническом обслуживании 13
- Правила хранения и транспортирования 13
- Новая система отопления 14
- Общие требования 14
- Операции перед монтажом 14
- Подбор дополнительного расширительного бака 14
- Система гвс 14
- Система отопления 14
- Существующая система отопления 14
- Крепление котла на стене 15
- Монтаж котла 15
- Подключение котла к баллону со сжиженным газом 15
- Подключение котла к системе отопления и гвс 15
- Подсоединение котла к газовой сети 15
- Монтаж дымоотвода 16
- Подсоединение котла к электросети 16
- Монтаж коаксиального дымоотвода 17
- Монтаж раздельных труб дымоотвода 17
- Ввод котла в эксплуатацию первый пуск 18
- Заполнение контура отопления и предпусковые проверки 18
- Требования к качеству воды 18
- Требования к качеству теплоносителя 18
- Условия использования антифриза 18
- Выключение котла 19
- Подготовка к работе 19
- Подключение комнатного термостата опция 19
- Регулировка мощности котла 19
- Слив теплоносителя из контура отопления котла 19
- Окончание работы 20
- Перевод котла на другой вид газа 20
- Проверка давления газа на входе в регулятор 20
- Регулировка минимальной мощности 20
- Регулировка номинального давления газа 20
- Функциональная схема и управление работой котла 21
- Функциональная схема котла 21
- Газовая система 22
- Гидравлическая система 22
- Дымоотводящая система 22
- Основные компоненты котла 22
- Система управления 22
- Устройства безопасности 22
- Устройства регулирования 22
- Логика работы котла 23
- Работа котла в режиме отопления 23
- Функция программирования параметров 23
- Работа котла в режиме гвс 24
- Коды ошибок 25
- Поиск и устранение неисправностей 25
- Прочие неисправности 26
- Сдача котла потребителю 27
- Утилизация 27
- Ooo балтгаз 28
- Адрес предприятия изготовителя 28
- Гарантийные обязательства 28
- Предприятие изготовитель 28
- Россия г санкт петербург ул проф качалова д 3 28
- Тел 812 321 09 09 28
- Телефон службы технической поддержки 8 800 555 40 35 28
- Baltgaz turbo е 24 29
- _____________________________ 29
- Отметка об установке котла и проведении технического обслуживания 29
- Проверено на 29
- Свидетельство о переводе на другой вид газа 29
- Свидетельство о приемке 29
- Электробезопасность 29
- Комплект поставки 30
- Приложение i 31
- Указания по подбору расширительного мембранного бака 31
- Приложение ii 32
- Схема электрических соединений котла 32
