BERGER BG1438 [4/12] Рис 2 узлы и детали пневматического гайковёрта блазар
![BERGER BG1438 [4/12] Рис 2 узлы и детали пневматического гайковёрта блазар](/views2/2027392/page4/bg4.png)

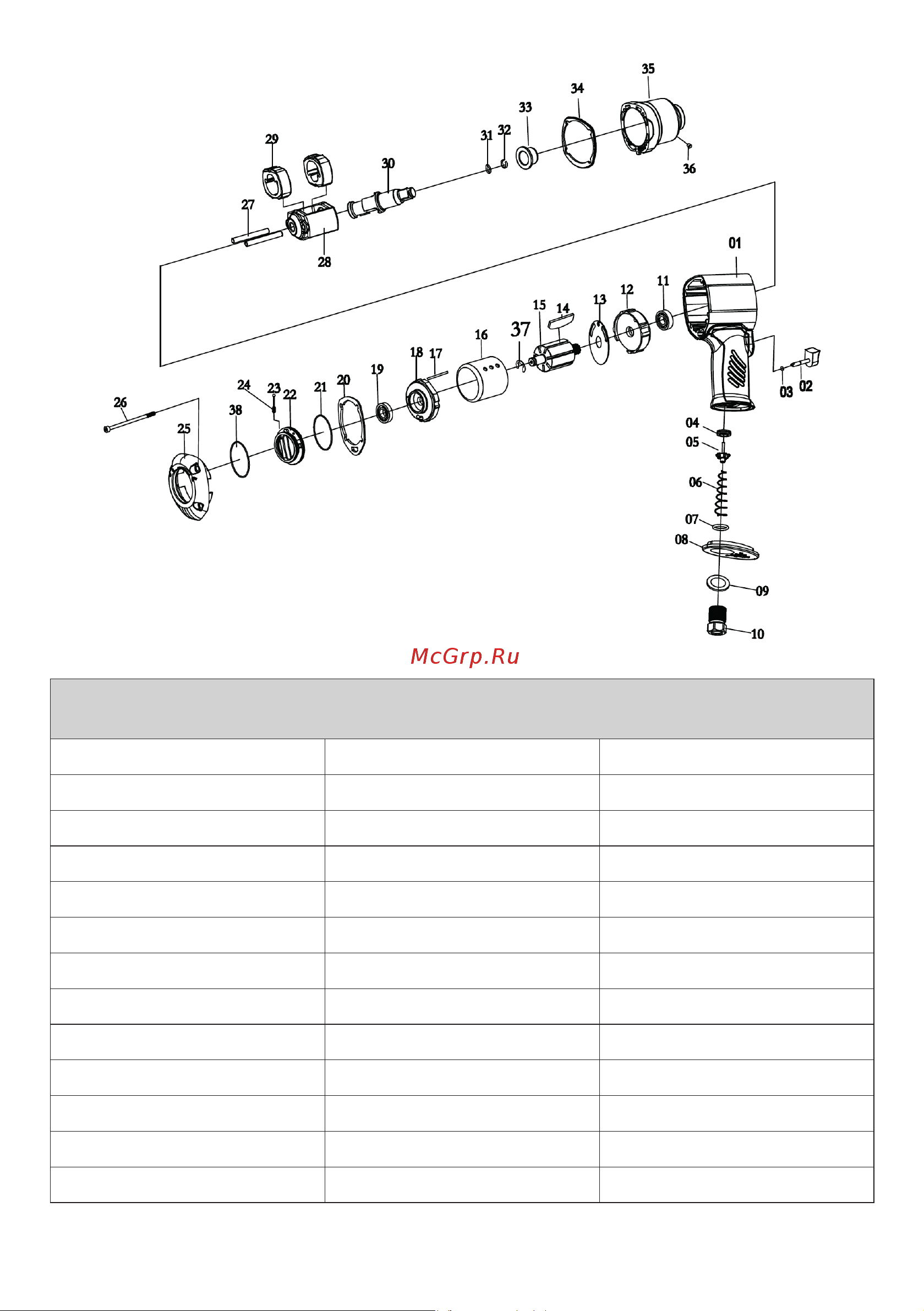

УЗЛЫ И ДЕТАЛИ
ПНЕВМАТИЧЕСКОГО УДАРНОГО ГАЙКОВЁРТА 1/2’’ «БЛАЗАР»
01) Корпус 14) Лопасть ротора (7 штук) 27) Шпилька молота (2 штуки)
02) Спусковой курок 15) Ротор 28) Рама молота
03) Уплотнительное кольцо курка 16) Цилиндр 29) Молот (2 штуки)
04) Усиленное уплотнение 17) Шпилька цилиндра Ø4x50 30) Шпиндель (вал)
05) Дроссельный клапан 18) Задняя концевая пластина 31) Уплотнительное кольцо вала
06) Пружина клапана 19) Задний упорный подшипник 32) Фиксирующее кольцо
07) Входное уплотнительное кольцо 20) Задняя прокладка 33) Втулка
08) Заглушка 21) Заднее уплотнительное кольцо 34) Передняя прокладка
09) Шайба 22) Дозатор подачи воздуха 35) Передняя крышка
10) Воздушный фитинг 23) Шарик фиксатора Ø3,175 36) Пресс-маслёнка
11) Передний шариковый подшипник
24) Пружина фиксатора 37) Пружинный фиксатор d0 = 12
12) Передняя концевая пластина 25) Задняя крышка 38) Уплотнительное кольцо крышки
13) Передняя шайба 26) Винт (4 штуки)
Рис. 2. Узлы и детали пневматического гайковёрта «БЛАЗАР»
Содержание
- Bg1438 1
- Гайковёрт пневматический ударный 1 2 блазар berge 1
- Компания berger выбирай бери делай 1
- Технический паспорт изделия 1
- Уважаемый покупатель 1
- В данной инструкции по эксплуатации используются следующие символы 2
- Важные инструкции 2
- Технические характеристики 2
- Назначение изделия 3
- Схема деталей и узлов пневматического гайковёрта блазар 3
- Рис 2 узлы и детали пневматического гайковёрта блазар 4
- Узлы и детали пневматического ударного гайковёрта 1 2 блазар 4
- Инструкции по технике безопасности 5
- Подготовка инструмента к работе 6
- Установка и запуск оборудования 7
- Способ применения 8
- Возможные неполадки и способы их устранения 9
- Данный инструмент имеет дополнительное отверстие для смазки закрытое небольшой крышкой 6 на пе редней стенке корпуса используйте подходящий по тол щине шприц для смазки не входит в комплект поставки гайковёрта вставьте сопло шприца в отверстие и нада вите на стальной шарик выполняющий роль герметизи рующей крышки шарик сдвинется назад и откроет канал для смазки после чего можно будет закапать в отвер стие несколько капель специального масла для пневма тического инструмента это необходимо для сохранения работоспособности внутреннего узла ударного механиз ма и продления срока службы гайковёрта после впрыскивания масла извлеките сопло шприца из смазочного отверстия и оно само закроется шариком крышкой смазывайте внутренний узел ударного механизма один раз в рабочий день 9
- После каждого использования тщательно очищайте всю поверхность инструмента мяг кой не царапающей тряпкой 9
- Рекомендуемые смазочные материалы используйте специализированное масло для пневматических инструментов или любое другое высококачественное турбинное масло содержащее абсорбент влаги ингибиторы ржавчины смачивающие вещества для метал лов и противозадирную присадку 9
- Рекомендуется устанавливать специальное смазывающее устройство лубрикатор на ли нии подачи воздуха так как он существенно увеличивает срок службы пневматическо го инструмента и обеспечивает его стабильную работу лубрикатор следует регулярно проверять и пополнять специализированным маслом для пневмоинструмента чтобы проверить правильность регулировки лубрикатора поместите лист бумаги рядом с вы пускными отверстиями инструмента и удерживайте пусковой курок нажатым примерно 30 секунд лубрикатор настроен правильно если на бумаге образуется лишь небольшое пятно масла следует избегать нахождения чрезмерного количества масла в пневмати ческой линии 9
- Техническое обслуживание уход и хранение 9
- Bg1438 составляет 12 месяцев с момента покупки изделия при условии соблюдения правил его использования а также условий обслуживания и хранения несоблюдение правил приведенных в данной инструкции может повлечь за собой выход изделия из строя а также нанесение вреда здоровью пользователя и окружающих 10
- В случае если возникает необходимость хранить инструмент в течение длительного пе риода времени необходимо залить внутрь его механизма большое количество смазки и запустить примерно на 30 секунд для того чтобы масло равномерно распределилось по механизму инструмента 10
- Гарантийные обязательства и ограничение ответственности 10
- Гарантийный срок для гайковёртов пневматических ударных 1 2 блазар berge 10
- Для определения причин отказа или характера повреждений может потребоваться про ведение технической экспертизы 10
- Если установлено что поломка изделия произошла по независящим от потребителя при чинам и связана с дефектом материалов или нарушением технологических процессов при производстве что в итоге делает невозможным дальнейшее использование изде лия то он подлежит ремонту или замене в месте его покупки 10
- Утилизировать пневматический инструмент надлежит вместе с бытовыми отходами в соответствии с установленными правилами в рф 10
- Хранение и утилизация 10
- Хранить пневматический инструмент необходимо хорошо смазанным в отапливаемом недоступном для детей помещении при температуре выше 10 c с относительной влаж ностью не более 60 10
- Гарантийный талон 12
