BERGER BG1438 [7/12] Установка и запуск оборудования
![BERGER BG1438 [7/12] Установка и запуск оборудования](/views2/2027392/page7/bg7.png)
Выберите необходимый для работы подходящий по размеру посадочного квадрата
ударный инструмент (не входит в комплект поставки гайковёрта!) и установите его на
посадочный квадрат шпинделя. Подсоедините шланг подачи воздуха к гайковёрту. Уста-
новите рабочее давление на 6.2 бара для достижения наилучшей производительности
инструмента.
УСТАНОВКА И ЗАПУСК ОБОРУДОВАНИЯ
!
ПРЕДУПРЕЖДЕНИЕ! Сжатый воздух может быть опасен. Убедитесь, что вы озна-
комлены со всеми мерами предосторожности, касающимися использования ком-
прессоров и подачи сжатого воздуха. Перед подключением инструмента убеди-
тесь, что он не был повреждён во время транспортировки.
1. В качестве источника энергии используйте только чистый, сухой, сжатый воздух допу-
стимой температуры, подаваемый через воздушную линию, оснащённую всеми необхо-
димыми регуляторами.

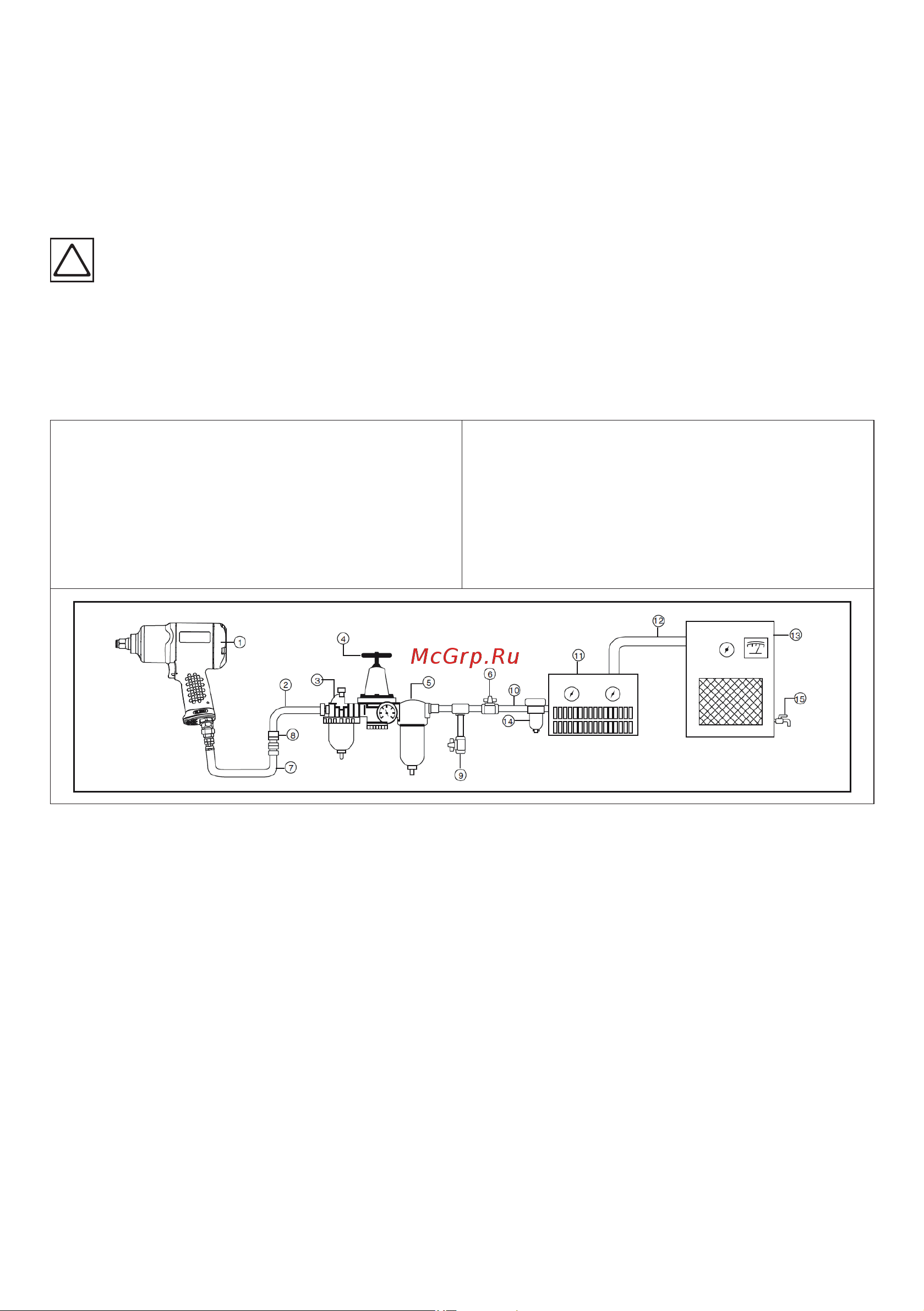

ТИПИЧНАЯ КОМПОНОВКА ВОЗДУШНОЙ СИСТЕМЫ:
1. Пневматический инструмент
2. Воздушный шланг 3/8 дюйма (внутренний диаметр)
3. Лубрикатор
4. Регулятор давления
5. Фильтр
6. Запорный клапан
7. Гибкий шланг
8. Соединительные фитинги
9. Дренажный клапан (сливать конденсат ежедневно!)
10. Труба и фитинги 1/2 дюйма или больше
11. Осушитель воздуха
12. Труба и фитинги диаметром 1 дюйм или больше
13. Воздушный компрессор
14. Автоматический дренажный клапан
15. Дренажный клапан (сливать конденсат ежедневно!)
Рис. 3. Типичная компоновка воздушной системы
2. Убедитесь, что воздушный компрессор, используемый для работы инструмента, обе-
спечивает подачу необходимого инструменту объёма воздуха.
3. Обеспечьте для работы инструмента нормальное рабочее давление 6.2 бар. Повышен-
ное давление и загрязнённый воздух сокращают срок службы инструмента из-за более
быстрого износа, а также могут создавать угрозу безопасности оператора.
4. Ежедневно сливайте образовавшийся при работе водяной конденсат из ресивера
воздушного компрессора, а также шлангов и иных узлов пневмолинии. Накопившаяся
в них влага может попасть во время работы в пневматический инструмент и вызвать по-
вреждение его механизмов.
5. Еженедельно очищайте сетчатый фильтр клапана подачи воздуха инструмента от за-
сорения.
6. Рекомендуется использовать воздушный шланг внутренним диаметром 3/8’’ для пода-
чи воздуха в инструмент, чтобы обеспечить его оптимальную производительность.
7. Длинный воздушный шланг (более 8 метров) может вызвать падение давления на вы-
ходе из шланга на величину до 1 бара, поэтому для поддержания правильного уровня
